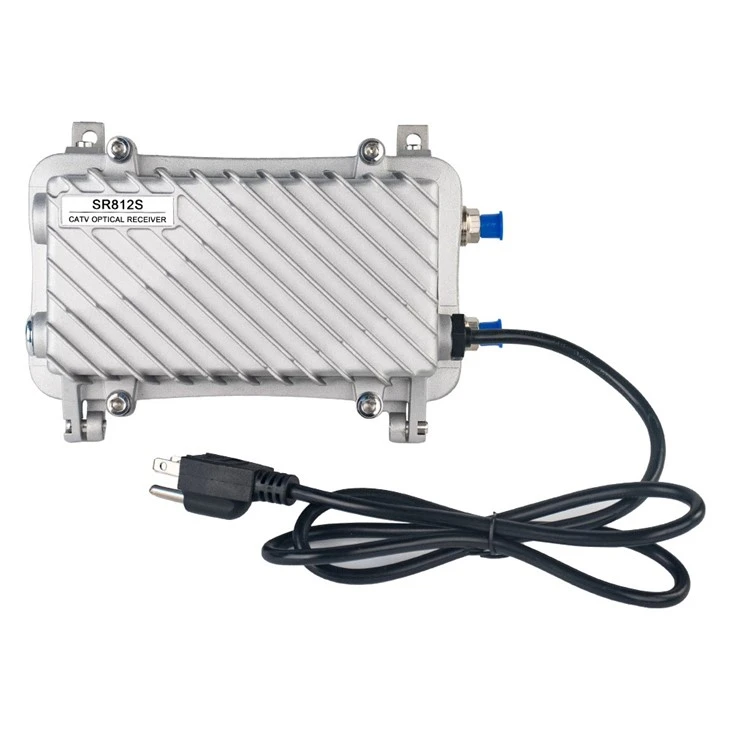

SR812S lauko optinis imtuvas
Produkto apžvalga
SR812S lauko optiniai imtuvaiyra mūsų universalus CATV tinklo optinis imtuvas su tinklo valdymo atsakikliu. Pre - stiprintuvas priima visus - „GaaS Mmic Amplify“, o Post - amp priima „GaAs Power Double Amplify“ modulį. Optimizuotas grandinės dizainas kartu su mūsų metų profesionalios RF dizaino patirtimi, įranga pasiekia aukšto našumo indeksą. Tai yra idealus CATV tinklo modelis.
Savybės
● Didelio atsako kaiščio fotoelektrinio konversijos vamzdis, 1G pralaidumo dizainas.
● Silpnėjimas ir išlyginimas gali būti nuolat reguliuojamas rankenėlės arba įterpimo tipas. (Neprivaloma).
● Galios dvigubo išėjimas, didelis padidėjimas ir maži iškraipymai.
● Optinis AGC valdymas, kai įvesties optinis galios diapazonas yra －7- ＋ 2dbm, išvesties lygis iš esmės nepakitęs.
● Pasirenkamas tinklo atsakiklis, palaikykite NMS tinklo valdymo sistemą.
Technikos parametrai
|
Daiktas |
Vienetas |
ITipas |
IiTipas |
IiiTipas |
ⅣTipas |
|
Optiniai parametrai |
|||||
|
Optinis AGC diapazonas |
DBM |
-7 ~ +2 |
|||
|
Optinis grąžinimo nuostolis |
db |
>45 |
|||
|
Optinis bangos ilgis |
Nm |
1100 ~ 1600 |
|||
|
Optinės jungties tipas |
FC/APC, SC/APC arba nurodo vartotojas |
||||
|
Pluošto tipas |
Vienas režimas |
||||
|
RF parametrai |
|||||
|
Dažnio diapazonas |
Mhz |
45~862/1003 |
|||
|
Plokščiumas grupėje |
db |
±0.75 |
|||
|
Išvesties grąžinimo nuostoliai |
db |
Didesnis arba lygus 14 |
|||
|
Įvertintas išvesties lygis |
DBμV |
Didesnis arba lygus 102 |
Didesnis arba lygus 102 |
Didesnis arba lygus 104 |
Didesnis arba lygus 108 |
|
Maksimalus išvesties lygis |
DBμV |
Didesnis arba lygus 102 |
Didesnis arba lygus 102 |
Didesnis arba lygus 104 |
Didesnis arba lygus 118 |
|
Eq |
db |
0-15 reguliuojamas |
Fiksuotas EQ interatorius |
||
|
ATT |
db |
0-15 reguliuojamas |
Fiksuotas Att inserter |
||
|
C/N |
db |
Didesnis arba lygus 51 |
84 kanalo pal - d analoginis signalas -2dbm, gaunantis optinę galią Įvertintas išvesties lygis, 8dbequalization |
||
|
C/CTB |
db |
Didesnis arba lygus 65 |
|||
|
C/CSO |
db |
Didesnis arba lygus 60 |
|||
|
Bendroji savybė |
|||||
|
Maitinimo įtampa |
V |
AC (110 ~ 240) V arba AC (35 ~ 90) v |
|||
|
Išvesties varža |
Ω |
75 |
|||
|
Darbinė temperatūra |
laipsnis |
-40~60 |
|||
|
Energijos suvartojimas |
Va |
Mažiau arba lygus 15 |
|||
|
Dimensija |
Mm |
185(L)╳ 140(W)╳ 91(H) |
|||
SR812S konstrukcijos diagrama lauko optinis imtuvas
|
1. Optinio pluošto įvestis |
|
2. Optinio pluošto flanšas |
|
Reguliuojamas Eq |
|
Reguliuojamas ATT |
|
5. -20 DB RF bandymo prievadas |
|
6. Išvesties čiaupas arba skirstytuvas |
|
7. RF išėjimas 1 |
|
8. RF išėjimas 2 |
|
9. Galia - praeiti 1 interatorius |
|
10. Galia - praeiti 2 intarpą 2 |
|
11. Pagrindinė plokštės galios sąsaja |
|
12. Galios indikatorius |
|
13. Optinės galios indikatorius |
|
14. AC60V ir AC220V konvertavimo įterpimas |
|
15. AC60V galios įvestis |
|
Duomenų sąsaja |
