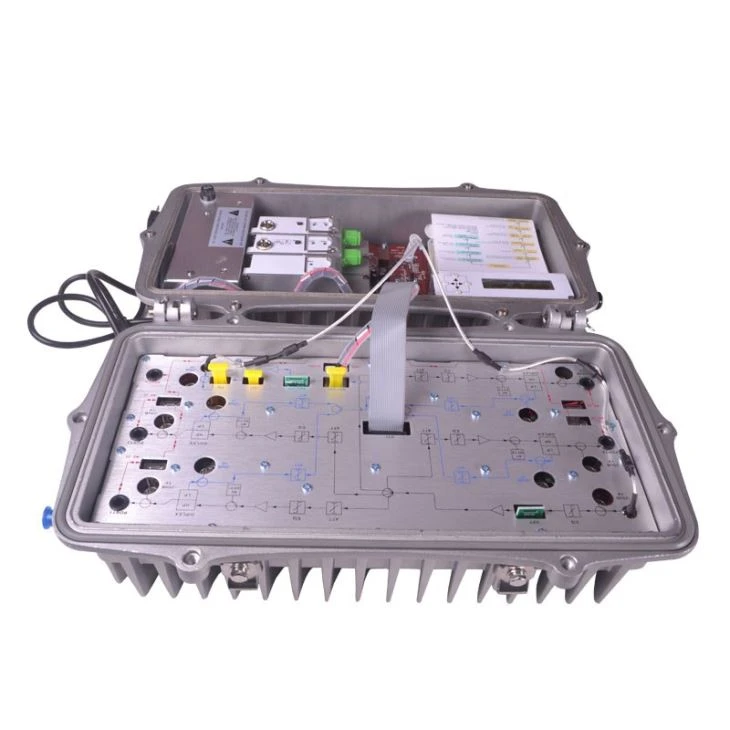

Optinio pluošto mazgas CATV

Šis dvipusis lauko optinis mazgas yra puikus aukštos kokybės dvikrypčio HFC metropolinės zonos plačiajuosčio ryšio tinklo konstravimui.

Siųsti užklausą

produkto pristatymas

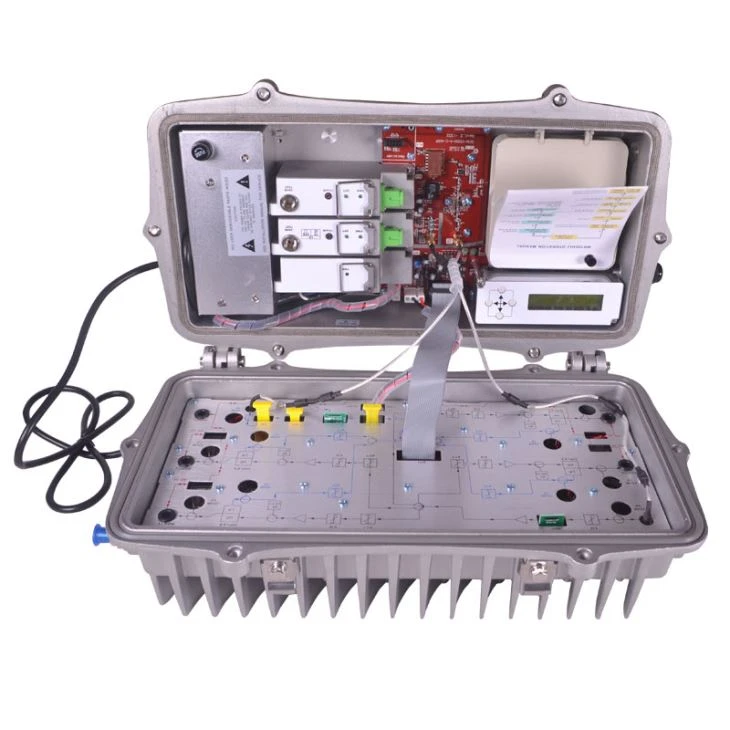

Optinio pluošto mazgas CATV

Santrauka

SR1004 lauko optinis mazgas yra dvipusė optinė jungtinė įranga, pagrįsta kelerius metus trunkančia CATV HFC pluošto perdavimo įrangos, specialiai sukurtos HFC struktūros dvipusio didmiesčio plačiajuosčio ryšio tinklui, tyrimų patirtimi. Šis optinio mazgo CATV yra puikus pasirinkimas norint sukurti aukštos kokybės dvikryptį HFC metropolinės zonos plačiajuosčio ryšio tinklą.

Charakteristikos

1.Pilnas procesoriaus valdymas, kai mašina veikia, skystųjų kristalų ekrane rodomi parametrai, tokie kaip įvesties / išvesties lygis. Kintamas valdymas yra patogus ir intuityvus, o veikimas stabilus. Sumažinta daugybė pasirenkamų priedų.

2.Šis pluošto optinis mazgas CATVSR1004 priima pažangiausią optinio AGC technologiją, optinio AGC valdymo diapazonas: d2dBm ～ -9 / -8 / -7dBm.

3.Dviejų kanalų optinio signalo imtuvų atsarginės kopijos viena kitai, savavališkai gali nustatyti automatinio perjungimo sąlygas, taip pat galima nustatyti rankinį perjungimą.

4.Optimizavęs grandinės dizainą, SMT gamybos procesą, optimizuodamas visą signalo kelią, fotoelektroninio signalo perdavimas tapo stabilesnis, RF linijinis indeksas didesnis.

5.Professional RF elektrinis reguliuojamas silpninimo lustas, RF elektrinis reguliuojamas pusiausvyros kontūras, geras tiesiškumas, didelis tikslumas.

6.GaAs stiprintuvo įtaisas, dvigubos galios išėjimas, didelis stiprinimas ir mažas iškraipymas.

7.Grįžimo kelias vietoj trijų būsenų jungiklio priima profesionalų RF reguliuojamą silpninimo lustą.

Techniniai parametrai

Punktas	Vienetas	Skaidulinis optinis mazgas CATVSR1004
Pirmyn nukreipto optinio priėmimo dalis
Optiniai parametrai
Gaukite optinę galią	dBm	-9 ~ +2
AGC optinės galios diapazonas	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) reguliuojamas
Optinio grįžimo praradimas	dB	GG gt; 45
Optinio signalo bangos ilgis	nm	1100 ~ 1600
Optinio jungties tipas		FC / APC, SC / APC (arba nurodo vartotojas)
Optinio pluošto tipas		Vieno režimo
Nuoroda Performanc
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
RF parametras
Dažnių diapazonas	MHz	47/85～862/1003
Plokštumas juostoje	dB	±0.75
Vardinis išėjimo lygis	dBμV	≥ 108
Maksimalus išvesties lygis	dBμV	≥ 112
Išėjimo grąžos nuostoliai	dB	≥16
Išėjimo varža	Ω	75
Grįžimo kelio optinio perdavimo par
Optinis parametras
Optinio perdavimo bangos ilgis	nm	1310 ± 10, 1550 ± 10 arba vartotojo nurodytas
Lazerio tipas		„DFBor FP“ lazeris
Išėjimo optinė galia	mW	0.5, 1, 2, 3, 4
Optinio jungties tipas		SC / APC, FC / APC
RF parametras
Dažnių diapazonas	MHz	5 ~ 65
Plokštumas juostoje	dB	±0.75
Įvesties lygis	dBμV	75～85
Įvesties grąžos nuostoliai	dB	≥ 16
Išėjimo varža	Ω	75
NPRdinaminis diapazonas	dB	≥15 （NPR ≥ 30 dB） Naudokite „DFBlaser“	≥10 （NPR ≥ 30 dB） Naudokite FP lazerį
Generalinis atlikėjas
Maitinimo įtampa	V	A: AC 135 ~ 250 V / 50Hz; B: kintamoji (DC) 35 ～ 90 V / 50 Hz
Darbinė temperatūra	℃	－30～＋70
Laikymo temperatūra	℃	－30～＋70
Santykinė drėgmė	％	Ne daugiau kaip 95% nekondensuotas
Vartojimas	W	≤70
Matmuo	mm	430（L）╳ 250（W）╳ 170（H）
