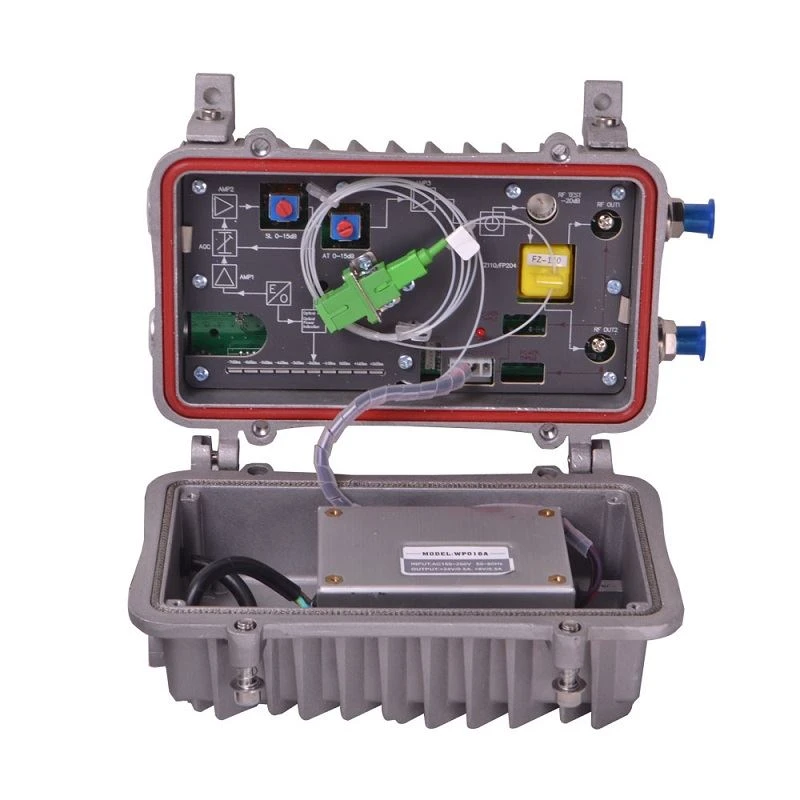

Lauko modulinis optinis mazgas
Lauko modulinis optinis mazgasSR 812 S yra mūsų naujas CATV tinklo optinis imtuvas, pasižymintis puikia kokybe ir konkurencingomis kainomis.
Veikimo charakteristikos
Didelio reagavimo PIN fotokeitiklis.
Optimizuotas grandinės dizainas, SMT proceso gamyba, optimizuotas signalo kelias leidžia fotoelektriniam signalui perduoti daugiau šviesos.
Specializuotas RF silpninimo lustas, geras RF silpninimas ir pusiausvyros tiesinė linija, tikslus tikslumas.
GaAs stiprintuvas, dviguba galia, didelis stiprinimas ir mažas iškraipymas.
Mikroprocesoriaus valdymo darbinė būsena, skaitmeninis ekrano parametrų nustatymas, patogumas ir intuityvus valdymas bei stabilus veikimas.
Puikus AGC veikimas, kai įvesties optinės galios diapazonas yra - 8 ～ ～ 2 dBm, išėjimo lygis nesikeičia, CTB ir CSO iš esmės nesikeičia.
Technikos parametrai
Punktas | Vienetas | Lauko modulinis optinis mazgas | |
Optiniai parametrai | |||
Gaunama optinė galia | dBm | -8 ~ +2 | |
Optinio grįžimo praradimas | dB | GG gt; 45 | |
Optinis priėmimas Bangos ilgis | nm | 1100 ~ 1600 | |
Optinio jungties tipas | FC / APC, SC / APC arba nurodytas vartotojo | ||
Pluošto rūšis | Vieno režimo | ||
Nuorodos atlikimas | |||
C/N | dB | ≥ 51 （- 2 dBm įvestis） | |
C / CTB | dB | ≥ 65 | Išvesties lygis 106 dBμV Subalansuotas 6 dB |
C / CSO | dB | ≥ 60 | |
RF parametrai | |||
Dažnių diapazonas | MHz | 45 ~862 | |
Plokštumas juostoje | dB | ±0.75 | |
Vardinis išėjimo lygis | dBμV | ≥ 106 | |
Maksimalus išvesties lygis | dBμV | ≥ 110 | |
Išėjimo grąžos nuostoliai | dB | ≥14 | |
Išėjimo varža | Ω | 75 | |
Elektroninis valdymo AK diapazonas | dB | 0～10 | |
Elektroninis valdymo ATT diapazonas | dBμV | 0～20 | |
Bendras pasirodymas | |||
Maitinimo įtampa | V | Kintamoji srovė （130 ~ 265） V arba kintamoji srovė (35 ~ 85) V | |
| Darbinė temperatūra | ℃ | -40~60 |
Santykinė drėgmė | % | Daugiausiai 95% nėra kondensato |
Vartojimas | VA | ≤ 15 |
Matmuo | mm | 185（L）╳140（W）╳91（H） |

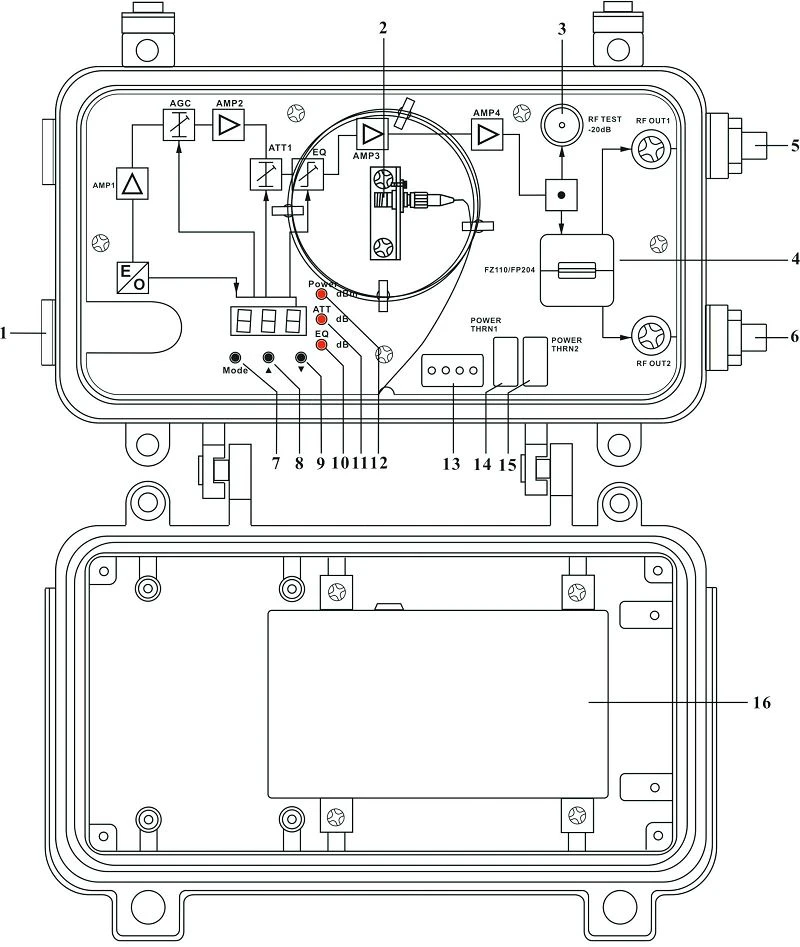

Modulio išorinio optinio mazgo struktūra
1. Optinio pluošto įvestis | 2. Optinio pluošto adapteris |
3. -20dB RF bandymo prievadas | 4. Išėjimo čiaupas arba skirstytuvas |
5. RF išvestis 1 | 6. RF išvestis 2 |
7. Režimo pasirinkimo mygtukas | 8. Mygtukas aukštyn |
9. Mygtukas žemyn | 10. Elektroninio valdymo EQ režimo indikatorius |
11. Elektroninio valdymo ATT režimo indikatorius | 12. Optinio maitinimo režimo indikatorius |
13. Pagrindinės plokštės maitinimo sąsaja | 14. Maitinimo šaltinio viršįtampio įdėklas 1 |
15. Maitinimo šaltinio viršįtampio įdėklas 2 | 16. Perjungimo maitinimo šaltinis |
