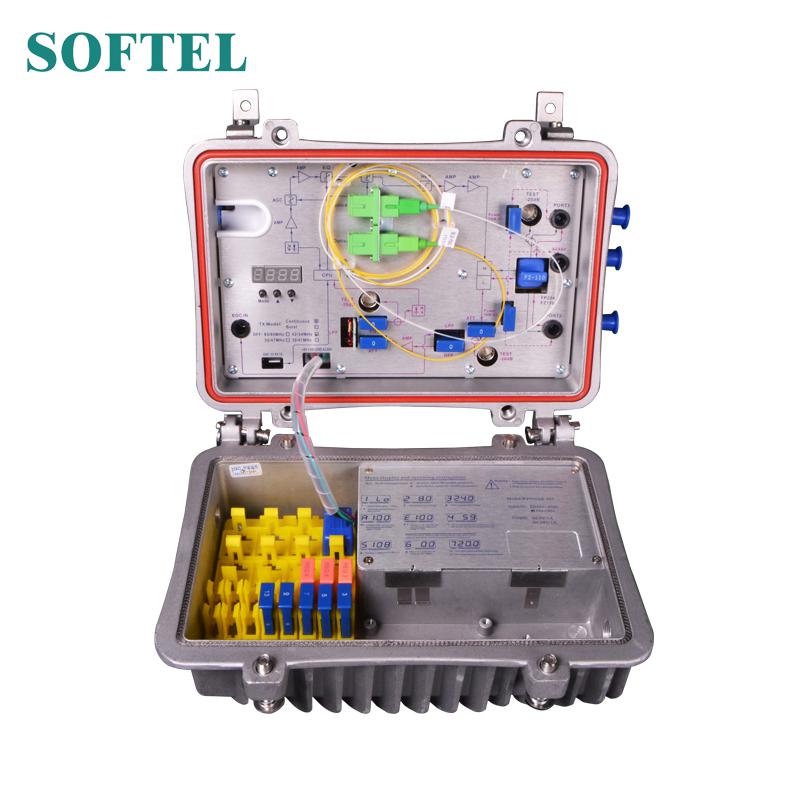

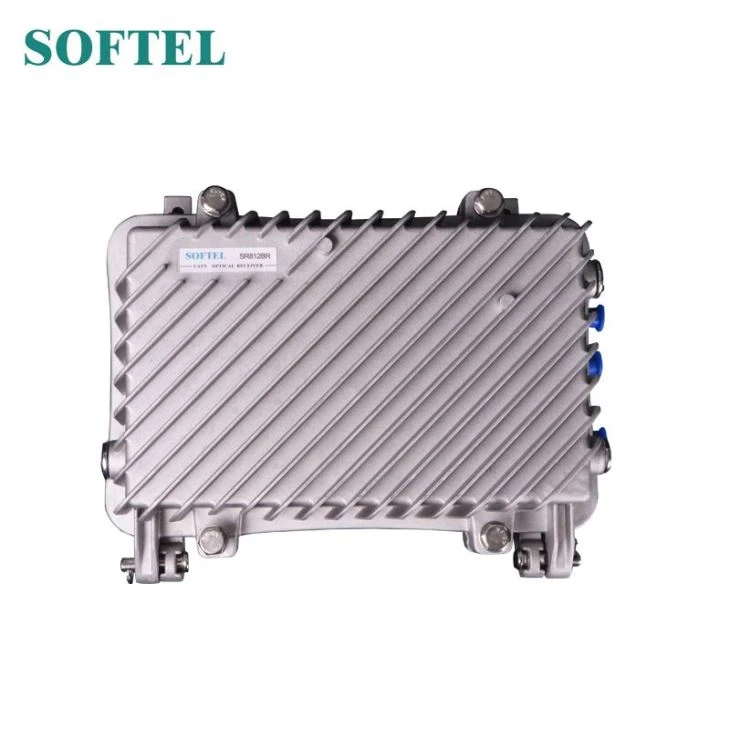

2 krypčių grįžimo kelio lauko optinis imtuvas
SR812ST yra mūsų naujausias aukštos kokybės dviejų išėjimų CATV tinklo optinis imtuvas. Pirminis stiprintuvas priima visą „GaAs“ MMIC, po stiprintuvo - „GaAs“ modulį. Mikroprocesoriaus valdymas, skaitmeninis parametrų rodymas, inžinerijos derinimas yra ypač lengvas.
Veikimo charakteristikos
1.Aukšto reagavimo PIN fotokeitiklis.
2.Optimizuotas grandinės dizainas, SMT proceso gamyba, optimizuotas signalo kelias, kad šio 2 krypčių grįžtamojo kelio lauko optinio imtuvo fotoelektrinis signalas būtų sklandesnis.
3.Specializuota RF silpninimo mikroschema, turinti gerą RF silpninimą ir pusiausvyros tiesinę, aukštą tikslumą.
4. „GaAs“ stiprintuvo įtaisas, dvigubos galios išėjimas, turintis didelį stiprinimą ir mažą iškraipymą.
5.Dirba vieno lusto mikrokompiuterio (SCM) valdymo įranga, skystųjų kristalų ekrane rodomi parametrai, patogumas ir intuityvus valdymas bei stabilus veikimas.
6.Puikus AGC našumas, kai įvesties optinės galios diapazonas yra －9 ～ d 2dBm, išėjimo lygis nesikeičia, CTB ir CSO iš esmės nesikeičia.
7.Rezervuota duomenų perdavimo sąsaja, gali prisijungti prie class klasės valdymo sistemos atsakiklio, prieiga prie tinklo valdymo sistemos.
8. Grąžinimo spinduliuotė gali pasirinkti nesėkmingą režimą, kad smarkiai sumažėtų triukšmo konvergencija ir sumažėtų priekinės dalies imtuvo skaičius.
Technikos parametras
Punktas | Vienetas | Techniniai parametrai | |||
Pirmyn optinė priėmimo dalis | |||||
Optiniai parametrai | |||||
Gaunama optinė galia | dBm | -9 ~ +2 | |||
Optinio grįžimo nuostoliai | dB | > 45 | |||
Optinio priėmimo bangos ilgis | nm | 1100 ~ 1600 | |||
Optinio jungties tipas | FC / APC, SC / APC arba nurodytas vartotojo | ||||
Pluošto rūšis | Vieno režimo | ||||
Nuorodos atlikimas | |||||
C / N | dB | ≥ 51 (-2 dBm įvestis) | |||
C / CTB | dB | ≥ 65 | Išėjimo lygis 108dBμV | ||
C / CSO | dB | ≥ 60 | |||
RF parametrai | |||||
Dažnių diapazonas | MHz | 45 ~ 862 | 45 ~ 1000 | ||
Plokštumas juostoje | dB | ± 0,75 | ± 0,75 | ||
Vardinis išėjimo lygis | dBμV | ≥ 108 | ≥ 108 | ||
Maksimalus išvesties lygis | dBμV | ≥ 114 | ≥ 112 | ||
Išėjimo grąžos nuostoliai | dB | (45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14 | |||
Išėjimo varža | Ω | 75 | 75 | ||
Elektroninio valdymo EQ diapazonas | dB | 0 ～ 15 | 0 ～ 15 | ||
Elektroninis ATT diapazonas | dBμV | 0 ～ 20 | 0 ～ 20 | ||
Grąžinti optinio išmetimo dalį | |||||
Optiniai parametrai | |||||
Optinio perdavimo bangos ilgis | nm | 1310 ± 10, 1550 ± 10 arba nurodytas vartotojo | |||
Išėjimo optinė galia | mW | 0,5, 1, 2 | |||
Optinio jungties tipas | FC / APC, SC / APC arba nurodytas vartotojo | ||||
RF parametrai | |||||
Dažnių diapazonas | MHz | 5 ~ 65 (arba nurodo vartotojas) | |||
Plokštumas juostoje | dB | ± 1 | |||
Įvesties lygis | dBμV | 72 ~ 85 | |||
Išėjimo varža | Ω | 75 | |||
NPR dinaminis diapazonas | dB | ≥15 (NPR ≥ 30 dB) | ≥10 (NPR ≥ 30 dB) | ||
Bendras pasirodymas | |||||
Maitinimo įtampa | V | A: AC (150 ~ 265) V; B: AC (35 ~ 90) V | |||
Darbinė temperatūra | ℃ | -40 ~ 60 | |||
Laikymo temperatūra | ℃ | -40 ~ 65 | |||
Santykinė drėgmė | % | Daugiausia 95% be kondensato | |||
Vartojimas | VA | ≤ 30 | |||
Matmuo | mm | 260 （L） * 200 （W） * 130 （H） | |||
