produkto pristatymas

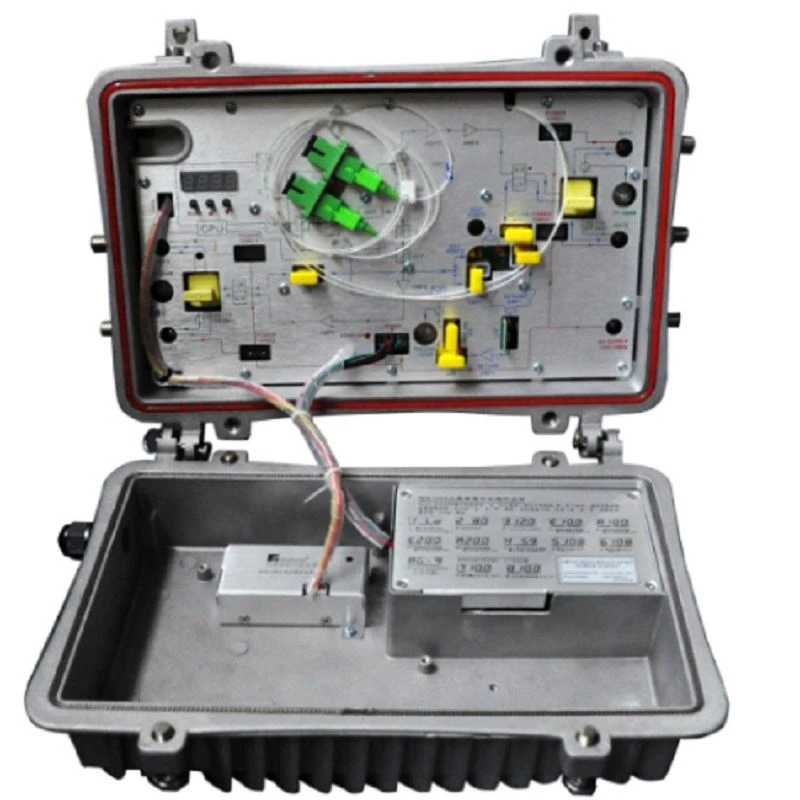

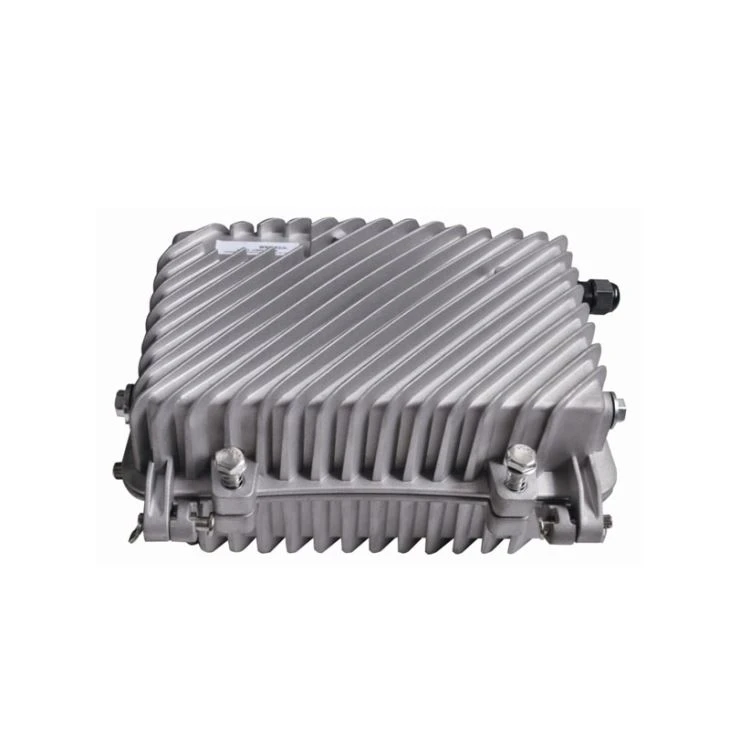

4 krypčių grįžimo kelio lauko optinis imtuvas

SR1014B yra viena iš pagrindinių CATV tinklo kūrimo įrangos. Pirminis stiprintuvas priima visą „GaAs“ MMIC, po stiprintuvo - „GaAs“ modulį. Optimizuotas grandinės dizainas kartu su 10 metų profesionalia projektavimo patirtimi leidžia įrangai pasiekti gerus eksploatacinius rodiklius.

Veikimo charakteristikos

1. Su PIN fotokeitikliu ir dideliu atsaku.

2. Optimizavimo grandinės projektavimas, SMT proceso gamyba, signalo optimizavimo kelias, fotoelektrinio signalo sklandumas.

3. Su specialia RF slopinančia IC, gera radijo dažnio linija ir lygybė bei didelis tikslumas.

4. GaAs stiprėja, dviguba išėjimo galia, didelis stiprinimas ir mažas iškraipymas.

5. Mikroprocesoriaus valdymo darbinė būsena, šviesos diodas rodo visus parametrus, patogumą veikti ir aukštą stabilumą.

6. AGC efektyvumo optimizavimas, kai įvesties galios diapazonas yra 92 dBm, šio 4 krypčių grįžimo kelio lauko optinio imtuvo išėjimo svirtis, CTB ir CSO nuolatos laikosi.

7. Atsarginė duomenų perdavimo sąsaja, patogu susisiekti su tinklo valdymo atsakikliu, jungiantis su tinklo valdymo sistema.

Parametrai

Punktas	4 krypčių grįžimo kelio lauko optinis imtuvas
Gaukite optinę galią	-9 ~ +2 dBm
Grąžinti nuostolius	GG gt; 45 dB
Optinis bangos ilgis	1100 ~ 1600 nm
Jungties tipas	FC / APC, SC / APC
Pluošto rūšis	Vieno režimo
C/N	≥ 51–2 dBm įvestis dB
C / CTB	≥ 65 dB
C / CSO	≥ 60 dB
Dažnių diapazonas	45 ~ 1003 MHz
Plokštumas juostoje	± 0,75 dB
Vardinis išėjimo lygis	≥ 108 dBμV
Maksimalus išvesties lygis	≥ 112 dBμV
Išėjimo grąžos nuostoliai	≥14 dB
Išėjimo varža	75 Ω
Elektroninio valdymo EQ diapazonas	0 ~ 10 dB
Elektroninio valdymo ATT diapazonas	0 ~ 20 dBμV
Optinio perdavimo bangos ilgis	1310 ± 10 nm
Išėjimo optinė galia	1 ~ 5 dBm
Jungties tipas	FC / APC, SC / APC
Dažnių diapazonas	5 ~ 65 MHz arba pagal vartotojo reikalavimus
Plokštumas juostoje	± 1dB
Įvesties lygis	72 ~ 85 dBμV
Išėjimo varža	75 Ω
Maitinimo įtampa	AAC150 ~ 265 V BAC35 ~ 90 V
Darbinė temperatūra	-40~60
Laikymo temperatūra	-40~65
Santykinė drėgmė	Ne daugiau kaip 95% be kondensato
Vartojimas	≤ 28 VA
Matmuo	340 (L)╳ 235 (W)╳ 140 (H)
