HFC optinis mazgas
5-862 MHz
Vieno režimo

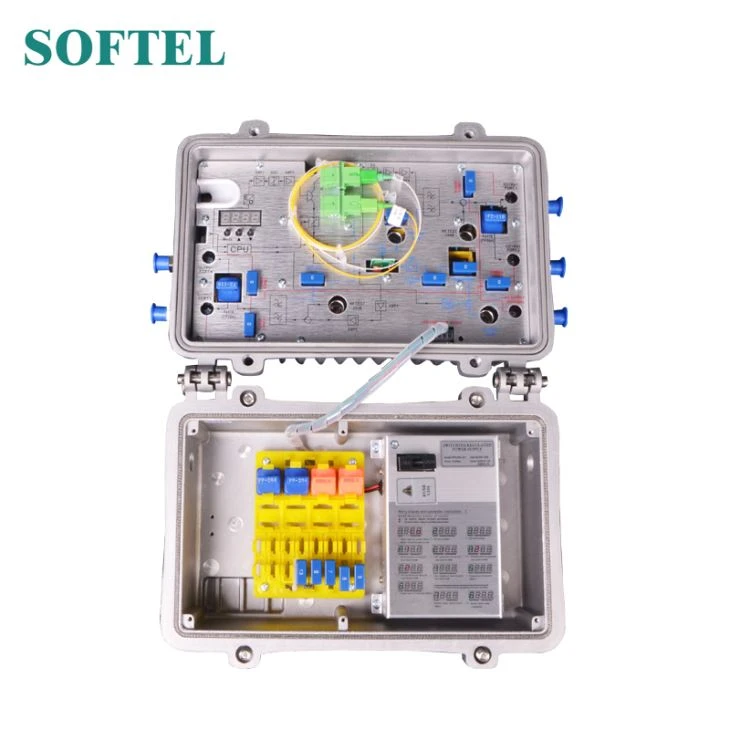

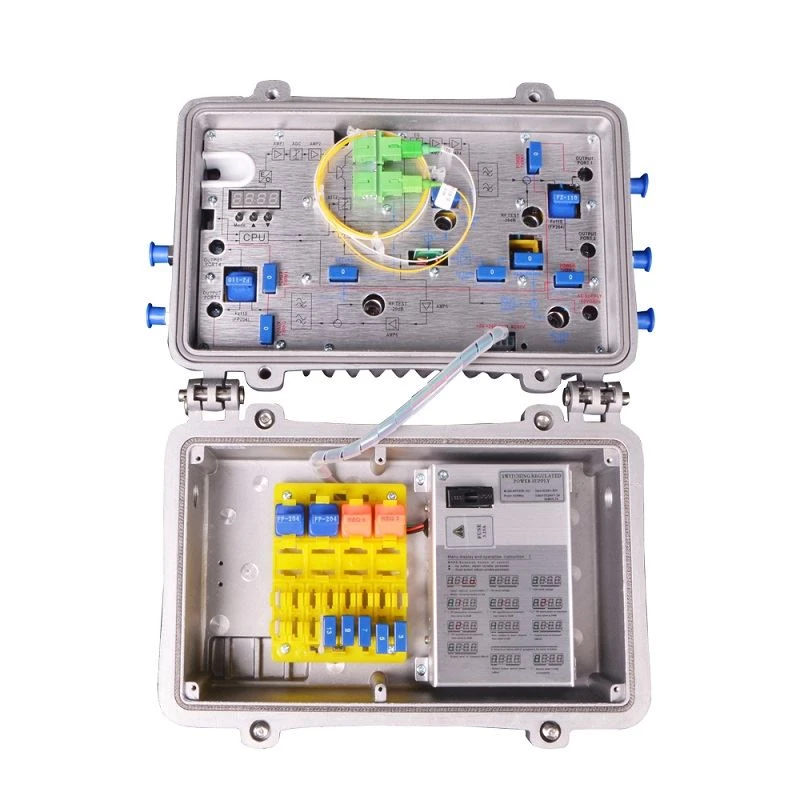

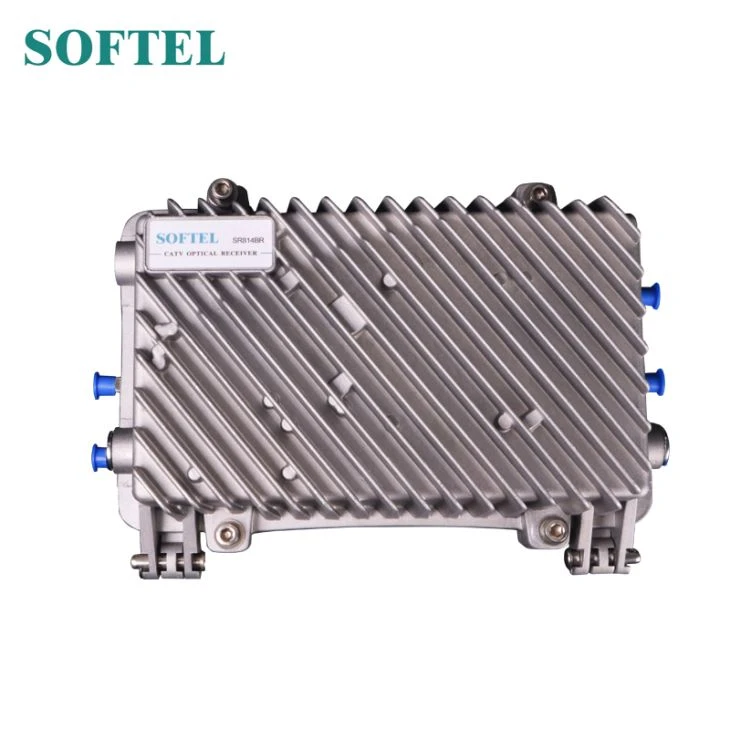

HFC optinis mazgas
SR814/SR814R yra aukštos kokybės keturių krypčių lauko HFC optinis mazgas. Tai pagrindinė catv tinklo kūrimo įranga.
Eksploatacinės charakteristikos
Didelio atsako PIN fotoelektrinis konversijos vamzdis.
Optimizuotas grandinės projektavimas, SMT proceso gamyba, optimizuotas signalo kelias,
fotoelektrinių signalų perdavimas sklandžiau.
Specializuotas RF silpninimo lustas, su geru RF silpninimu ir pusiausvyriniu linijiniu, aukštu tikslumu.
GaAs stiprintuvas prietaisas, galia dvigubai galia, su dideliu pelnas ir mažas iškraipymas.

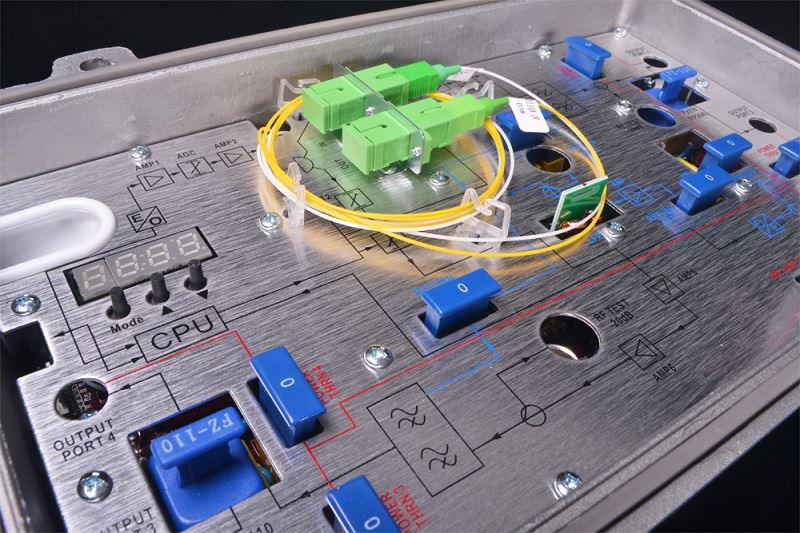

Vieno lusto mikrokompiuteris (SCM) valdymo įranga veikia, LCD rodyti parametrus,
patogumas ir intuityvus veikimas bei stabilus veikimas.
Puikus AGC veikimas, kai įvesties optinio maitinimo diapazonas yra -9~+2dBm,
lygis lieka nepakitęs, CTB ir CSO iš esmės nesikeičia.
Rezervuota duomenų perdavimo sąsaja, gali prisijungti prie II klasės.
prieigą prie tinklo valdymo sistemos.
Grįžimo kelias gali pasirinkti pliūpsnio režimą, kad smarkiai sumažintų triukšmo konvergenciją ir labai
tinklo eksploatavimo veiklos nelygybę ir patikimumą.
Parametras
| Elementą | Vieneto | HFC optinis mazgas(SR814/SR814R) |
| Persiųsti optinio priėmimo dalis | ||
| Optiniai parametrai | ||
| Gauti optinę galią | Psm | -9 ~ +2 |
| Siūlyti naudojimo diapazoną | Psm | -3 ~ +1 |
| Grąžinimo nuostolis | Db | Ne, ne, ne, ne, ne. |
| Optinis bangos ilgis | Nm | 1100 ~ 1600 |
| Jungties tipas | FC/APC, SC/APC arba OĮG | |
| Pluošto tipas | Vieno režimo | |
| Susieti našumą | ||
| C/N | Db | ≥ 51 (-2dBm įėjimas) |
| C/CTB | Db | ≥ 69 |
| C/CSO | Db | ≥ 60 |
| RF našumas | ||
| Dažnių diapazonas | Mhz | 45/87 ~ 750/862 |
| Plokštumas yra Band | Db | ±0,75 |
| Vardinis išėjimo lygis | dBμV (dBμV) | ≥ 108 |
| Maksimalus išvesties lygis | dBμV (dBμV) | ≥ 112 |
| Išvesties grąžinimo nuostolis | Db | ≥16(45–550 MHz)/ ≥14(550–862 MHz) |
| Išvesties pilnutinė varža | Ω | 75 |
| Elektroninis valdymo EQ diapazonas | Db | Nuo 0~10 |
| Elektroninis valdymo ATT diapazonas | dBμV (dBμV) | Nuo 0~20 |
| Grąžinimo perdavimo efektyvumo parametras | ||
| Optinis parametras | ||
| Optinis perdavimo bangos ilgis | Nm | 1310±10 |
| Lazerio tipas | FP arba DFB lazeris | |
| Išėjimo optinė galia | Psm | 1 ~ 3 |
| Jungties tipas | FC/APC SC/APC | |
| RF parametras | ||
| Dažnių diapazonas | Mhz | 5 ~ 30/65 |
| Plokštumas yra Band | Db | ±1 |
| Įvesties lygis | dBμV (dBμV) | 90 ~ 98 |
| Išvesties pilnutinė varža | Ω | 75 |
| Npr | Db | ≥10 (NPR ≥30 dB) |
| Bendrasis parametras | ||

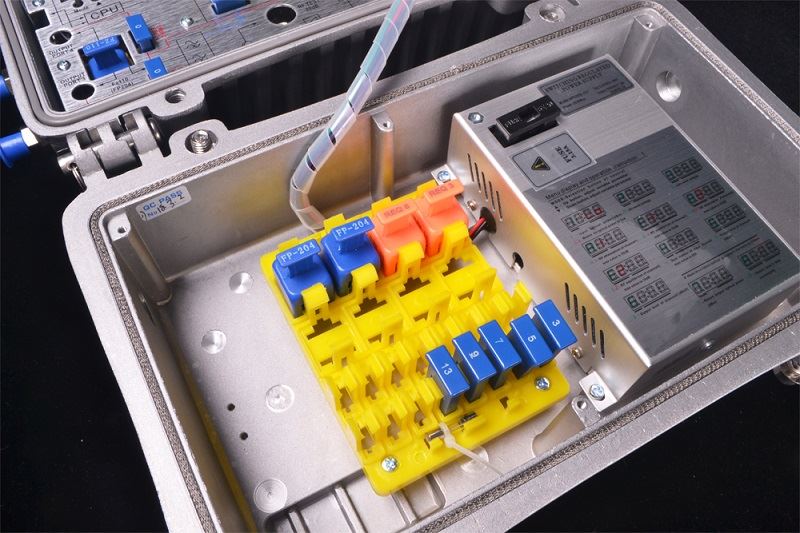

| Maitinimas | V | A:AC 135~250; B:AC 35~90 (50 Hz) |
| Darbinė temperatūra | nuo 40 iki 60 metų | |
| Laikymo temperatūra | -50 ~ +70 | |
| Santykinė drėgmė | % | Daugiausia 95% nėra kondensacijos |
| Vartojimo | Va | ≤ 40 |
| Dimensijos | Mm | 340(L)×220(W)×140(H) |
