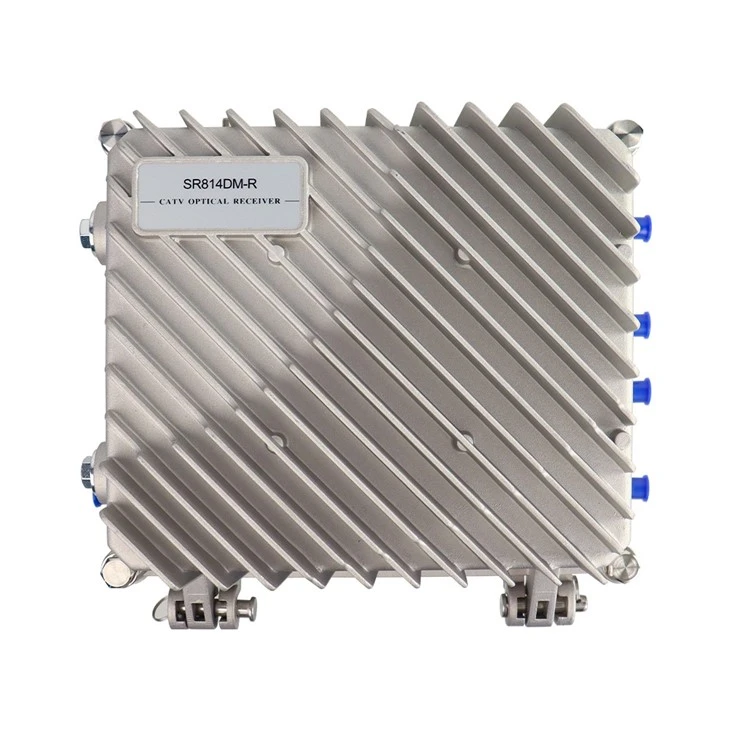

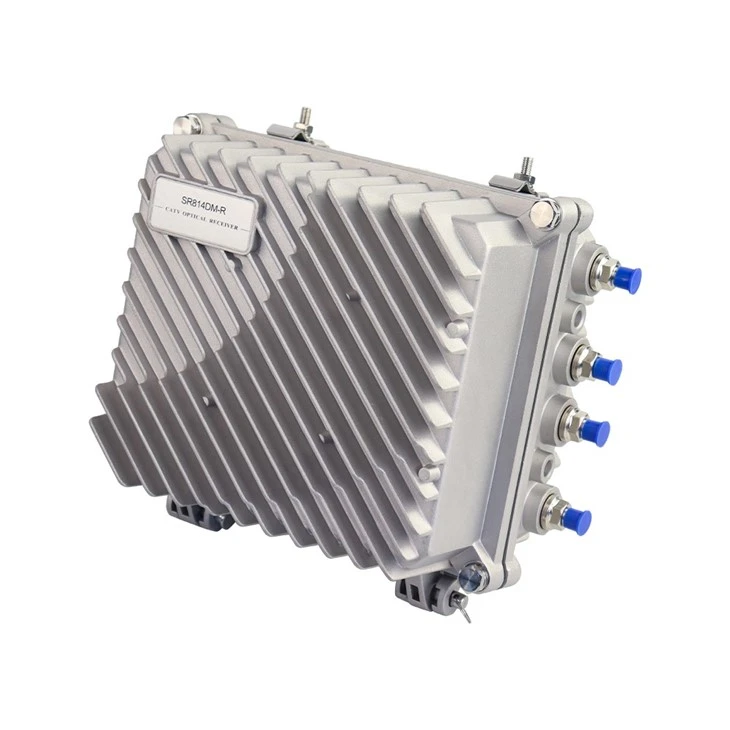

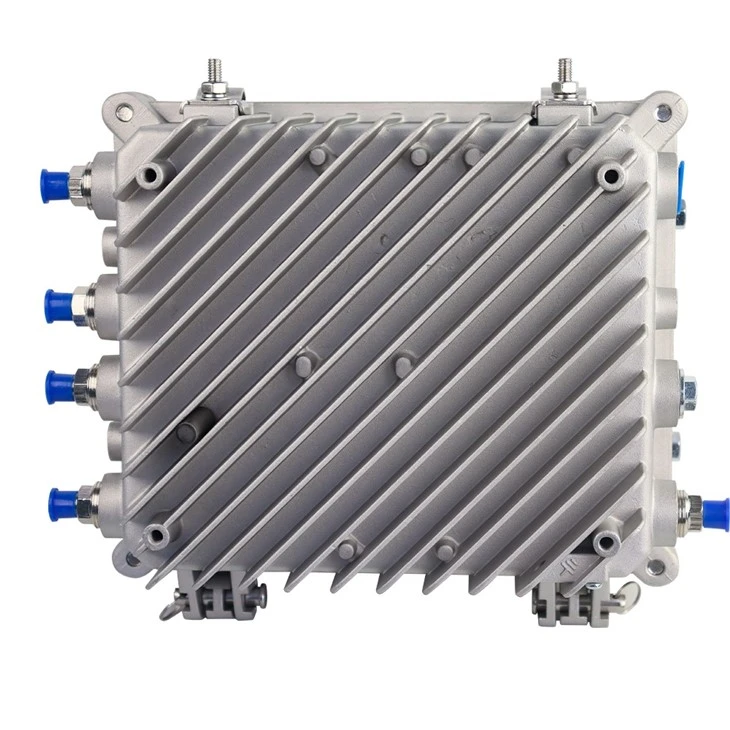

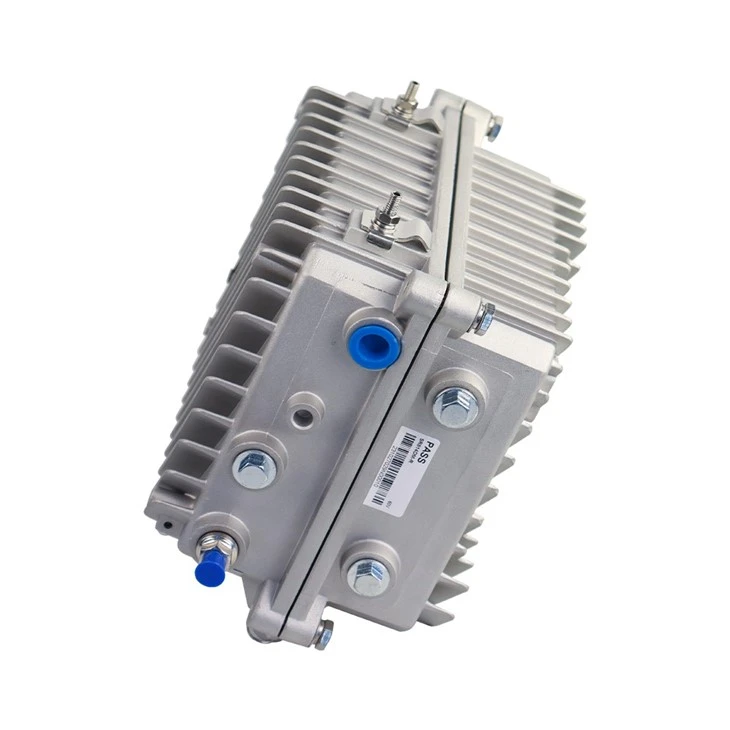

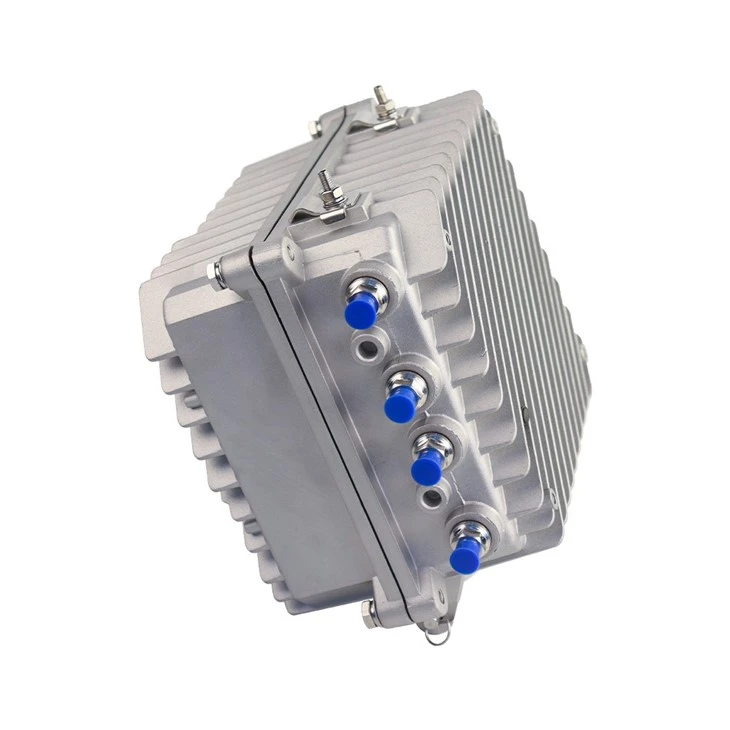

SR814DM lauko CATV optinis imtuvas
Produkto apžvalga
SR814DMLauko CATV optinis imtuvas yra mūsų naujasis aukštas - 4 klasė - Kelio išvesties CATV tinklo optinis imtuvas. Pre - stiprintuvas priima visus - GAAS MMIC, post-stiprintuvas priima „GaAs“ modulį. Optimizuotos grandinės projektavimo koordinuoti su mūsų 10 metų dizaino patirtimi, įrenginys pasiekia aukšto našumo indeksą. RF susilpnėjimo ir išlyginimo koregavimas priima fiksuotą slopintuvo įterpimą, dėl kurio inžinerijos derinimas daro labai patogų. Tai yra pagrindiniai CATV tinklo kūrimo produktai.
Našumo charakteristikos
Didelio atsako kaiščio fotoelektrinis konversijos vamzdis.
10 juostų LED optinės galios instrukcijos, tiksliau parodykite optinę galią.
Optimizuotas grandinės dizainas, Pre - etapas priima SMT apdorojimą, o Post - etapas priima modulį, sustiprina tipinę grandinę, kuri daro RF signalo linijinį prefektą.
RF susilpnėjimo ir išlyginimo koregavimas priima fiksuotą slopintuvo įterpimą, EQ padėties įdėklą „Atta“ interatorius gali pakeisti pusiausvyrą, taigi inžinerinio derinimo derinimas yra labai patogus.
Dviguba galia, didelis padidėjimas ir mažos iškraipymai.
Optinis AGC valdymas, kai įvesties optinė galia yra -7 ~ +2 dbm, išvesties lygis, CTB, CSO iš esmės nepakitęs.
Technikos parametrai
|
Daiktas |
Vienetas |
Techniniai parametrai |
|
|
Į priekį dalis |
|||
|
Optiniai parametrai |
|||
|
Optinės galios gavimas |
DBM |
-7 ~ +2 |
|
|
Optinis grąžinimo nuostolis |
db |
>45 |
|
|
Optinis bangos ilgis |
nm |
1100 ~ 1600 |
|
|
Optinės jungties tipas |
FC/APC, SC/APC arba nurodo vartotojas |
||
|
Pluošto tipas |
Vienas režimas |
||
|
NuorodaSpektaklis |
|||
|
C/N |
db |
Didesnis arba lygus 51 (-2dbm įvestis) |
|
|
C/CTB |
db |
Didesnis arba lygus 65 |
Išėjimo 108 dbμV lygis Subalansuotas 6db |
|
C/CSO |
db |
Didesnis arba lygus 60 |
|
|
RF parametrai |
|||
|
Dažnio diapazonas |
MHz |
45 ~ 862/1003 (arba nurodo vartotojas) |
|
|
Plokščiumas grupėje |
db |
±0.75 |
|
|
Fiksuotas nuolydis |
db |
2±0.5 |
|
|
Įvertintas išvesties lygis |
DBμV |
Didesnis arba lygus 108 |
|
|
Maksimalus išvesties lygis |
DBμV |
Didesnis arba lygus 112 |
|
|
Išvesties grąžinimo nuostoliai |
db |
Didesnis arba lygus 14 |
|
|
Išvesties varža |
Ω |
75 |
|
|
Fiksuotas ATT ir EQ (įprastas naudojimas) |
db |
2.3.4.5.6.7.9.13 (arba nurodo vartotojas) |
|
|
Atvirkštinė dalis |
|||
|
Optiniai parametrai |
|||
|
Optinis perdavimo bangos ilgis |
nm |
1310 ± 10, 1550 ± 10 arba nurodo vartotojas |
|
|
Išvesties optinė galia |
MW |
0.5, 1, 2 |
|
|
Optinės jungties tipas |
FC/APC, SC/APC arba nurodo vartotojas |
||
|
RF parametrai |
|||
|
Dažnio diapazonas |
MHz |
5 ~ 65 (arba nurodo vartotojas) |
|
|
Plokščiumas grupėje |
db |
±1 |
|
|
Įvesties lygis |
DBμV |
72 ~ 85 |
|
|
Išvesties varža |
Ω |
75 |
|
|
Bendras spektaklis |
|||
|
Maitinimo įtampa |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V. |
|
|
Operacijos temperatūra |
laipsnis |
-40~60 |
|
|
Sandėliavimo temperatūra |
laipsnis |
-40~65 |
|
|
Santykinė drėgmė |
% |
Maksimalus 95% ne - kondensacija |
|
|
Vartojimas |
Va |
Mažiau arba lygus 30 |
|
|
Dimensija |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

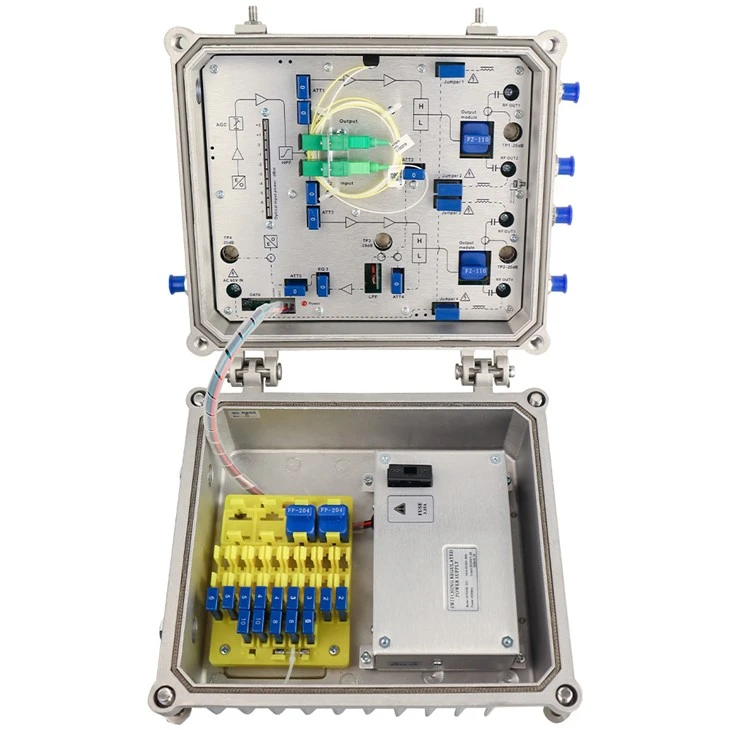

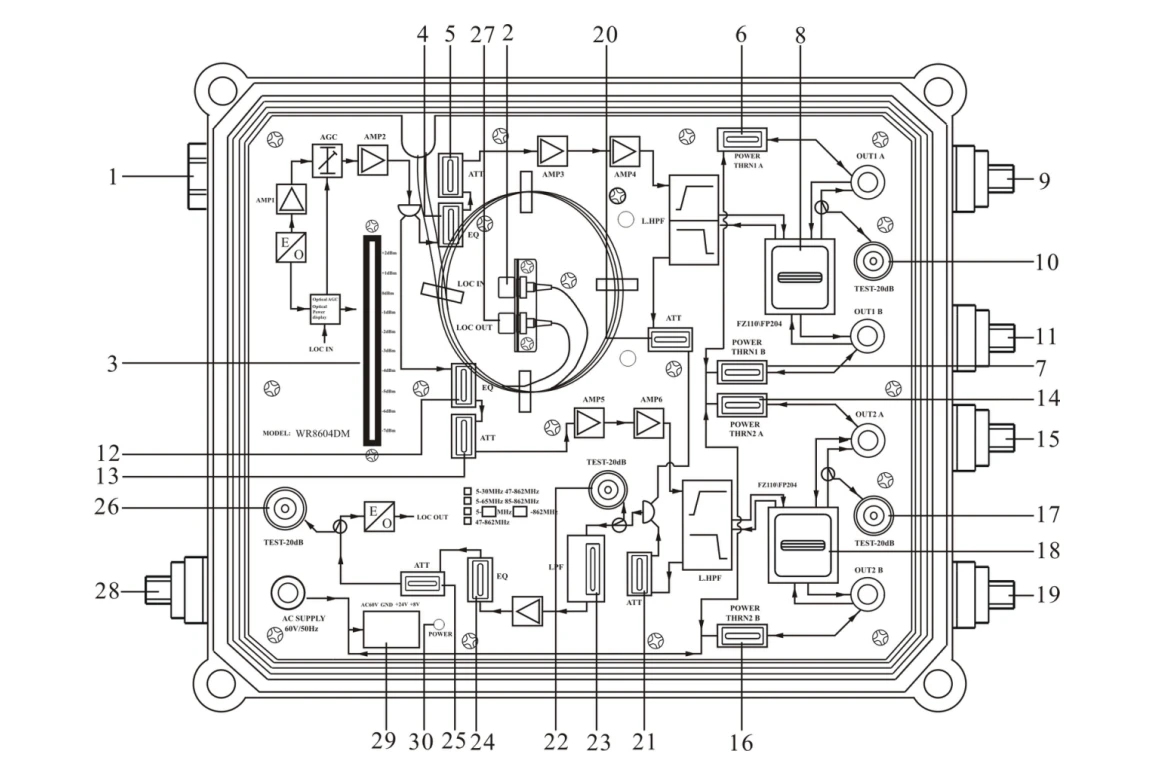

SR814DM Lauko CATV optinio imtuvo struktūros schema
|
1. Optinio pluošto įvestis |
2. Į priekio pluošto adapteris |
3. Įvesties optinė galia Indikatorius |
|
4. 1 kanalo pirmyn RF Eq Inserteris |
5. 1 kanalo priekinis RF att Inserteris |
6. 1 kanalas per - srovė 1 įdėjimas |
|
7. 1 kanalas per - srovė 2 intarpas |
8. 1 kanalo išvesties čiaupas (skirstytuvas) |
9. 1 kanalo RF išėjimas a |
|
10. 1 kanalo RF išvesties testas (-20db) |
11. 1 kanalas RF išėjimas b |
12. 2 kanalo priekinis RF ekvivalentas Inserteris |
|
13. 2 kanalo priekinė RF ATT inserter |
14. 2 kanalas per - srovė 1 įdėjimas |
15. 2 kanalas RF išėjimas a |
|
16. 2 kanalas per - srovė 2 intarpas |
17. 2 kanalo RF išvesties testas (-20db) |
18. 2 kanalo išvesties čiaupas (Skirstytuvas) |
|
19. 2 kanalas RF išėjimas B |
20. 1 kanalo atvirkštinis RF ATT Inserteris |
21. 2 kanalas atvirkštinis RF ATT Inserteris |
|
22. Atvirkštinis RF testas 1 (-20DB) |
23. Atvirkštinis žemas - Pass filtro įterpimas |
24. Atvirkštinis RF EQ interatorius |
|
25. Atvirkštinis RF ATT įterpimas |
26. Atvirkštinis RF testas 2 (-20DB) |
27. Atvirkštinio pluošto adapteris |
|
28. AC 60V galios įvestis |
29. Pagrindinis plokštės maitinimo lizdas |
30. Galios indikatorius |
