Didelės galios CATV 1550nm EDFA stiprintuvas
Didelės galios CATV 1550nm EDFA stiprintuvas

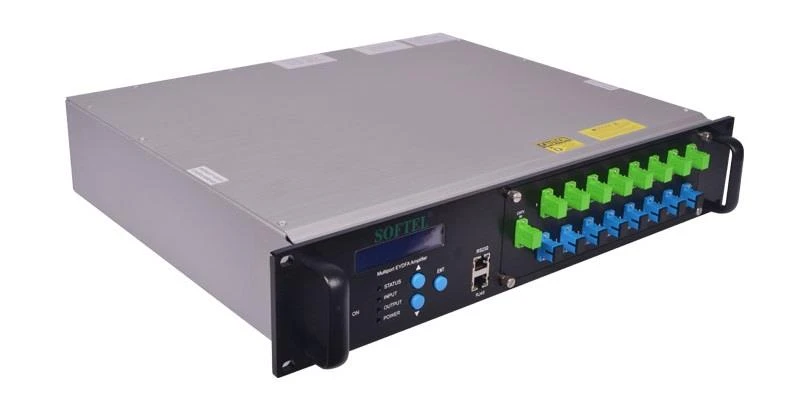

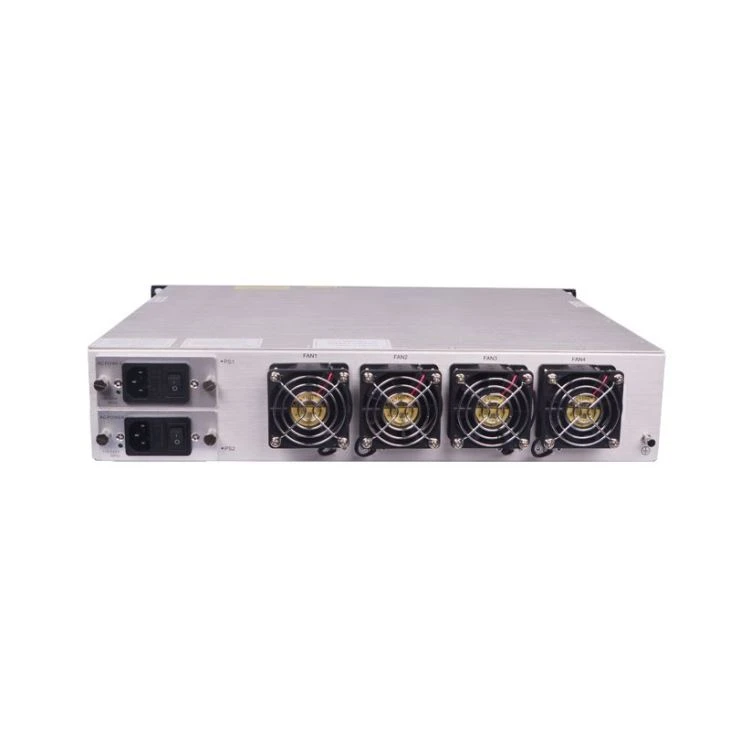

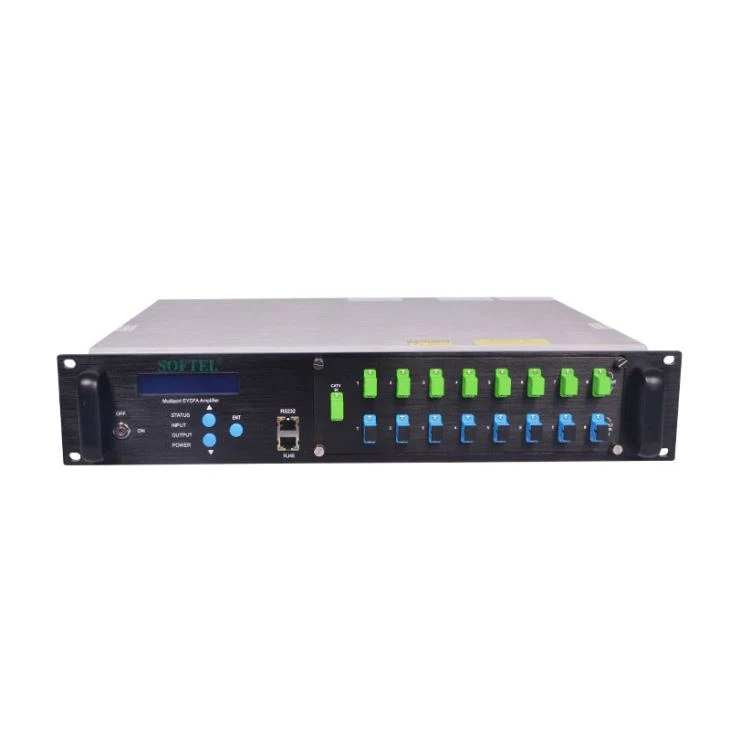

SOFTEL 8 prievadai didelės galios CATV 1550nm EDFA stiprintuvas yra mažo triukšmo ir didelio našumo Er-Yb bendrai doped pluošto stiprintuvas. Kiekviena išvestis yra integruota WDM (1310/1490/1550nm bangos ilgio kvadrato tankintuvas), ir ji patogiai tankintuvai duomenų srautas OLT ir ONU pluošto stiprintuvas išėjimo per 1310nm ir 1490nm optinės sąsajos. Tai ideali fttx tinklo įranga.
Funkcijos
1. 1540~1563nm optinio stiprintuvo veikimo bangos ilgis
2. 500~10000mW (27~40dBm) didelė išėjimo galia
3. Mažo triukšmo subnumeravimas (typ ≤4.5dB, Max ≤5.0dB )
4. Didelis našumas, didelis patikimumas
5. 8 ~ 64 aukštynkrypčio ryšio optinis prievadas, naudojamas OLT
6. 1550nm išvesties optinis prievadas, multiplex 1310/1490nm duomenų srautas
7. Gali būti suderinamas su bet fttx PON technologija: EPON / GEPON, GPON, BPON, DPON
8. Puikus RS232, SNMP
9. Efektyvi erdvė, lankstus montavimas ir lengvas valdymas
10. Puikus P/P santykis
Technika ParametrasDidelės galios Catv 1550nm EDFA stiprintuvas
Indeksas | Papildas | |||||
Min. | Rašybos klaida. | Maks. | ||||
Optinė funkcija | Veikimo bangų ilgio diapazonas | nm) | 1540 | 1563 | Catv (Kačių) | |
Įėjimo galia | (dBm) (dBm) (dBm) (d | -10 | 7.5 | |||
Bendra išėjimo galia1) | (dBm) (dBm) (dBm) (d | 27 | 32 | 1U (1S) | ||
28 | 37 | 2U (2U) | ||||
Išvesties prievado skaičius | (vnt.) | 4 | 16 | 1U, SC/ APC, LC /APC | ||
8 | 32 | 1U, LC /APC (1U, LC/APC) | ||||
8 | 32 | 2U, SC / APC, LC / APC | ||||
16 | 64 | 2U, LC /APC (2U, LC/APC) | ||||
Kiekvienos išėjimo galios skirtumas | (dB) (dB) (dB) (d | -0.5 | 0.5 | |||
Reguliuojamas išėjimo galios diapazonas | (dBm) (dBm) (dBm) (d | -6 | 0 | |||
Triukšmo skaičius (Pin=0dBm) | (dB) (dB) (dB) (d | 4.5 | 5 | Soa5437 (Soa5437) | ||
Poliarizacijos priklausomybės praradimas | (dB) (dB) (dB) (d | 0.3 | ||||
Poliarizacijos priklausomybės padidėjimas | (dB) (dB) (dB) (d | 0.4 | ||||
Poliarizacijos režimo dispersija | (ps/nm) | 0.3 | ||||
Įvesties ir išvesties atskyrimas | (dB) (dB) (dB) (d | 30 | ||||
Siurblio galios nuotėkis | (dBm) (dBm) (dBm) (d | -30 | ||||
Aido praradimas | (dB) (dB) (dB) (d | 55 | Apc | |||
Bendroji funkcija | Nuoseklioji sąsaja | RS232 (są sio s | ||||
SNMP tinklo valdymo sąsaja | RJ45 (netoli 1233 12 | |||||
Maitinimo | (V) (V) (V) | 90 | 265 | 220VAC (220VAC) | ||
30 | 72 | -48VDC (48VDC) -48VDC | ||||
Energijos vartojimas | (W) (W) (W) (W | 150 | ||||
Darbo temp. | ( °C ) | -5 | 65 | |||
Laikymo temperatūra. | ( °C ) | -40 | 80 | |||
Santykinis drėgnis | (%) | 5 | 95 | |||
Dydis (W) × (d) × (H) | 19 × 14,3 × 1,75 ( " ) 483 × 363 × 44 ( mm ) | 1RU (19") | ||||
19 × 14,7 × 3,5 ( " ) 483 × 373 × 89 ( mm ) | 2RU (19 col.) | |||||
Pastabos
1. Pagrindinė stiprintuvo lazerio sudedamoji dalis yra jautri statinei elektrai, todėl stiprintuvą laikykite atokiau nuo statinės elektros. Be to, prašome laikyti jį atokiau nuo šarminių dalykų. Stiprintuvą laikykite 65 °C temperatūroje.
2. Įsitikinkite, kad galia yra įžeminta.
3. Dabar nebandykite pažvelgti į optines jungtis, kai veikia maitinimas, gali būti pažeista akis.
4. Neužblokuokite šildymo dispersijos angos ir laikykite mašiną vėdinę.
5. Neatskleiskite mašinos ir nenuimkite jokių mašinos dalių.
6. Nekiškite pleistro laido, kai maitinimas įjungtas
7. Prašome neištirs EDFA daugiau nei kelis kartus.
