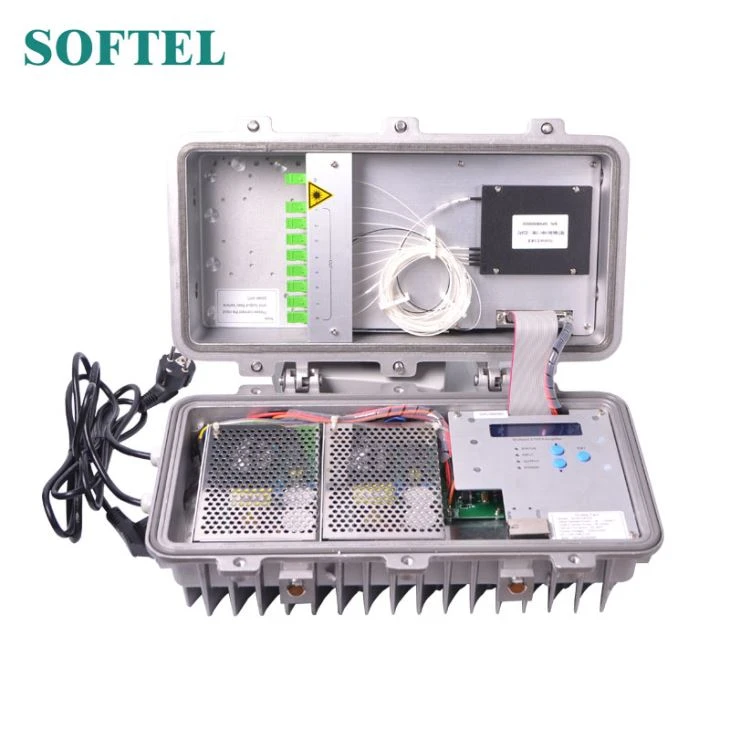

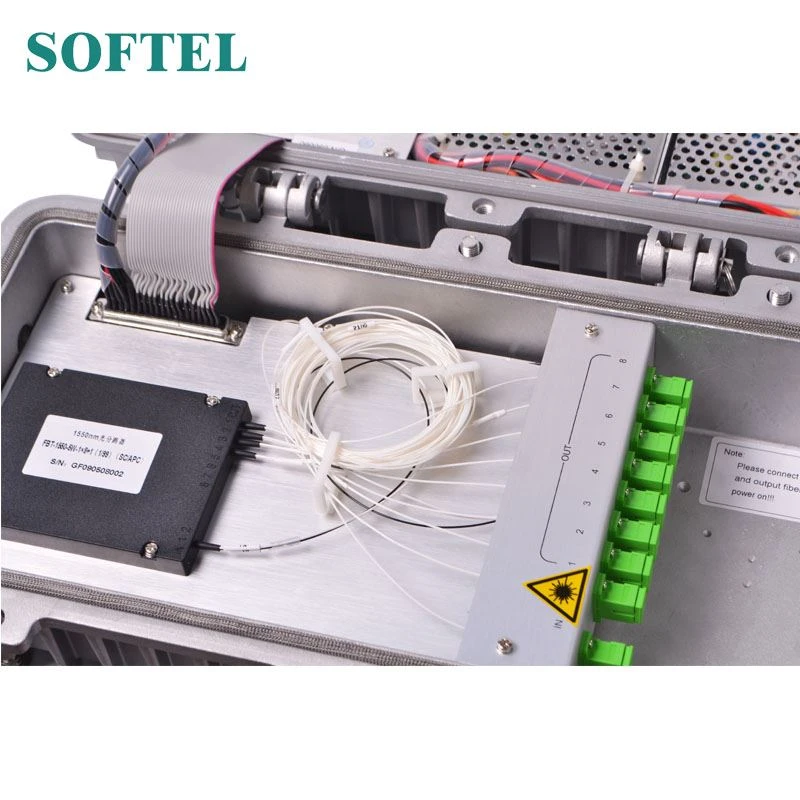

Lauko EDFA
Lauko EDFA
Prekės aprašymas
„SOA1550series“ lauko EDFA yra CATV stiprintuvo optinis stiprintuvas, kurio stiprinimo spektro diapazonas yra 1540–1565 nm. Tokio tipo optinis stiprintuvas yra suprojektuotas angliniam kanalui arba 1 ~ 8 ištisiniams juostiniams kanalams (ITU bangos ilgiui). Jis dažniausiai naudojamas ir plačiausiai lyginamas su kitais CATV sistemos optiniais stiprintuvais.
Prekės savybės
Darbinis pralaidumas yra 1540 ~ 1563 nm
Jis pasižymi mažu triukšmingumu, dideliu išėjimu ir dideliu patikimumu
APC, ACC, ATC valdomas pasirinkimas (SOA1550 / P)
Jis turi galingą RS232 priežiūros nurodymą
Yra trys išoriniai variantai: 1U (19 “stander), 3D (12,4”, 3U, Desk-type) ir moduliatorius.
1U ir 3D išorė, siūlanti būsenos išvaizdą ir diagnozuojanti gedimą su LCD, standartine RS232 ryšio sąsaja, SNMP tinklo valdymo funkcija
3D modelių pritaikymas pritaikant laboratorijoje
Puikus P / P santykis plote
Pagrindinės programos
Tai taikoma AM CATV, Digital CATV, DBS& MMDS, FTTP, FTTx PON ir laboratorinis taikymas.
Lauko EDFA technikos rodyklė
Spektaklis | Indeksas | Papildas | ||||
| Min | Tipas | Maks | ||||
Optinė funkcija | Veikimo bangos ilgio diapazonas (λ) | (nm) | 1540 | 1563 | CATV | |
Įėjimo galia | (dBm) | -10 | +10 | |||
Maksimali išėjimo galia | (dBm) | +10 | +26 | Smeigtukas=0dBm | ||
Reguliuojamas išėjimo galios diapazonas | (dBm) | -6 | 0 | SOA1550 / P | ||
| Išvesties prievadų skaičius | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Kiekvienos išėjimo galios skirtumas | (dB) | -0.5 | +0.5 | |||
Triukšmo rodiklis (smeigtukas=0dBm) | (dB) | 6.3 | SOA1526 | |||
Poliarizacijos priklausomybės praradimas | (dB) | 0.3 | ||||
Priklausomybės nuo poliarizacijos padidėjimas | (dB) | 0.3 | ||||
Poliarizacijos režimo dispersija | (ps) | 0.3 | ||||
Įvesties / išvesties izoliacija | (dB) | 30 | ||||
Siurblio galios nutekėjimas | (dBm) | -30 | ||||
Echo praradimas | (dB) | 55 | APC | |||
Bendras bruožas | SNMP tinklo valdymo sąsaja | RJ45 | ||||
| Ryšio sąsaja | RS232 | |||||
Maitinimas | (V) | 90 | 265 | 220 VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Energijos sunaudojimas | (W) | 50 | ||||
Darbo temp. | (℃) | -5 | 65 | |||
Laikymo temp. | (℃) | -40 | 80 | |||
Darbinė santykinė oro drėgmė | (%) | 5 | 95 | |||
| Dydis (W) × (D) × (H) | (mm) | 483×368×44 | 1RU (19&citatos;) | |||
| 315×391×133 | 3D (12,4" ;, stalo tipas) | |||||
| 399×244×165 | Lauke | |||||
Pastaba: vartotojas gali individualizuoti išėjimo galią
