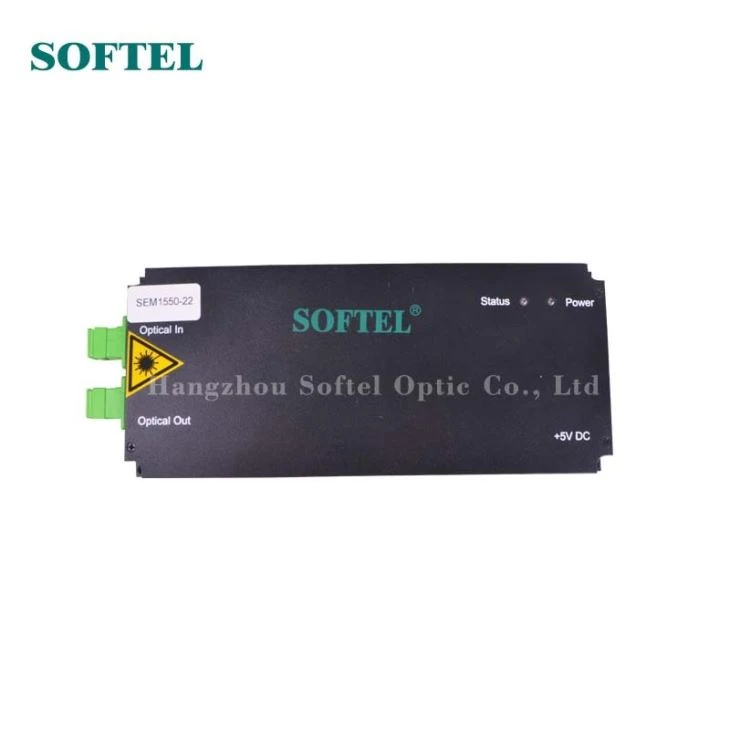

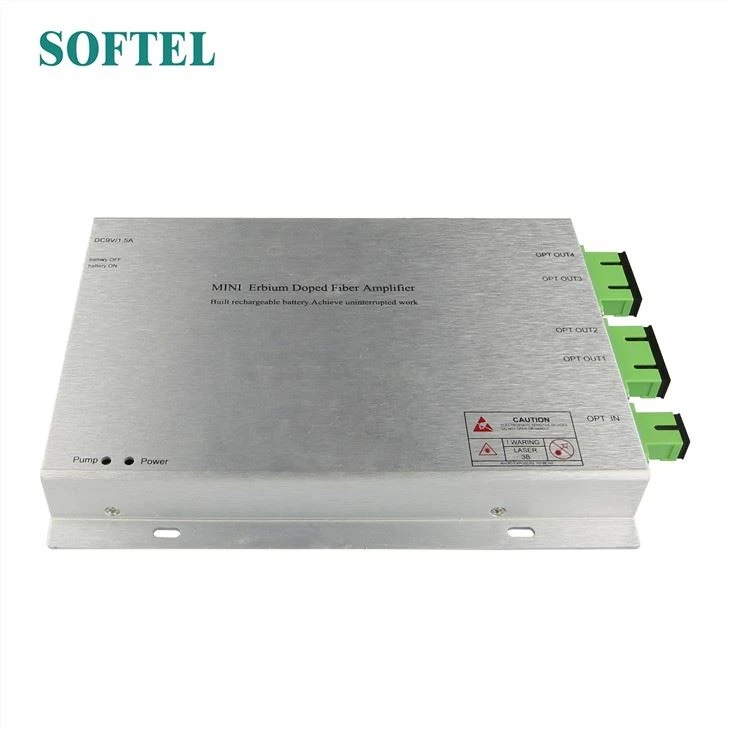

Mini EDFA

1

+5V

5 V maitinimas

2

+5V

5 V maitinimas

3

+5V

5 V maitinimas

4

+5V

5 V maitinimas

5

Rezervas

Nėra ryšio

6

Rezervas

Nėra ryšio

7

„Tcase_alarm“

Aliarmas=Aukšta @ atvejo temperatūra viršija viršutinę ribą; Išėjimas

8

„Lop_alarm“

Išeinančios galios aliarmo praradimas, aliarmas=aukšta @ išėjimo galia žemiau jo apatinės ribos; Išėjimas

9

L_pump_alarm

Aliarmas=Aukšta @ arba siurblio srovė viršija viršutinę ribą; Išėjimas

10

T_pump_alarm

Aliarmas=Aukšta @ arba siurblio temperatūra viršija viršutinę ribą; Išėjimas

11

Atstatyti

Atstatyti=žemas; Normalus=aukštas

12

+5V

5V maitinimo šaltinis

13

GND

Žemės

14

GND

Žemės

15

GND

Žemės

16

GND

Žemės

17

GND

Žemės

18

RS232-TX

9600 baudų sparta; Išėjimas

19

„LOS_alarm“

Įvesties signalo aliarmo praradimas, Aliarmas=Didelė @ įvesties galia mažesnė už nustatytą apatinę ribą; Išėjimas

20

Rezervas

Nėra ryšio

21

EN_DIS

EN=Aukštas @ visi siurbliai įjungti; EN=žemas @ visi siurbliai išjungti; Įvestis

22

RX232-RX

9600 baudų sparta; įvestis

23

Rezervas

Nėra ryšio

24

+5V

5V maitinimo šaltinis

25

GND

Žemės

26

GND

Žemės

Modelis

1550-14~23

Išėjimas (dBm)

14~23

Įvestis (dBm)

-10～10

Bangos ilgis (nm)

1530～1560

Reguliuojamas išėjimo diapazonas (dBm)

UP0.5, žemyn -4,0

Išėjimo stabilumas (dB)

≤0.2

Poliarizacijos jautrumas (dB)

＜0.2

Poliarizacijos dispersija (PS)

＜0.5

Optinio grįžimo nuostoliai (dB)

≥45

Pluošto jungiklis

FC / APC 、 SC / APC

Triukšmo paveikslas (dB)

（5 （0 dBm įvestis）

Energijos sąnaudos (W)

12W

Maitinimo šaltinis (V)

5 V (išorinis 95–250 V)

Darbo temperatūra (℃)

-20～+60

Svoris (kg)

0.25
