16 uostų EDFA optinis stiprintuvas
16 uostų EDFA optinis stiprintuvas
I. Produkto apžvalga
16 uostų EDFA optinis stiprintuvas yra mažo triukšmo, didelio našumo ER YB, sujungto pluošto stiprintuvas. Kiekvienas išėjimo įmontuotas CWDM (1310/1490/1550) Bangos ilgio padalijimo multiplekseris. Patogiai multipleksuojant OLT ir ONU duomenų srautą iki „Fiber“ stiprintuvo išvesties 1310 nm ir 1490 nm optiniu jungtimi. Taigi sumažino įrangos kiekį, pagerino sistemos indeksus ir patikimumą. Tai yra ideali „FTTX“ tinklo įranga, teikiantis lankstų ir pigių sprendimą trijų tinklų ir FTTH integracijai.
16 prievadų EDFA optinio stiprintuvo charakteristikos
1, priima ER YB kartu su dvigubai apklijuotu pluošto technologija;
2, išvesties prievadai: 4-16 neprivaloma;
3, optinės išvesties galia: bendras išėjimas iki 5W;
4, žemo triukšmo figūra:<5dB when input is 0dBm;
5, Tobulos tinklo valdymo sąsaja, laikantis standartinio SNMP tinklo valdymo;
6, intelektuali temperatūros valdymo sistema sumažina energijos suvartojimą;

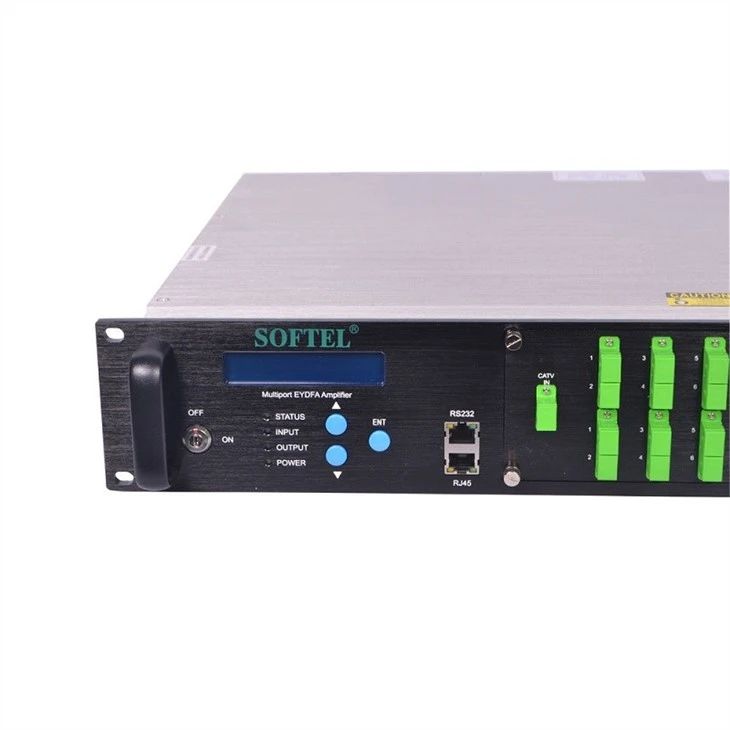

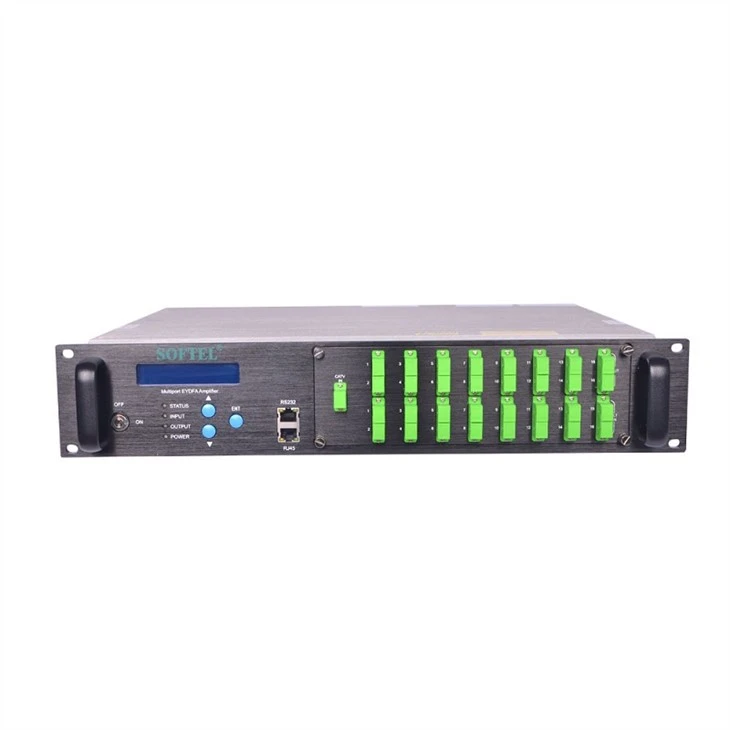

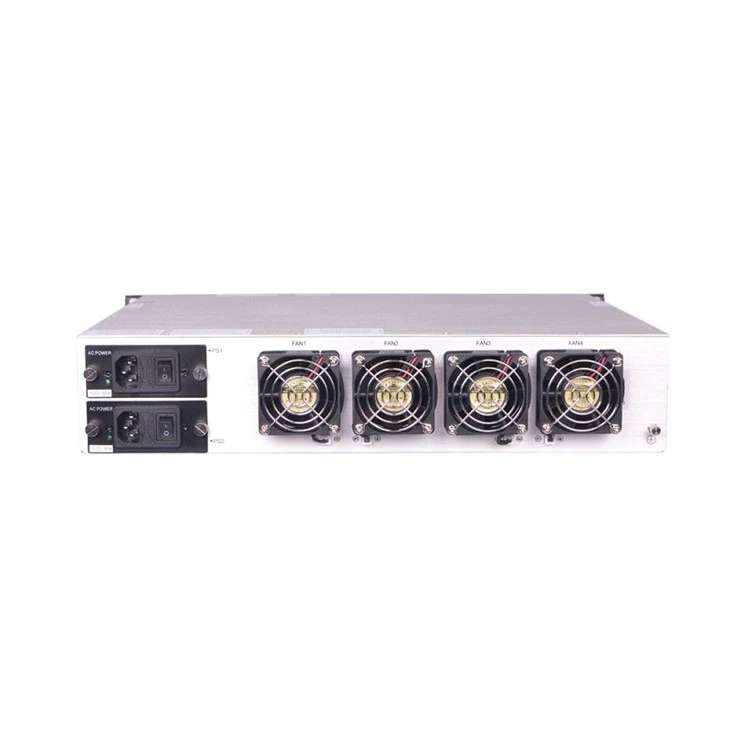

Išsamus 16 prievadų EDFA optinio stiprintuvo vaizdas
Produkto parametrai iš 16 prievadų EDFA optinio stiprintuvo
|
Daiktas |
Vienetas |
Technikos parametrai |
|
|
CATV praeina per bangos ilgį |
nm |
1545 - 1565 |
|
|
Pon praeina per bangos ilgį |
nm |
1260 - 1360 1480 - 1500 |
|
|
PON įterpimo praradimas |
db |
<0.8 |
|
|
Izoliacija |
db |
>15 |
|
|
CATV optinio įvesties galios diapazonas |
DBM |
-3 - +10 |
|
|
Maksimali optinės išvesties galia |
DBM |
36 |
|
|
Išėjimo maitinimo stabilumas |
DBM |
±0.5 |
|
|
Triukšmo figūra |
db |
Mažiau arba lygus 5.0 (optinė įvesties galia 0dbm, λ =1550 nm) |
|
|
Grąžinimo praradimas |
Įvestis |
db |
Didesnis arba lygus 45 |
|
Išvestis |
db |
Didesnis arba lygus 45 |
|
|
Optinės jungties tipas |
SC/APC |
||
|
C/N |
db |
Didesnis arba lygus 50 |
Bandymo sąlyga pagal GT/T 184-2002. |
|
C/CTB |
db |
Didesnis arba lygus 63 |
|
|
C/CSO |
db |
Didesnis arba lygus 63 |
|
|
Maitinimo maitinimo įtampa |
V |
A: ac160v - 250 v (50 Hz); B: DC48V |
|
|
Vartojimas |
W |
Mažiau arba lygus 70 |
|
|
Darbinė temperatūros diapazonas |
laipsnis |
-10 - +42 |
|
|
Maksimali santykinė drėgmė |
% |
Maksimalus 95% nėra kondensacijos |
|
|
Sandėliavimo temperatūros diapazonas |
laipsnis |
-30 - +70 |
|
|
Maksimali saugojimo santykinė drėgmė |
% |
Maksimalus 95% nėra kondensacijos |
|
|
Dimensija |
mm |
483(L)× 440(W)× 88(H) |

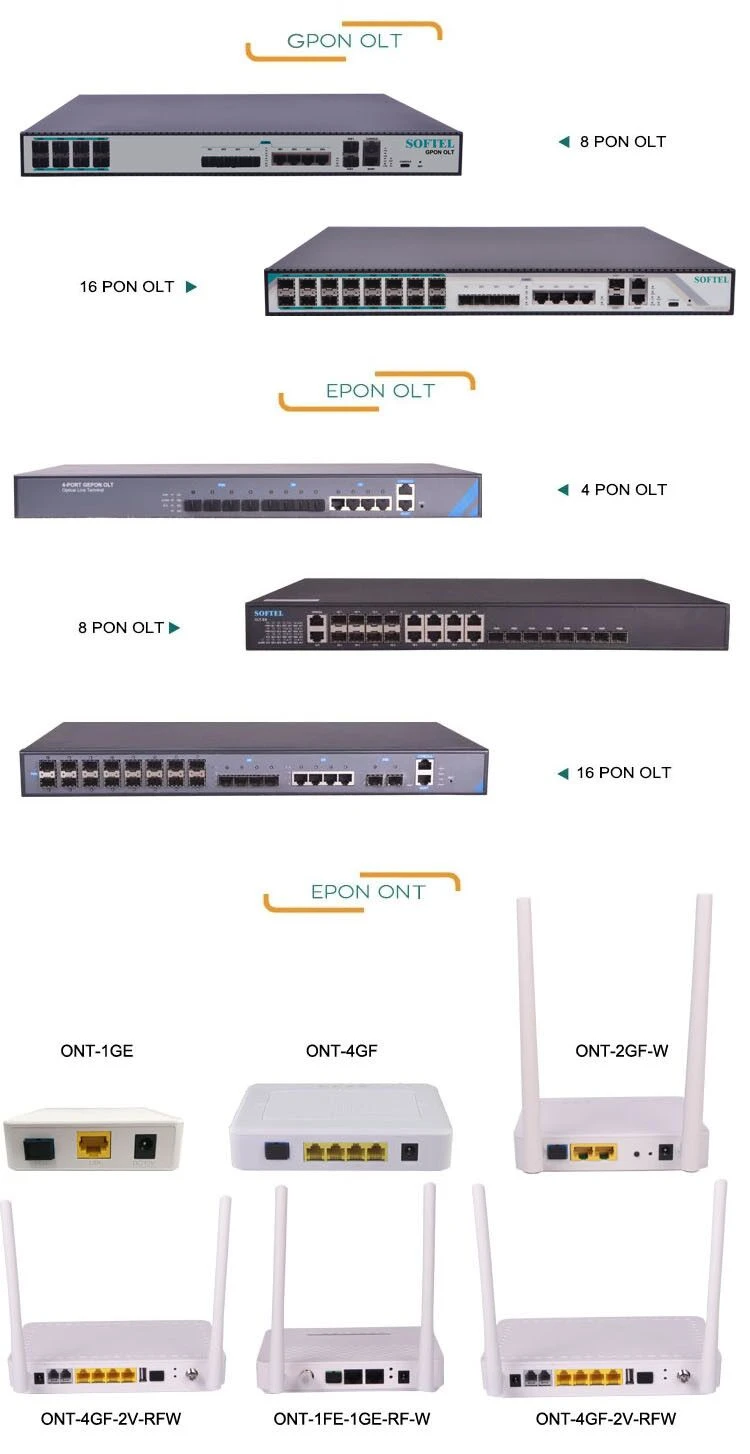

Kiti produktai, tokie kaip optinis siųstuvas, OLT, EDFA, šviesolaidinis mazgas, ONU ir kt.
Informacija apie įmonę
Turime daugiau nei 100 darbuotojų, 10% jų yra vyresnieji technikai. Turėdami daugiau nei 1000 kvadratinių metrų standartų gamybos surinkimo linijos, mes turime griežtas QC procedūras. Kiekvienas mūsų produkto vienetas atliks 3 sluoksnių QC procedūras, medžiagos tikrinimą prieš gamybą, stabilizavimus ir atlikimo bandymus po gamybos, pakuodamas aptikimą prieš pristatymą.
Daugelis mūsų produktų yra eksportuojami į Pietų Ameriką, Rusiją ir Šiaurės Europos šalis. Šiuo metu „Softel“ turi savo filialą Meksikoje ir įsteigs kitą biurą Kolumbijoje, tęsdamas tiekimą daugybei agentų, integruotų prekiautojų ir įrangos gamintojų visame pasaulyje.
Sąžiningai naudodamiesi „Keen International“ verslo konkurencija, visi mūsų darbuotojai jaučia didelį pasiekimą ir darbą, atsakingai. Be to, mes labai didžiuojamės, kad savo neįkainojamiems klientams suteikiame aukštos kokybės, aukštą patikimumą, didelį efektyvumą ir konkurencingus produktus.
DUK
Kl.: Kas yra ERB YB, kartu su pluošto stiprintuvu?
A: ERB YB kartu su pluošto stiprintuvas yra optinis stiprintuvas, pagrįstas optiniais pluoštais, kaip padidėjimo terpe, o pluošto šerdis-tiek ERBIUM (ER³⁺), tiek Ytterbium (ub³⁺) jonais. Veikimo metu Ytterbium jonas pirmiausia sugeria siurblio šviesos energiją ir efektyviai perduoda energiją Erbio jonui per energijos perdavimo mechanizmą, kad erbio jonas realizuotų dalelių skaičiaus inversiją, o po to sustiprina konkretaus bangos ilgio signalo šviesą (daugiausia apie 1550 Nm ryšio juostą). Ši bendra pagrindinė struktūra sujungia „Ytterbium“ jonų absorbcijos siurblio plataus diapazono (tinkamos didelės galios siurblio šaltiniui) ir Erbium jonų pranašumus komunikacijos juostos padidėjimo charakteristikose, turint didelę padidėjimą, didelę išėjimo galią, žemą triukšmą ir kitas savybes, o yra plačiai naudojamas optinio pluošto komunikacijos sistemose, optinio pluošto jutikliuose, lidar ir kitose laukuose, o yra vienas iš pagrindinių signalų, opifikacijų.
Kl.: Kaip veikia YB kartu su pluošto stiprintuvu?
A: Eydfa „padeda“ Erbium jonams efektyviai absorbuoti energiją per YTterbium jonus ir naudoja „Erbium“ jonų padidėjimo charakteristikas komunikacijos juostoje, kad būtų pasiektas signalo amplifikacija, kuri sujungia didelį siurbimo efektyvumą, didelį padidėjimą ir plačią juostos amplifikacijos galimybes.
