1550 nm edfa 32 pon wdm yra mažas triukšmas, didelis našumas, FTTP didelės galios, kelių uostų optinis stiprintuvas

Siųsti užklausą

produkto pristatymas

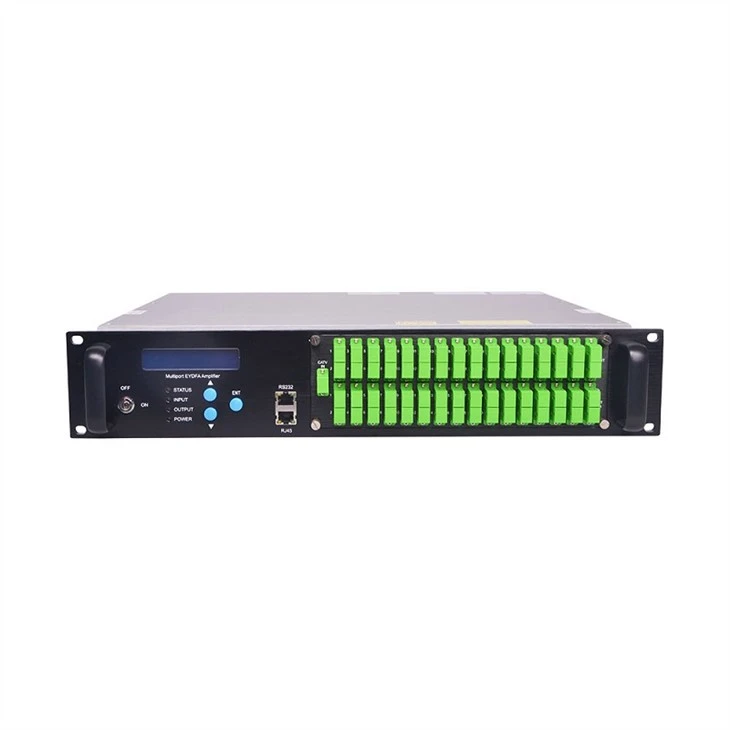

1550 nm edfa 32 pon wdm

I. Produkto apžvalga

1550 nm edfa 32 pon wdm padidina spektro pralaidumą tarp 1545 ～ 1563 nm, priima didelio patikimumo daugiamodelį siurblio lazerį ir dvigubai plakiruotą pluoštą, unikalią APC, ACC ir ATC grandinę, maksimali išėjimo galia gali siekti 40dBm, viename įrenginyje ir pakeisti originalų kelis dešimtys tradicinių EDFA, gali žymiai sutaupyti išlaidas ir išlaikymo išlaidas, pagerinti tinklo veikimo stabilumą. Didelės išėjimo galios 1550 nm optinis stiprintuvas vaidina vis svarbesnį vaidmenį nuolat plečiant optinio pluošto tinklą, teikdamas lankstų ir nebrangų sprendimas plačiam CATV sistemos aprėpimui dideliuose ir vidutiniuose miestuose.

1550nm Edfa 32 Pon Wdm 2

details of 1550nm Edfa 32 Pon Wdm

II. funkcijos

Optinis jungiklis pasirenkamas: Pasirinkus vieną / dvigubą įvestį, įmontuotą optinį jungiklį dvigubam įėjimui, perjungimo galią galima nustatyti mygtuku priekiniame skydelyje arba žiniatinklio SNMP ， gali nustatyti slenkstį ir pasirinkti rankiniu arba automatiniu būdu.
Reguliuojamas išėjimas: išėjimas reguliuojamas mygtukais priekiniame skydelyje arba žiniatinklio SNMP, diapazonas sumažėja 4dBm. Priežiūros funkcija - vienkartinis 6 dBm sumažinimas mygtukais priekiniame skydelyje arba tinklo SNMP, siekiant palengvinti optinio pluošto karšto kištuko veikimą neišjungiant įrenginio
Išvesties prievado numeris neprivalomas: atsižvelgiant į kliento „GG # 39“ reikalavimus, yra 8 prievadai, 16 prievadų, 32 prievadai, 64 prievadai ir 128 prievadai; taip pat gali pasirinkti 1310/1490 / 1550WDM, maksimali bendra išėjimo galia gali siekti 40dBm.
SNMP: standartinis RJ45 prievadas nuotoliniam valdymui, teikia tinklo valdymo funkciją.
Lazerio mygtukas: Lazerio mygtuku gali įjungti / išjungti lazerį.
RF testas: Su RF bandymo funkcija. （Pagal kliento&# 39 reikalavimus;）
Aukštos kokybės lazeris: norint užtikrinti stabilų veikimą, lazeriu naudojamas visiškai naujas importuotas lazeris „Lumentum“ (JDSU) ir Ⅱ-Ⅱ iš JAV, „Fitel“ iš Japonijos.
Puikus įspėjimo mechanizmas: mikroprocesorius, skirtas stebėti lazerio ir skystųjų kristalų ekrano veikimo būseną. Priekiniame skydelyje rodoma prietaiso „GG # 39“ funkcija ir įspėjimas apie gedimą ir kt.
Dviguba maitinimo šaltinio garantija: aukštos kokybės maitinimo šaltinis (karštas kištukas neprivalomas) ， gali veikti esant 90 V įtampai, 265 VAC arba-48 V DC.

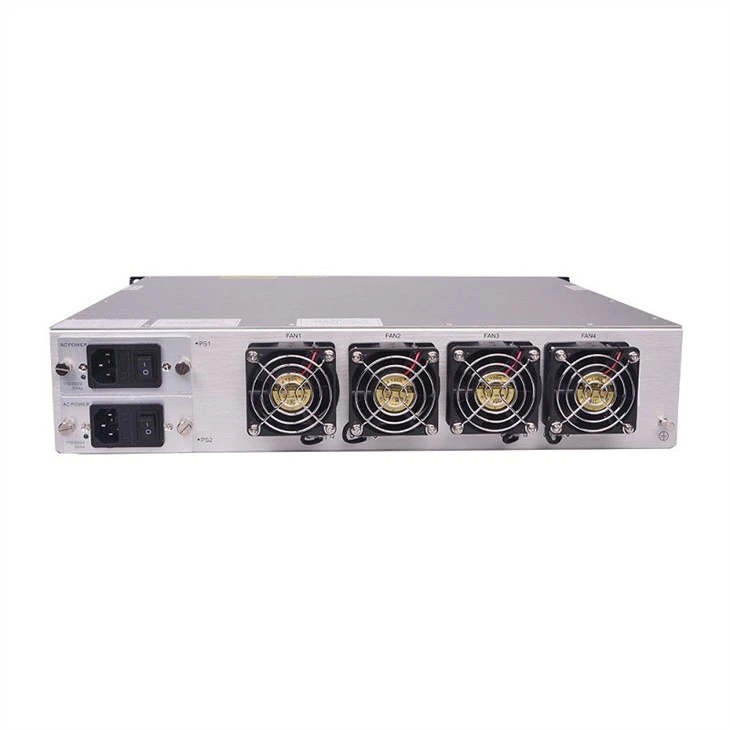

Išsamus 1550nm edfa 32 pon wdm vaizdas

1550nm Edfa 32 Pon Wdm

Produkto parametrai 1550 nm edfa 32 pon wdm

Ne.	Punktas	Techninis parametras			Vienetas	Paaiškinimai
Ne.	Punktas	Min	Tipiška	Maks	Vienetas	Paaiškinimai
3.1.1	Bangos ilgis	1545		1565	nm
3.1.2	Įvesties galios diapazonas	-8		10	dBm
3.1.3	Išėjimo galios diapazonas	26		40	dBm
3.1.4	Išėjimo stabilumas			±0.3	dBm
3.1.5	Išėjimo reguliavimo diapazonas		↓4.0		dBm
3.1.6	Triukšmo figūra		≤6		dB	Įvestis 0dBm, λ=1550nm
3.1.7	Grįžti Nuostolis	Įvestis		45		dB
Išėjimas		45		dB
3.1.8	Jungties tipas	FC / APC, SC / APC, SC / UPC
3.1.9	C/N		51		dB	Testas atliekamas „GT / T 184-2002“
3.1.10	C / CTB		65		dB
3.1.11	C / CSO		65		dB
3.1.12	Maitinimas	AC110V - 250 V （50 Hz）； DC48V	V
3.1.13	Vartojimas	50	80	100	W	Priklauso nuo išvesties galios
3.1.14	Darbinis tempų diapazonas	-5		55	℃
3.1.15	Max dirba Santykinė drėgmė	95% nėra kondensato	%
3.1.16	Sandėliavimo laiko diapazonas	-30		70	℃
3.1.17	Maksimalus saugojimas Santykinė drėgmė	95% Nėra kondensato	%
3.1.18	Matmuo	370(L)×486(W)×88(H)	mm
3.1.19	Grynasis svoris (kg)	8	Kilogramas
Dviguba įvestis su optinio jungiklio modeliu
3.1.20	Įterpimo praradimas	1	dB
3.1.21	Kanalo trukdžiai	55	dB
3.1.22	Perjungti laiką	≤20	ms
