FTTX sprendimo optinis lauko imtuvas
FTTX sprendimas Lauko optinis imtuvas
Trumpas lauko optinio imtuvo „FTTX“ sprendimas
FTTX sprendimas Lauko optinis imtuvas yra mūsų naujausias aukštos kokybės dviejų išėjimų CATV tinklo optinis imtuvas. Išankstinis stiprintuvas priima visą GaAs MMIC, o po stiprintuvo - GaAs modulį. Optimizuotas grandinės dizainas kartu su mūsų 10 metų profesionalia projektavimo patirtimi leidžia įrenginiui pasiekti gerus darbo rodiklius. Mikroprocesoriaus valdymas, skaitmeninis parametrų rodymas, inžinerijos derinimas yra ypač lengvas. Tai yra pagrindinė CATV tinklo statybos įranga.
Veiklos charakteristikos
1, didelio atsako PIN fotoelektrinis konversijos vamzdelis.
2, specializuota RF slopinimo mikroschema, turinti gerą RF slopinimą ir linijinę pusiausvyrą, didelį tikslumą.
„GaAs“ stiprintuvas, kurio galia dvigubai didesnė, su dideliu prieaugiu ir mažu iškraipymu.
3, puikus AGC našumas, kai įvesties optinės galios diapazonas yra －9 ～ ＋ 2dBm, išėjimo lygis išlieka nepakitęs, CTB ir CSO iš esmės nepakinta.
4, rezervuota duomenų perdavimo sąsaja, gali susisiekti su class klasės tinklo valdymo atsakikliu, prieiga prie tinklo valdymo sistemos.
Techninis parametras
Prekė | Vienetas | Techniniai parametrai | |
Priekinė optinio priėmimo dalis | |||
Optiniai parametrai | |||
Gaunanti optinę galią | dBm | -9 ~ +2 | |
Optinis grąžinimo praradimas | dB | GG gt; 45 | |
Optinio priėmimo bangos ilgis | nm | 1100 ~ 1600 | |
Optinės jungties tipas | FC / APC, SC / APC arba nurodytas vartotojo | ||
Pluošto tipas | Vieno režimo | ||
Nuorodos našumas | |||
C/N | dB | ≥ 51 （-2dBm įvestis） | |
C / CTB | dB | ≥ 65 | Išvesties lygis 108 dBμV Subalansuotas 6dB |
C / CSO | dB | ≥ 60 | |
RF parametrai | |||
Dažnių diapazonas | 45 ~862 | 45 ~1003 | |
Plokštumas juostoje | dB | ±0.75 | ±0.75 |
Nominalus išvesties lygis | dBμV | ≥ 108 | ≥ 108 |
Maksimalus išvesties lygis | dBμV | ≥ 114 | ≥ 112 |
Produkcijos grąžinimo nuostolis | dB | （45 ~ 550MHz） ≥16 / (550 ~ 1000MHz) ≥14 | |
Išėjimo varža | Ω | 75 | 75 |
Elektroninio valdymo EQ diapazonas | dB | 0～10 | 0～10 |
Elektroninio valdymo ATT diapazonas | dBμV | 0～20 | 0～20 |
Grąžinti optinės spinduliuotės dalį | |||
Optiniai parametrai | |||
Optinio perdavimo bangos ilgis | nm | 1310 ± 10, 1550 ± 10 arba nurodytas vartotojo | |
Išvesties optinė galia | mW | 0.5, 1, 2 | |
Optinės jungties tipas | FC / APC, SC / APC arba nurodytas vartotojo | ||
RF parametrai | |||
Dažnių diapazonas | MHz | 5 ~ 65 （arba vartotojo nurodytas） | |
Plokštumas juostoje | dB | ±1 | |
Įvesties lygis | dBμV | 72 ~ 85 | |
Išėjimo varža | Ω | 75 | |
NPR dinaminis diapazonas | dB | ≥15 （NPR ≥ 30 dB） Naudokite DFB lazerį | ≥10 （NPR ≥ 30 dB） Naudokite FP lazerį |
Bendras pasirodymas | |||
Maitinimo įtampa | V | A ： AC （150 ~ 265） V ； B ： AC （35 ~ 90） V | |
Darbinė temperatūra | ℃ | -40~60 | |
Laikymo temperatūra | ℃ | -40~65 | |
Santykinė drėgmė | % | Maks. 95% be kondensato | |
Vartojimas | VA | ≤ 30 | |
Matmenys | mm | 260（L）╳ 200（W）╳ 130（H） | |

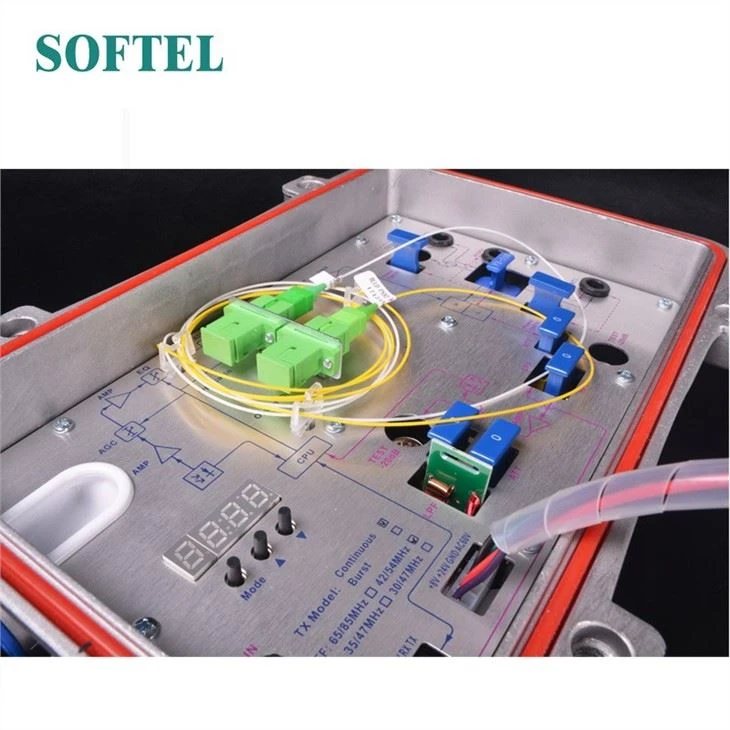

Funkcijų rodymas ir naudojimo instrukcijos
Režimas: režimo pasirinkimo mygtukas, iš viso septyni darbo režimai.
▲: mygtukas aukštyn. Padidinkite susilpnėjimą ar pusiausvyrą ATT arba EQ režimu.
▼: žemyn mygtukas. Sumažinkite susilpnėjimą ar pusiausvyrą ATT arba EQ režimu.
Toliau pateikiamos išsamios instrukcijos ：

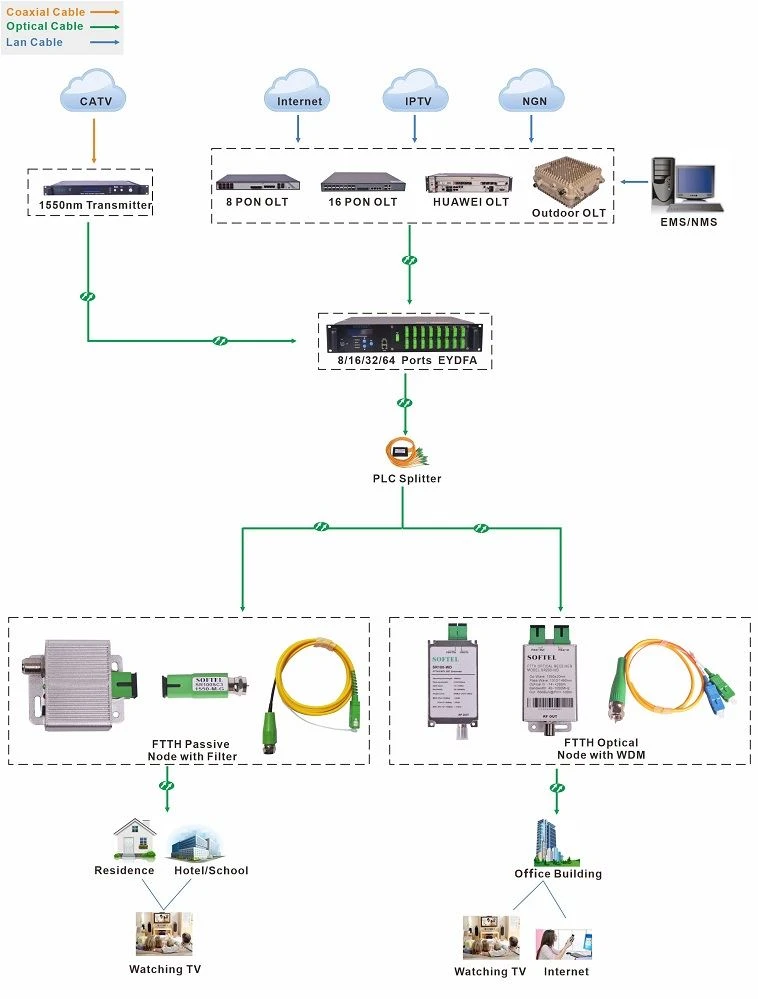

„FTTX“ lauko lauko optinio imtuvo taikymas
