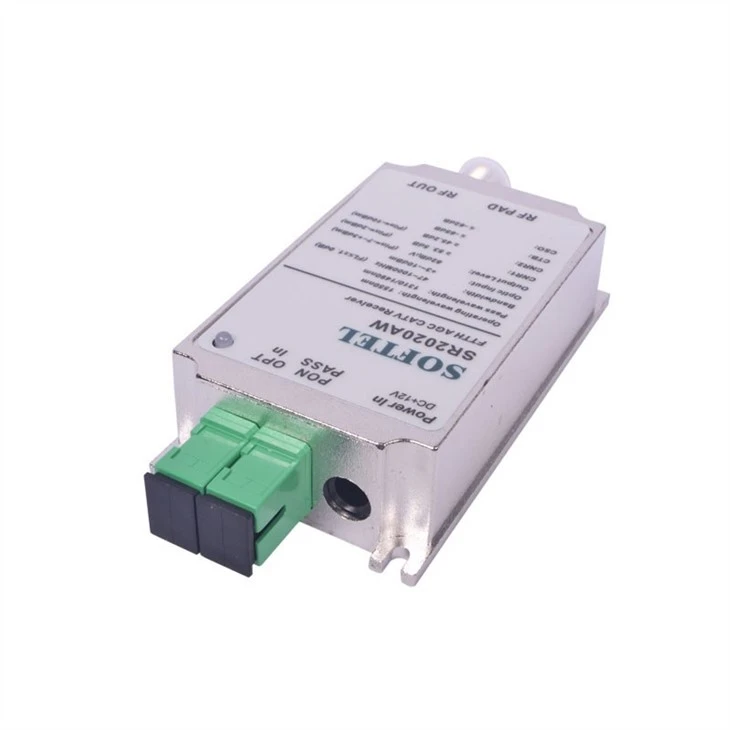

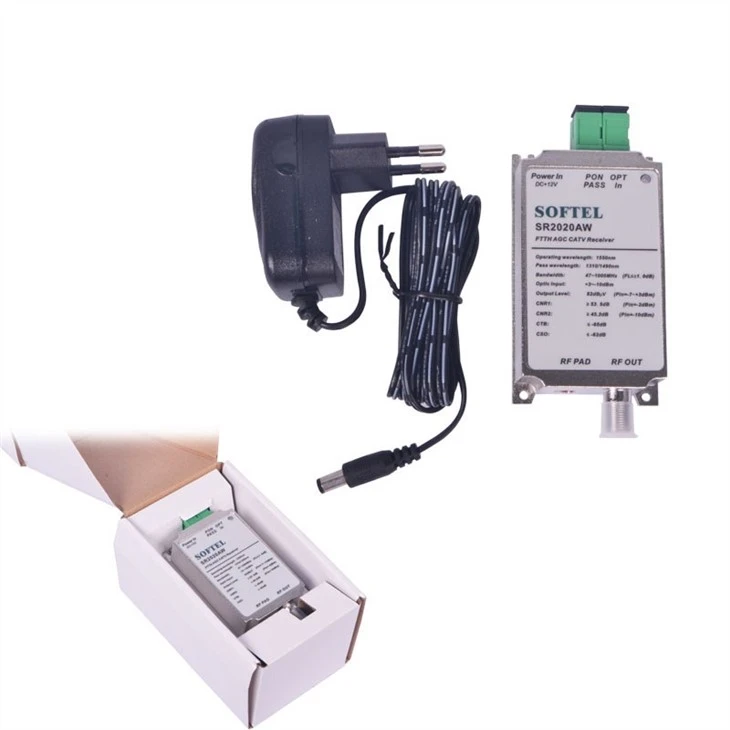

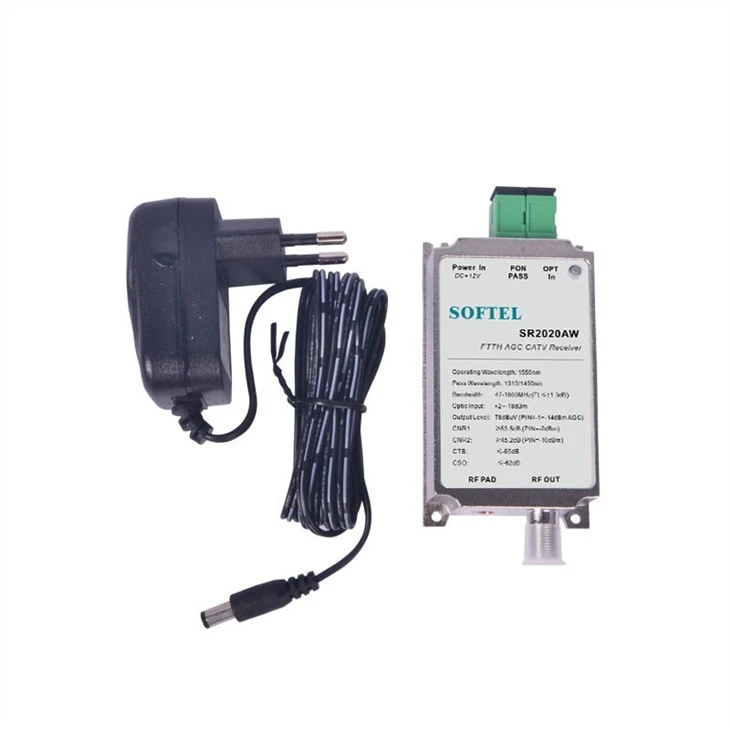

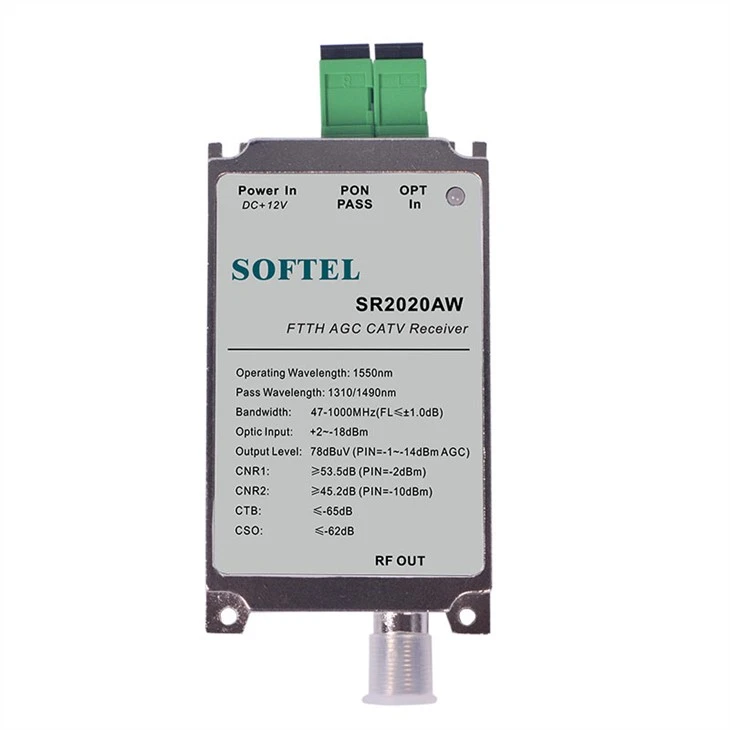

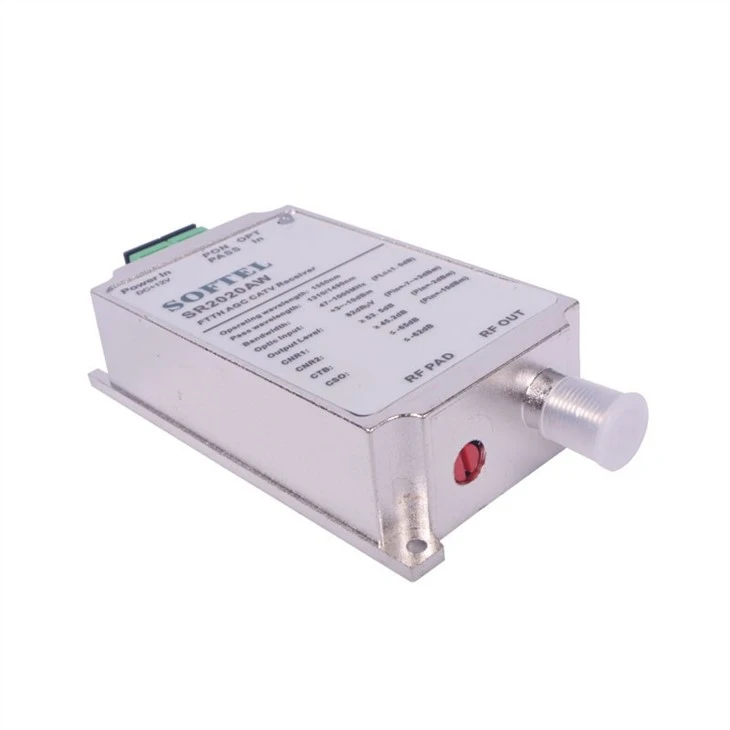

Optinio pluošto mazgo CATV optinis imtuvas
Skaidulinis mazgas CATV optinis imtuvas
1.0 Fiber mazgo CATV optinio imtuvo PREKĖS APRAŠYMAS
SR2020AW, veikiantis 47–1000 MHz dažnių juostos plotis, yra mažos galios, didelio našumo, ekonomiškas trigubas grojimas, pluošto mazgo CATV optinis imtuvas, nesvarbu, ar jis naudojamas analoginėje televizijoje, ar skaitmeninėje televizijoje. Produktai su didelio jautrumo optinio imtuvo vamzdeliu ir specialia mažo triukšmo derinimo grandine. Didelės optinės galios priėmimą galima reguliuoti pagal PAD lygį, grojant ribojančią išvestį, todėl SR2020AW, esant dideliam gautos optinės galios ~ 2 dBm ~ -21dBm dinaminiam diapazonui, turi puikias charakteristikas.
Trigubas žaidimas, šviesolaidis į namus, naudojant SR2020AW, gali sutaupyti daug optinio pluošto stiprintuvo energijos išteklių. Operatoriams gali labai sumažėti tinklo statybos išlaidos.
2.0 PRODUKTO SAVYBĖ
1. Ypač mažas triukšmas (3,8% moduliuoja, priima -10dBm, CNR ≥ 45,3dB)
2. Platus dinaminio priėmimo optinės galios diapazonas: kaiščio vertė=-16, MER≥36,1dB
3. Taikomas GPON, EPON, suderinamas su bet kokia FTTx PON technologija
4. Gali sutaupyti daug optinės energijos išteklių, labai sumažinti tinklą
konfigūracijos kaina
5. Esant 47 ~ 1000 MHz dažnių juostos pločiui, visi turi puikų lygumą (FL≤ ± 0,75dB)
6. Metalinis dėklas - apsaugokite optoelektronikai jautrius prietaisus
7. Aukštas išvesties lygis, gali būti naudojamas daugeliui vartotojų
8. Mažos energijos sąnaudos, didelis našumas, aukštų sąnaudų našumas
3.0PAGRINDINĖ PARAIŠKA
1. CATV FTTH
2. Trijų tinklų integravimas
3. PENKTASIS PONAS
4.0 BŪKLĖS INDIKACIJA
1. Raudona: nėra optinio įėjimo ar optinės galios<>
2. Žalia: optinio galios diapazonas ＞ -16dBm
Techninis rodyklė
Spektaklis | Indeksas | Priedas | ||
Optikos funkcija | CATV darbo bangos ilgis | (nm) | 1540~1563 | |
Praleiskite bangos ilgį | (nm) | 1310, 1490 | ||
Kanalo izoliacija | (dB) | ≥40 | 1550nm&stiprintuvas; 1490nm | |
Atsakomybė | (A/W) | ≥0.85 | 1310nm | |
| ≥0.9 | 1550nm | |||
Gaunanti galia | (dBm) | +2~-18 | Analoginė televizija (CNR> 45dB) | |
| +2~-20 | Skaitmeninė televizija (MER> 30dB) | |||
Optinio grąžinimo nuostoliai | (dB) | ≥55 | ||
| Optinio pluošto jungtis | SC / APC | |||
RF funkcija | Darbo pralaidumas | (MHz) | 47~1000 | |
Plokštumas | (dB) | ≤±0.75 | 47 ~ 1000MHz | |
Išvesties lygis | (dBμV) | GG gt; 78 | Kaištis=-1 ~ -14dBm AGC | |
„Returnloss“ | (dB) | ≥14 | 47 ~ 862 MHz | |
Išėjimo varža | (Ω) | 75 | ||
| Išvesties prievado numeris | 1 | |||
| RF prijungimas | F-Moteris | |||
Analoginė televizija Nuorodos funkcija | Bandomasis kanalas | (CH) | 59CH (PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (dB) | 53.3 | Kaištis=-2dBm | |
CNR2 | (dB) | 45.3 | Kaištis=-10dBm | |
CTB | (dB) | ≤-61 | ||
CSO | (dB) | ≤-61 | ||
Skaitmeninė televizija Nuorodos funkcija | OMI | (%) | 4.3 | |
MER | (dB) | ≥36 | Kaištis=-16dBm | |
| ≥30 | Kaištis=-20dBm | |||
BER | (dB) | GG lt; 1.0E-9 | Kaištis: +2 ~ -21dBm | |
Bendras bruožas | Maitinimo šaltinis | (V) | DC+12V | ±1.0V |
Energijos suvartojimas | (W) | ≤3 | ~ 12VDC, 210mA | |
Darbo temp | (℃) | -20 ~ +55 | ||
Laikymo temperatūra | (℃) | -40 ~ 85 | ||
| Darbinė santykinė temp | (%) | 5 ~ 95 | ||
Dydis | (mm) | 50×88×22 |
Pluošto mazgo CATV optinio imtuvo taikymas

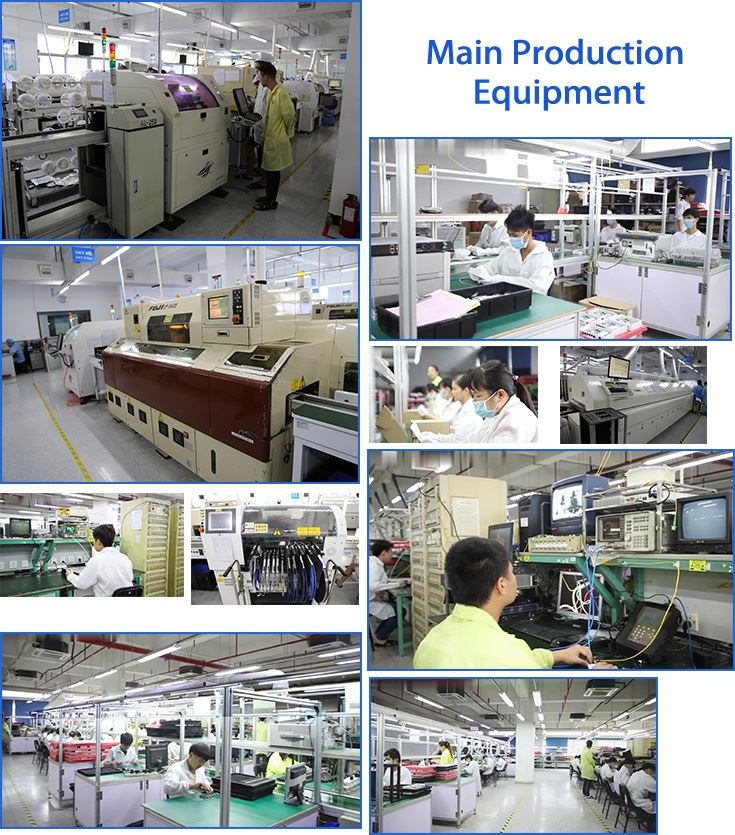

Gamybos pažanga
