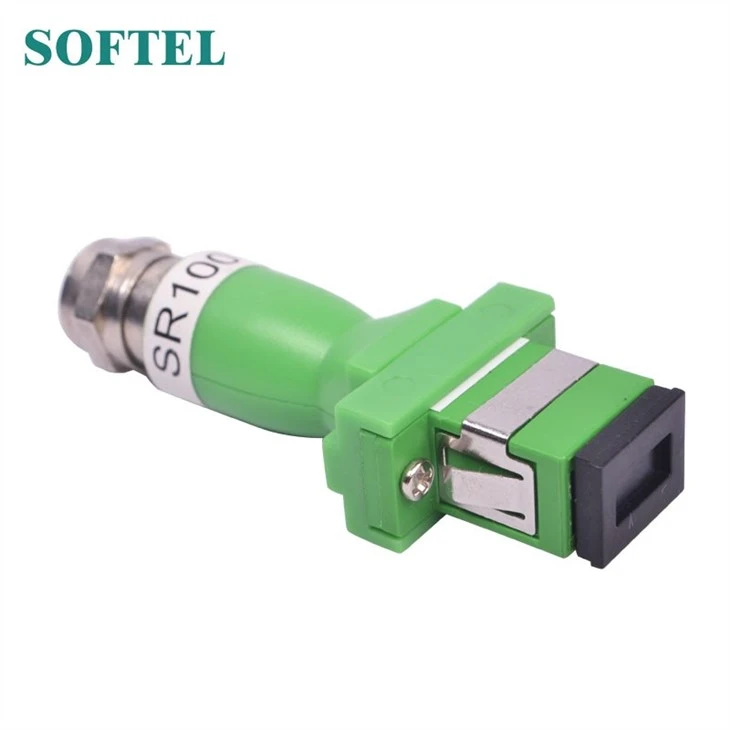

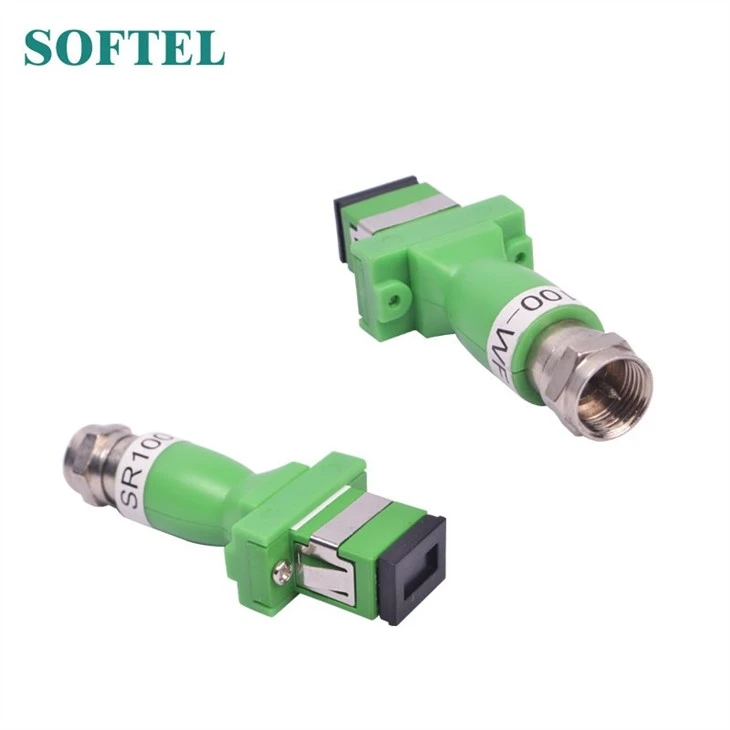

Ftth mažiausias skaidulinis optinis mazgas
Ftth Mini pluošto optinis mazgas
Trumpas „Mini Mini“ optinio mazgo įvadas
Ftth „Mini“ skaidulinis optinis mazgas, skirtas skaitmeninei televizijai, šviesolaidis į namus. Šis aparatas naudoja labai jautrų optinį priėmimo vamzdį, be maitinimo šaltinio ir nenaudojant energijos. Kai įvesties optinės galios išėjimo lygis Pin=-1dBm, Vo=6 8dB V, ekonomiškai ir lanksčiai gali pritaikyti trijų tinklų, skaidulų, integraciją į namų tinklo programą. SR100 emalio išvaizda, yra dviejų tipų optinis režimas:
1. SR100: CATV veikimo bangos ilgis 1260 ~ 1620 nm.
2. SR100 / WF: įmontuotas 1310/1490 nm filtras, tinkantis vieno pluošto trigubos bangos ilgiui, CATV darbinis bangos ilgis 1550 nm.
Produkto ypatybė
1. Nereikia maitinimo
2. Darbo pralaidumas 45 ~ 1050MHz
3. Išėjimo lygis=68dBμV (PIN=-1dBm)
Pagrindinė programa
1. CATV FTTH
2. Trijų tinklų integracija
3. PENKTASIS PONAS
Testo duomenys
Techninė rodyklė
Daiktai | Optinė funkcija | Vienetas | Indeksas | Papildas |
| Optinė funkcija | CATV darbo bangos ilgis | (nm) | 1260~1620 | SR100 |
| 1540~1563 | SR100 / WF | |||
Kanalo izoliacija | (dB) | ≥40 | 1550 nm&stiprintuvas; 1490 nm | |
Resaibilumas | (A/W) | ≥0.85 | 1310 nm | |
| ≥0.9 | 1550 nm | |||
Priimančios galią | (dBm) | +2~-14 | ||
Optinio grąžinimo praradimas | (dB) | ≥55 | ||
| Optinio pluošto jungtis | SC / APC | SR100-SC | ||
| FC / APC | SR100-FC | |||
RF funkcija | Darbo pralaidumas | (MHz) | 45 ~ 1050MHz | |
Išėjimo lygis | (dBμV) | GG gt; 68 | Skaitmeninė televizija („Pin=-1dBm“) | |
Grąžinimo nuostoliai | (dB) | ≥14 | 47 ~ 862 MHz | |
Išėjimo varža | (Ω) | 75 | ||
| Išvesties prievado numeris | 1 | |||
| RF jungtis | F-Moteris | |||
Skaitmeninė televizija | OMI | (%) | 4.3 | |
MER | (dB) | ≥38 | PIN=-1dBM | |
| ≥30 | Smeigtukas=-13dBm | |||
| BER | GG lt; 1.0E-9 | Smeigtukas: +2 ~ -14dBm | ||
Bendras bruožas | Darbo temp | (℃) | -20~+55 | |
Laikymo temp | (℃) | -40~85 | ||
Darbo santykinė temp | (%) | 5~95 | ||
Dydis (W) × (D) × (H) | (mm) | 23×53×12 | A tipas (emalio tipas) | |
| Ф13×28 | B tipas (pluošto tipas) | |||
| 50×88×22 | C tipas (dėžutės tipas) |
