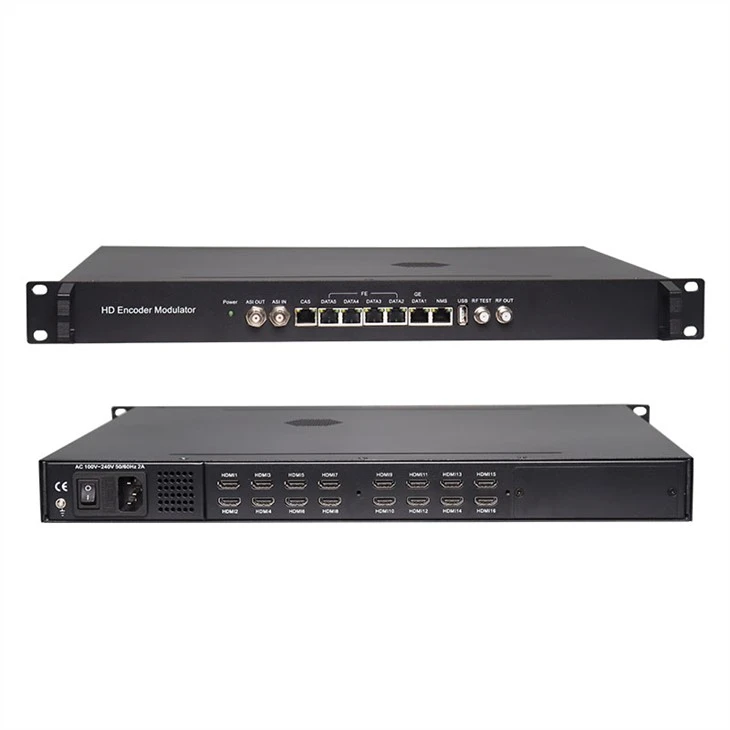

HDMI kodavimo moduliatorius

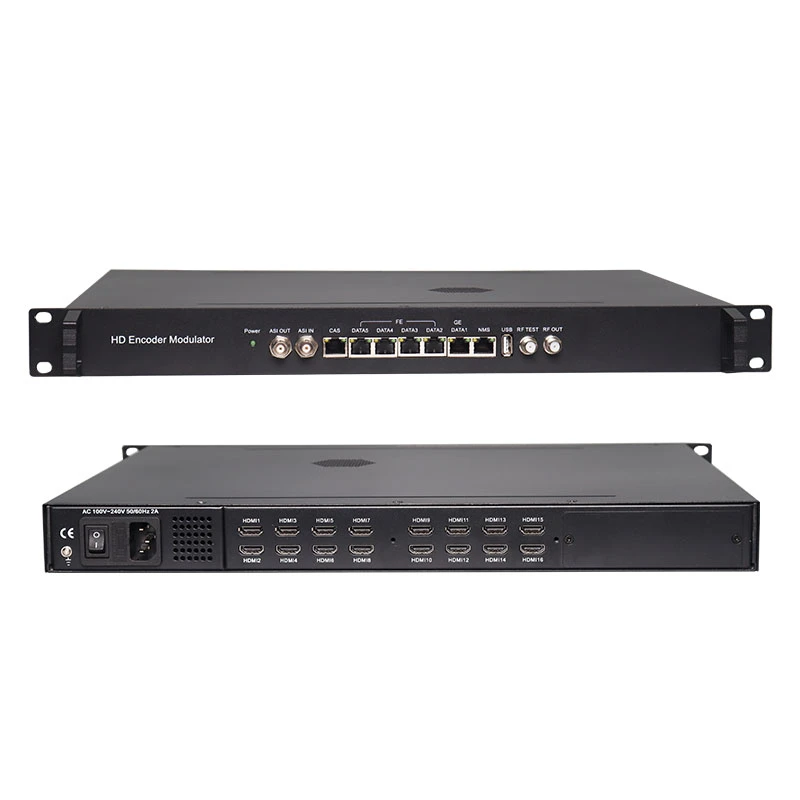

SFT3536S skaitmeninės televizijos kodavimo moduliatorius palaiko 8/16/24 HDMI įvestis

Siųsti užklausą

produkto pristatymas

Prekės aprašymas

SFT3536S (skaitmeninės televizijos kodavimo moduliatorius) yra profesionalus aukštos integracijos įrenginys, apimantis kodavimą, tankinimą ir moduliavimą. Jis palaiko 8/16/24 HDMI įvestis, 1 ASI įvestį, 1 USB mokėtojo įvestį ir 128 IP įvestis per GE prievadą.

funkcijos

8/16/24 HDMI įvestys, MPEG-4 AVC/H.264 vaizdo kodavimas
1 ASI įvestis forre-mux
1 USB grotuvas (įdėkite USB atmintinę su“xxx.ts” vaizdo įrašus SFT3536S ir lengvai atkurkite turinį; failų sistema FAT 32.)
128 IPinputoverUDPir RTPviaGE prievadas
Kiekvienas nešėjas išsiunčia daugiausiai 32 IP iš GEporto (UDP&stiprintuvas; RTP protokolas)
MPEG1LayerII,LC-AACir HE-AACAaudio kodavimas, AC3PassThrough ir garso stiprinimo reguliavimas
Palaiko 12 grupių multipleksavimą / DVB-Cmoduliavimą
Palaikykite 8 grupių multipleksavimą / DVB-T / ATSC moduliavimą --- Neprivaloma
Palaikykite 6 (arba 16) grupių multipleksavimą / ISDB-Tmoduliavimą --- Neprivaloma
Palaikykite 1 ASI išvestį kaip vieno iš RF išvesties nešlių veidrodį --- Neprivaloma
Palaiko 12 MPTS IP išvestį per UDP, RTP/RTSP–DVB-C RFout
Palaikykite 8 MPTS IP išvestį per UDP, RTP / RTSP - DVB-T / ATSC RFout
Palaikykite 6 (arba 16) MPTS IP išvestį per UDP, RTP/RTSP – ISDB-T RFout
Palaikykite LOGO, antraštes ir QR kodo įterpimą(Palaikoma kalba: 中文, anglų, يةعربال, ไทย, , русский, اردو, prieš kalbomis susisiekite su mumis…)
Palaikykite PID pertvarkymą / tikslų PCR reguliavimą / PSI / SI redagavimą ir įterpimą
Valdymas naudojant žiniatinklio valdymą ir paprastas atnaujinimas per žiniatinklį

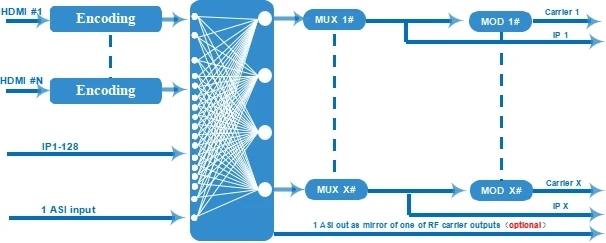

Principinė diagrama

Specifikacijos

Įvestis	8/16/24 HDMI įvestys, skirtos 1 parinkties ASI įvesties pakartotiniam sujungimui 1 USB grotuvo įvestis pakartotiniam grotuvui 128 IP įvestis per UDP ir RTP, GE prievadas, RJ45— DVB-C RF išvestis 128 IP įvestis per UDP ir RTP, GE prievadas, RJ45—DVB-T/ATSC RF išvestis 128 IP įvestis per UDP ir RTP, GE prievadas, RJ45—ISDBT RF išvestis
Vaizdo įrašas	Rezoliucija	Įvestis	1920&kartų;1080_60P,1920&kartų;1080_60i, 1920&kartų;1080_50P,1920&kartų;1080_50i, 1280&kartų;720_60P, 1280&kartų;720_50P, 720&kartų;576_50i,720&kartų;480_60i,
		Išvestis	1920&kartų;1080_30P, 1920&kartų;1080_25P, 1280&kartų;720_30P, 1280&kartų;720_25P, 720&kartų;576_25P,720&kartų;480_30P,
	Kodavimas	MPEG-4 AVC/H.264
	Bitų sparta	1Mbps ~ 13Mbps kiekvienam kanalui
	Normos kontrolė	CBR/VBR
	GOP struktūra	IP…P (P rėmo reguliavimas, be B rėmelio)
Garsas	Kodavimas	Praeina MPEG-1 2 sluoksnis, LC-AAC, HE-AAC ir AC3
	Atrankos dažnis	48KHz
	Rezoliucija	24 bitų
	Garso padidėjimas	0-255 Reguliuojamas
	MPEG-1 2 sluoksnis Bitų sparta	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	LC-AAC bitų sparta	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC bitų sparta	48/56/64/80/96/112/128 kbps
Multipleksavimas	Maksimalus PID Perdarymas	255 įvestis vienam kanalui
	Funkcija	PID kartojimas (automatiškai arba rankiniu būdu)
		Tikslus PGR reguliavimas
		Automatiškai generuoti PSI/SI lentelę
Moduliavimas	DVB-C	QAM kanalas	12 negretimų nešiklių išvestis (maksimali pralaidumas 192MHz)
		Standartinis	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		RF dažnis	50 ~ 960 MHz, 1 KHz žingsnis
		RF išvesties lygis	-20~+3dbm, 0,1db žingsnis
		Simbolių norma	5.0Msps ~ 7.0Msps, 1ksps žingsniavimas
			J.83A	J.83B
		Žvaigždynas	16/32/64/128/256QA M	64/256 QAM
		Pralaidumas	8M	6M
	DVB-T	Standartinis	EN300744
		FFT režimas	2K,4K, 8K

		Pralaidumas		6M, 7M, 8M
		Žvaigždynas		QPSK, 16QAM, 64QAM
		Apsaugos intervalas		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 42 dB
		RF dažnis		50 ~ 960 MHz, 1 KHz žingsnis
		RF išėjimas		8 negretimų nešiklių išvestis (maksimali pralaidumas 192MHz)
		RF išvesties lygis		-20~ +3dBm, 0,1db žingsnis
	ATSC	Standartinis		ATSC A/53
		Pralaidumas		6M
		Žvaigždynas		8VSB
		FEC		RS(208 188)+Trelės
		MER		& ge; 40dB
		ACL		-55 dBc
		RF dažnis		50 ~ 960 MHz, 1 KHz žingsnis
		RF išėjimas		8 negretimų nešiklių išvestis (maksimali pralaidumas 192MHz)
		RF išvesties lygis		-20~+3dbm (visiems operatoriams), 0,5db žingsniavimas
	ISDB-T	Standartinis		ARIB STD-B31
		Pralaidumas		6M
		Žvaigždynas		QPSK, 16QAM, 64QAM
		Apsaugos intervalas		1/32, 1/16, 1/8, 1/4
		Užkrato pernešimas Režimas		2K, 4K, 8K
		Kodo norma		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge; 40dB
		RF dažnis		50 ~ 960 MHz, 1 KHz žingsnis
		RF išėjimas		6 (arba 16) negretimų nešiklių išvestis (maksimalus dažnių juostos plotis 192 MHz)
		RF išvesties lygis		-20dBm~+3dBm, 0,1dB žingsniavimas
Srauto išvestis	1 ASI išvestis kaip vieno iš RF išvesties laikmenų veidrodis (pasirinktinai) 12 MPTS išvestis per UDP ir RTP/RTSP kaip 12 DVB-C nešėjų veidrodis, 8 MPTS išvestis per UDP ir RTP/RTSP kaip 8 DVB-T/ATSC nešėjų veidrodis (pasirenkama) 6 MPTS išvestis per UDP ir RTP/RTSP kaip 6 ISDB-T nešėjų veidrodis (pasirenkama) 16 MPTS išvesties per UDP ir RTP/RTSP kaip 16 ISDB-T nešėjų veidrodį (pasirinktinai) 1*1000M Base-T Ethernet sąsaja, GE prievadas
Sistemos funkcija	Tinklo valdymas (WEB)
	Kinų ir anglų kalbos
	Ethernet programinės įrangos atnaujinimas
Įvairūs	Matmenys (W&kartus; L&kartus; H)		482 mm&kartų; 328 mm&kartų; 44 mm
	Aplinka		0–45 ℃ (darbas)；–20–80 ℃ (Sandėliavimas)
	Galios reikalavimai		AC 110V± 10%, 50/60Hz, AC 220&pliusmn; 10%, 50/60Hz
