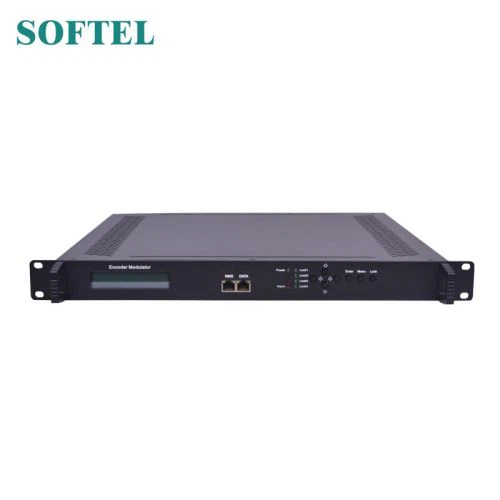

Skaitmeninės televizijos kodavimo moduliatorius
SFT3542I-4 yra skaitmeninės televizijos kodavimo moduliatorius, kuris apima kodavimą, tankinimas ir moduliavimas. Jis palaiko 4 HDMI įvesties, ir 128 IP įvesties su Data1 (GE) ir Data2 (FE) uosto. Jis taip pat palaiko DVB-T RF atlikti su 4 gretimų vykdo, ir remti Data1 (GE) išėjimo uosto remti 4 MPTS out. Šis pilnas prietaisas leidžia idealiai tinka mažų CATV galvos galinė sistema, ir tai protingas pasirinkimas viešbučio televizijos sistema, pramogų sistema sporto baras, ligoninė, butas ...
Pagrindinės funkcijos
4/8/12 HDMI įvestis, MPEG-4 AVC/H.264 Vaizdo kodavimas
MPEG1 Layer II Garso kodavimas ir garso stiprinimo reguliavimas
128 IP įvestis per UDP ir RTP protokolą
4 grupės tankinimo / moduliavimo išvesties kanalai
Palaikymo 4 MPTS IP (data1 tik) išvesties per UDP ir RTP
Parama DVB-T RF out
Support LOGO, OSD and QR code insertion for every local channel Parama LOGO, OSD ir QR kodas įterpimas kiekvienam vietiniam kanalui
Palaikymo PID remapping/tiksliai PGR reguliavimas / PSI / SI redagavimo ir įterpimo
Valdymas žiniatinklio valdymu ir lengvais atnaujinimais žiniatinklyje
Mažiausia kaina už kanalą, proveržio kaina
Skaitmeninės televizijos kodavimo moduliatoriaus techninė specifikacija
| Įvesties | 4 HDMI įėjimai 128 variantui IP įvestis per UDP ir RTP | |
| Video | Rezoliucija | 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P,720×576_50i,720×480_60i |
Kodavimo | MPEG-4 AVC/H.264 | |
Sparta bitais | 1Mbps~13Mbps kiekvienas kanalas | |
Tarifo valdymas | CBR/VBR | |
Garso | Kodavimo | MPEG-1 2 sluoksnis |
Ėminių ėmimo dažnis | 48KHz dažnis | |
Rezoliucija | 24 bitų | |
| Garso padidėjimas | 0-255 Reguliuojamas | |
Sparta bitais | 64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps | |
Tankinimas | Maksimalus PID Pakartotinis kopijavimas | 180 įvesties kanale |
Funkcija | PID remapping (automatiškai arba rankiniu būdu) | |
| Tikslus PGR reguliavimas | ||
| Automatiškai generuoti PSI/ SI lentelę | ||
| Moduliavimo(DVB-T) (12:00) | Standartinis | EN300744 EN300744 EN300744 EN3 |
FFT režimas | 2K, | |
Pralaidumo | 6M, 7M, 8M | |
| Žvaigždynas | QPSK, 16QAM, 64QAM | |
| Apsaugos intervalas | 1/4, 1/8, 1/16, 1/32 | |
| Fec | 1/2, 2/3, 3/4, 5/6, 7/8 | |
| Mer | ≥42 dB | |
| RF dažnis | 50~960MHz, 1KHz žingsnis | |
| RF išeiti | 4*RF COFDM DVB-T out (4 laikmenos) | |
| RF išvesties lygis | -28~ -3 dBm (77~ 97 dbμV), 0.1db žingsnis | |
Srauto išvestis | RF išvestis (F tipo sąsaja) | |
| 4 IP išvestis per UDP/RTP, 1* 1000 Base-T Ethernet sąsaja (tik Data1) | ||
Sistemos funkcija | Tinklo valdymas(WEB) | |
| Kinų ir anglų kalba | ||
| Eterneto programinės įrangos atnaujinimas | ||
Įvairūs | Matmuo (W×L×H) | 482 mm × 410mm × 44mm |
Aplinkos | 0 ~ 45 °C (darbas);-20~ 80°C (laikymas) | |
Galios reikalavimai | AC 110V± 10%, 50/60Hz, AC 220 ±10%,50/60Hz | |
Prevencijos priemonė
Įtaiso montavimas toje vietoje, kurioje aplinkos temperatūra yra nuo 0 iki 45 °C
Užtikrinti gerą ventiliaciją šilumos kriaukle ant galinio skydelio ir kitų šilumos kriaukle gręžinių, jei reikia Patikrinti įvesties AC elektros energijos tiekimo darbo diapazone ir jungtis yra teisinga prieš įjungiant prietaisą
RF išvesties lygio tikrinimas tolerantiškame diapazone skiriasi, jei tai būtina
Visų signalų kabelių tikrinimas buvo tinkamai prijungtas
Dažnai įjungti /išjungti įrenginį draudžiama; intervalas tarp kiekvieno įjungimo /išjungimo turi būti ilgesnis kaip 10 sekundžių.
Sąlygos turi atjungti maitinimo laidą
Pažeistas maitinimo laidas arba lizdas.
Bet koks į prietaisą teka skystis.
Bet kas sukelia junginių trumpas
Įrenginys drėgnoje aplinkoje
Įrenginys nukentėjo nuo fizinės žalos
Ilgai nenaudojamas.
Įjungus gamyklinius nustatymus ir atkūrus gamyklinius parametrus, įrenginys vis tiek negali tinkamai veikti.
Reikalinga techninė priežiūra
