DVB-C / T kodavimo moduliatorius

SFT3528S kodavimo moduliatorius: palaiko 8/16/24 HDMI įėjimus, DVB-C arba DVB-T RF išvestis

Siųsti užklausą

Parsisiųsti

produkto pristatymas

DVB-C / T koderio moduliatorius

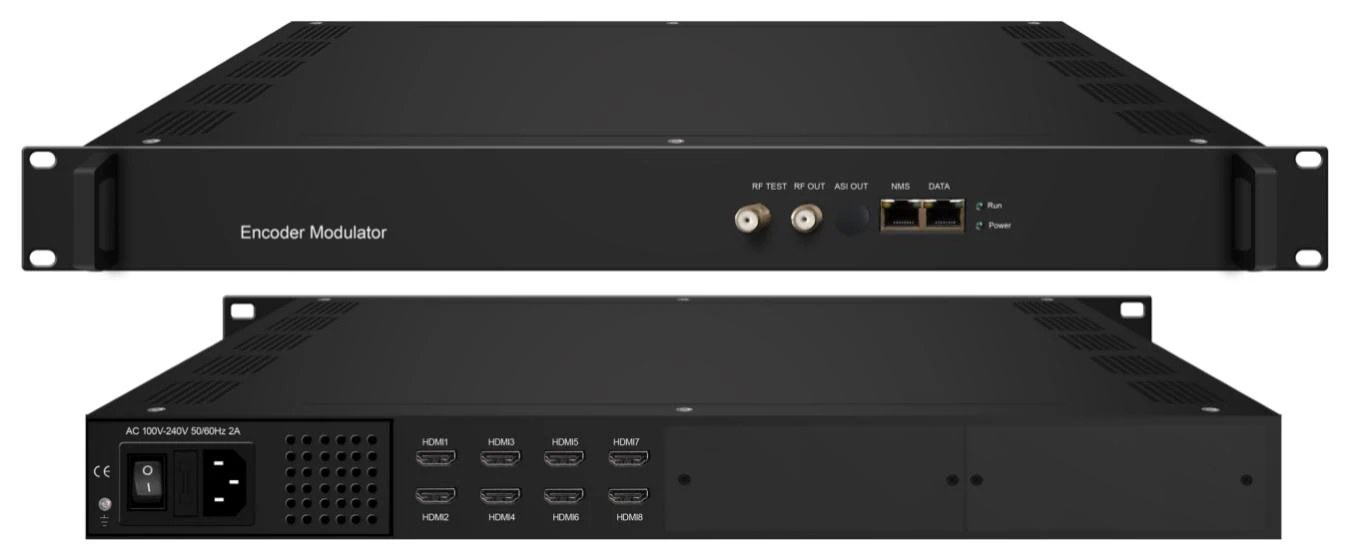

Produkto ekranas

SFT3528S yra profesionalus aukštos integracijos įtaisas, apimantis kodavimą, multipleksavimą ir moduliavimą vienoje dėžutėje. Jis palaiko 8 HDMI įėjimus ir DVB-C / T RF išvestį su 4 gretimais nešikliais ir 4 MPTS išvestimi kaip veidrodžiu iš 4 moduliacijos nešiklių per DATA (GE) prievadą.

Šis visų funkcijų įtaisas idealiai tinka mažoms CATV galvutės sistemoms, ir tai yra protingas pasirinkimas viešbučio TV sistemai, pramogų sistemai sporto bare, ligoninėje, apartamentuose ...

funkcijos

·Palaikykite LOGO, OSD ir QR kodo įterpimą kiekvienam vietiniam kanalui (palaikoma kalba: 中文, anglų, العربية, ไทย, हिन्दी, руская, اردو, jei norite sužinoti daugiau kalbų, kreipkitės į mus ...)

· 8 HDMI įvestis, MPEG-4 AVC / H.264 vaizdo kodavimas

· MPEG1 Layer II, LC-AAC ， HE-AAC garso kodavimo formatas ir AC3 Pass Through irpalaikyti garso stiprinimo reguliavimą

· 4 multipleksuojančių / moduliuojančių išvesties kanalų grupės

· 4 DVB-C arba DVB-T RF išvestis

· Palaiko „4MPTSIP“ išvestį per UDP ir RTP / RTSP

· Palaikykite PIDremapping / PSI / SI redagavimą ir įterpimą

· „Controlviaweb“ valdymas ir nesudėtingi atnaujinimai internete

Principų diagrama

Principle Chart

Specifikacijos

Įvestis	8HDMI įėjimai
Vaizdo įrašas	Kodavimas	MPEG-4 AVC / H.264
	Rezoliucija	Įdėta		1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
		Rezultatas		1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
	Bitų sparta	1Mbps ~13Mbps kiekvienas kanalas
	Įvertinimo kontrolė	CBR / VBR
Garso įrašas	Kodavimas	MPEG-1 sluoksnis2, LC-AAC, HE-AAC ir AC3 praeina
	Mėginių ėmimo dažnis	48KHz
	Rezoliucija	24 bitų
	Garso stiprinimas	0-255 Reguliuojamas
	MPEG-1 2 sluoksnio bitų sparta	48/56/64/80/96/112/128/160/192/224/256/320/384kbps
	LC-AAC bitų sparta	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC bitų sparta	48/56/64/80/96/112/128 kbps
Multipleksavimas	Maksimalus PID Perkartojimas	180 kanalų įvestis
	Funkcija	PID kartografavimas (automatiškai arba rankiniu būdu)
		Automatiškai sugeneruokite PSI / SI lentelę
Moduliacija	DVB-C	RF išėjimas			4* RF DVB-Ciš (4 vežėjų bendra produkcija)
		Standartinis			EN300 429 / ITU-T J.83A / B
		MER			≥ 40db
		RF dažnis			50~960MHz, 1KHz žingsnis
		RF išvesties lygis			-25~ -1dBm (82~105dbµV), 0,1 dBm
		Simbolių rodiklis			5.0Msps ~ 7.0Msps, 1ksps žingsnis
					J.83A	J.83B
		Žvaigždynas			16/32/64/128 / 256QAM	64/256 QAM
		Pralaidumas			8M	6M
	DVB-T	Standartinis			EN300744
		FFT režimas			2K,
		Pralaidumas			6M, 7M, 8M
		Žvaigždynas			QPSK, 16QAM, 64QAM
		Sargybos intervalas			1/4, 1/8, 1/16, 1/32
		FEC			1/2, 2/3, 3/4, 5/6, 7/8
		MER			≥42 dB
		RF dažnis			50~960MHz, 1KHz žingsnis
		RF išėjimas			4* RF COFDM DVB-T išvestis (4 vežėjų bendra produkcija)
		RF išvesties lygis			-28~ -3 dBm (77 ~ 97 dbµV), 0,1 dB žingsnis
Srauto išvestis	RF išvestis (F tipassąsaja)
	4IPMPTSprodukcijaper UDP / RTP/ RTSP, 1*1000M Bazė-TEthernet sąsaja
Sistemos funkcija	Network valdymas (WEB)
	Kinų ir anglų kalba
	Ethernet programinės įrangos atnaujinimas
Įvairūs	Matmenys (W × L × H)		482 mm ×328mm × 44mm
	Aplinka		0~45℃(darbas)；-20~80℃（Sandėliavimas）
	Maitinimo reikalavimai		AC 110V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz
