ISDB-T kodavimo modulis

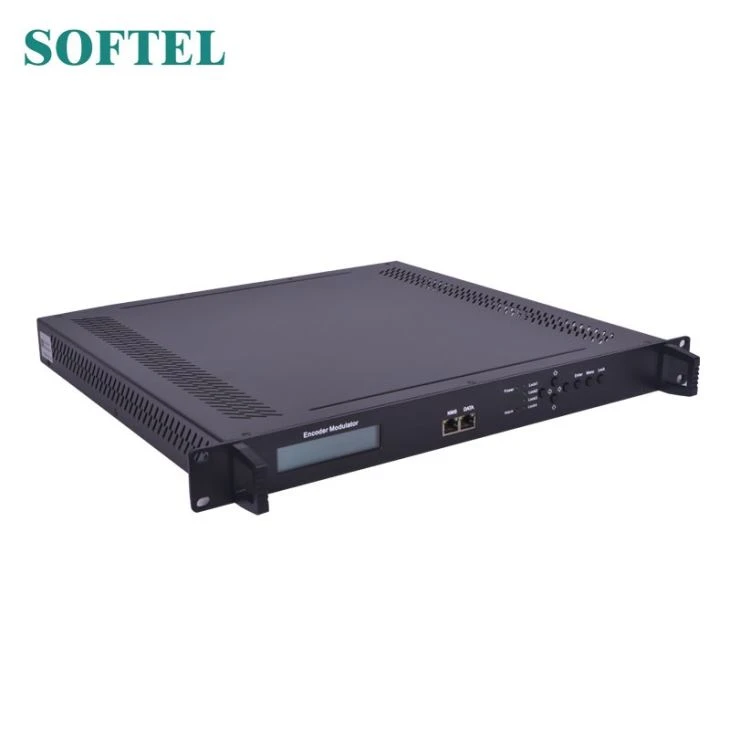

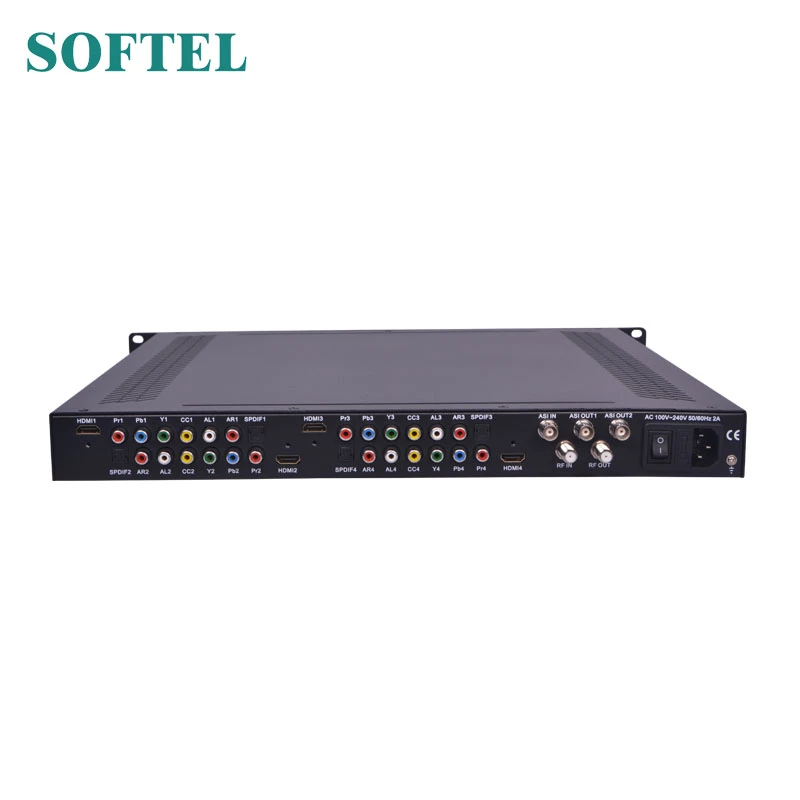

ISDB-T kodavimo moduliatorius„SFT3542B“ yra „viskas viename“ įrenginiai, kuriuose integruotas kodavimas (MPEG-2, MPEG-4 / AVC H.264) ir moduliacija, kad būtų galima konvertuoti HDMI / YPbPr signalus ir kt. Į skaitmeninį RF išėjimą. Norėdami patenkinti įvairius klientų reikalavimus, SFT3542B taip pat turi 1 ASI įvestį ir išvestį su 2 ASI prievadais ir 1 IP prievadu.
Pagrindiniai bruožai
MPEG2 HD&stiprintuvas; MPEG4 AVC H.264 HD vaizdo įrašų kodavimas
DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II garso kodavimas
Palaikykite „DD AC3“ (2.0 / 5.1 / 7.1) perėjimą
4 * HDMI / YPbPr kanalai
1 * ASI in re-mux; 1 * RF įvestis RF mišiniui
2 * DVB-T RF išvestis (4 * DVB-C RF, 2 * ISDB-T, 4 * ATSC išvestis pasirenkama); ASI out; IP išėjimas
Palaikymo CC (uždarojo tipo antraštė) EIA608 (tik iš CVBS šaltinio)
Palaikymas „Low Delay LCN“ (loginio kanalo numeris) palaikymas
Puiki moduliacijos kokybė
LCD ekranas, nuotolinio valdymo pultas ir programinė įranga
Internetinis NMS valdymas; Atnaujinimai per internetą
SpecifikacijosISDB-T kodavimo moduliatorius
Kodavimo skyrius | ||||
Vaizdo įrašas (HDMI) | Kodavimas | MPEG2; MPEG4 AVC / H.264 | ||
Sąsaja | HDMI * 4 | |||
Rezoliucija | 1920*1080_60i, 1920*1080_50i, | |||
1280*720_60p, 1280*720_50P | ||||
Mažas vėlavimas | Normalus, 1 režimas, 2 režimas | |||
Vaizdo santykis | 4:3; 16:9 | |||
Garsas (HDMI) | Kodavimas | MPEG1 II sluoksnis; MPEG2-AAC; MPEG4-AAC; DD AC3 (2.0); „DD AC3“ (2.0 / 5.1 / 7.1) perdavimas | ||
Sąsaja | HDMI * 4 (SPDIF netaikomas) | |||
Imties dažnis | 48 kHz | |||
Bito sparta | 64, 96, 128, 192, 256, 320 kbps | |||
Vaizdo įrašas (YPbPr) | Kodavimas | MPEG2; MPEG4 AVC / H.264 | ||
Sąsaja | YPbPr * 4 (RCA) | |||
Rezoliucija | 1920*1080_60i, 1920*1080_50i; | |||
1280*720_60p, 1280*720_50P | ||||
Garsas (L / R) | Kodavimas | MPEG1 II sluoksnis; MPEG2-AAC; MPEG4-AAC; DD AC3 (2.0); „DD AC3“ (2.0 / 5.1 / 7.1) perdavimas | ||
Sąsaja | 4 * stereofoninis / 8 * monofoninis | |||
Imties dažnis | 48 kHz | |||
Bito sparta | 64, 96, 128, 192, 256, 320 kbps | |||
DVB-T moduliatoriaus skyrius (pasirenkama) | ||||
Standartinis | EN300744 | |||
FFT režimas | 2K, 8K | |||
Pralaidumas | 6M, 7M, 8M | |||
Žvaigždynas | QPSK, 16QAM, 64QAM, | |||
Sargybinis Interva | 1/4, 1/8, 1/16, 1/32 | |||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
MER | ≥42 dB | |||
RF dažnis | 30 ~ 960MHz, 1 KHz žingsnis | |||
RF išėjimas | COFDM DVB-T išėjimas (2 nešikliai sujungti) | |||
RF išvesties lygis | -30 ~ -10 dbm (81 ~ 97 dbµV), 0,1 db žingsnis | |||
ISDB-T moduliatoriaus skyrius (pasirenkama) | ||||
Standartinis | PRIA STD-B31 | |||
Žvaigždynas | DQPSK, QPSK, 16QAM, 64QAM | |||
Sargybos intervalas | 1/32, 1/16, 1/8, 1/4 | |||
Perdavimo režimas | 2K, 4K, 8K | |||
Sargybos intervalas | 1/32, 1/16, 1/8, 1/4 | |||
Kodo norma | 1/2, 3/4, 5/6, 7/8 | |||
RF dažnis | 30 ~ 999MHz, 1KHz žingsnis | |||
Sistema | ||||
Vietinė sąsaja | LCD + valdymo mygtukai | |||
Nuotolinis valdymas | Žiniatinklio NMS | |||
Kalba | Anglų | |||
„Stream Out“ | 2 ASI veidrodinis (BNC tipas, 100M); IP (4 SPTS) per UDP, RTP / RTSP išėjimas (RJ45, 100M) | |||
NMS sąsaja | RJ45, 100M | |||
Generolas | ||||
Maitinimas | Kintamoji srovė 100 V ~ 240 V | |||
Matmenys | 482 * 400 * 44 mm | |||
Svoris | 4,5 kg | |||
Darbinė temperatūra | 0~45℃ | |||
