CATV optinis į Ethernet keitiklį

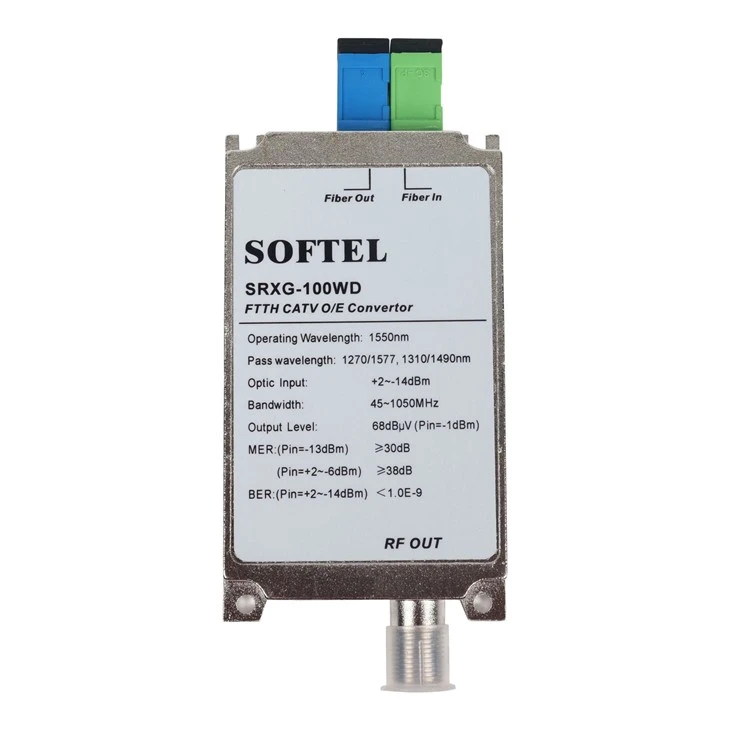

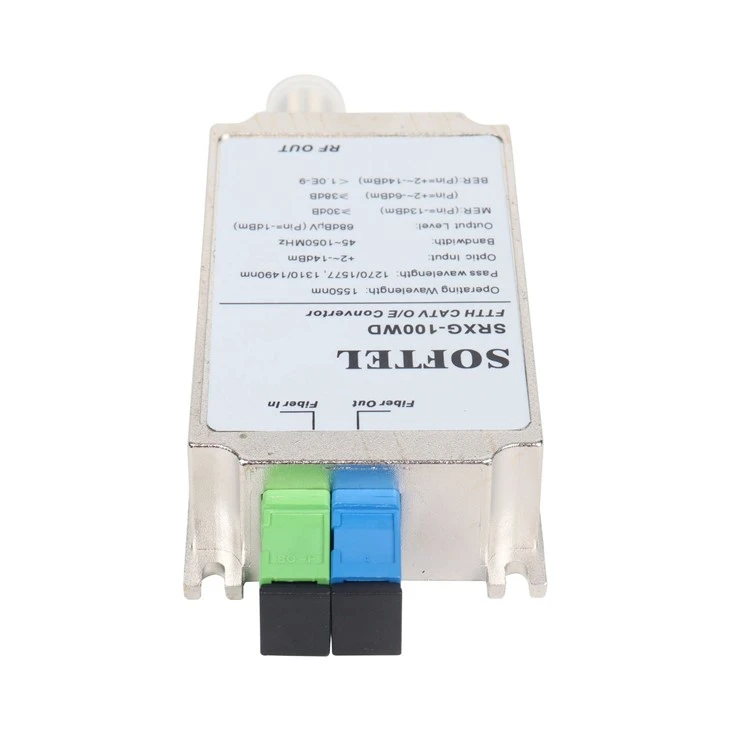

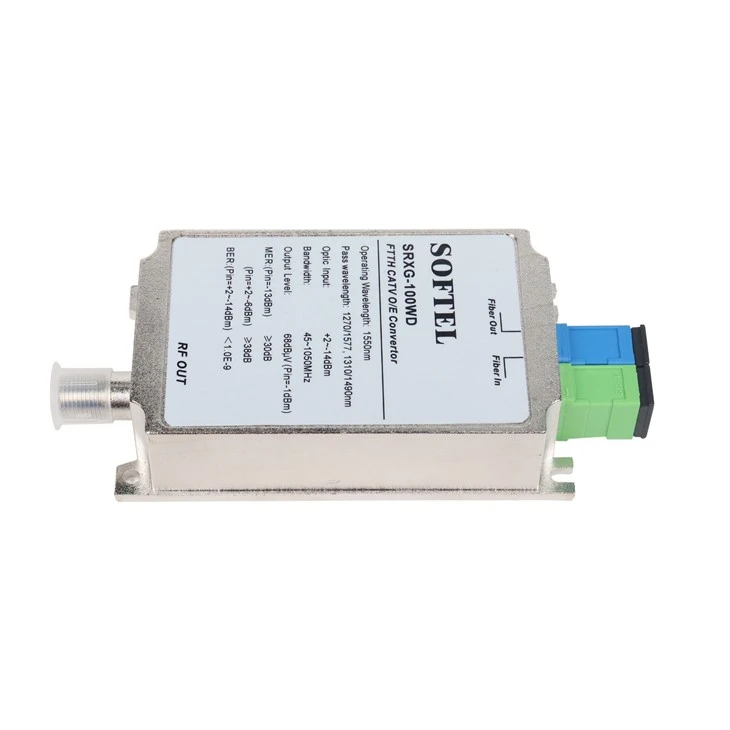

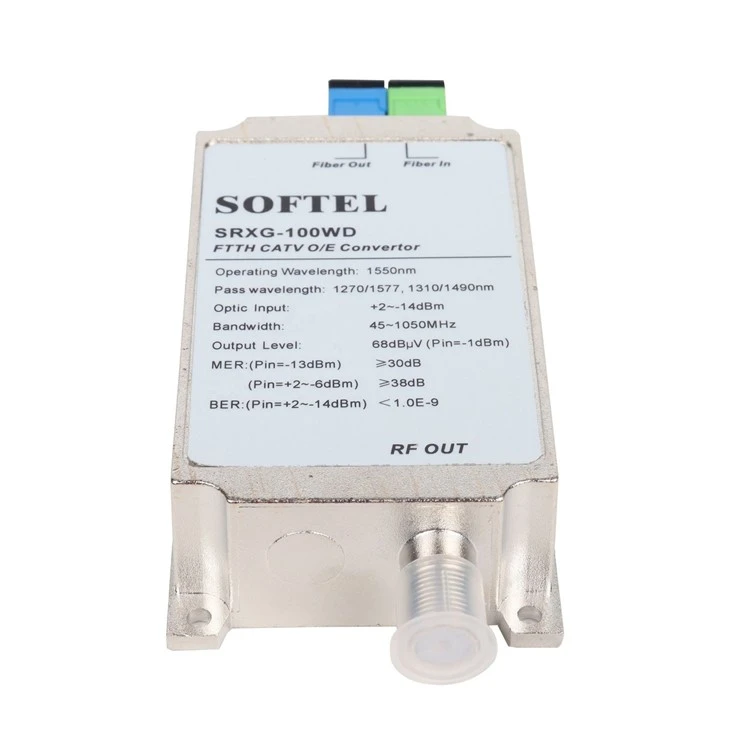

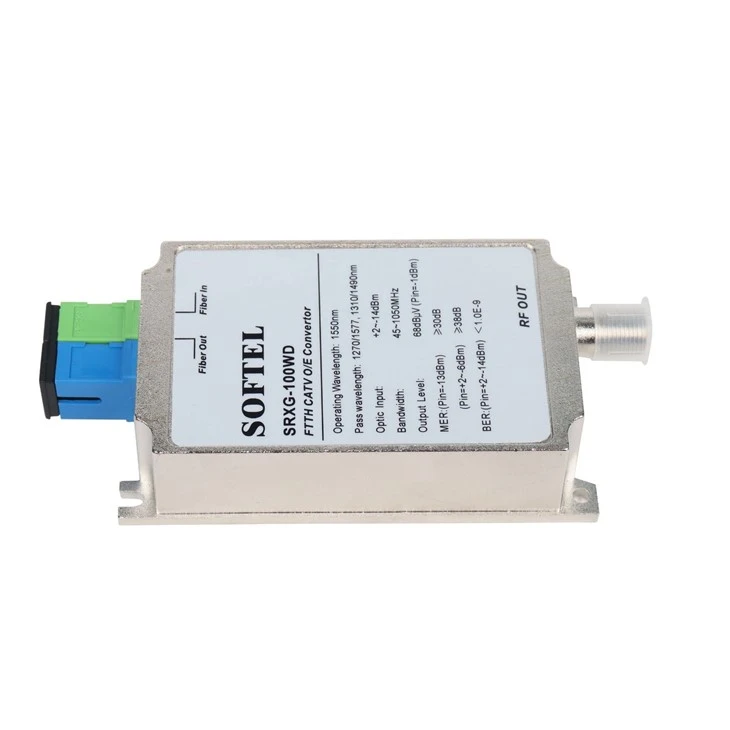

SRXG-100WD
FTTH CATV pasyvusis mazgas O/E Convertor
„SRXG-100WD CATV Converter“ skirtas skaitmeninei televizijai, pluoštui į namus. Ši mašina priima didelio jautrumo optinį priėmimo vamzdį, be maitinimo šaltinio, be energijos suvartojimo. Kai įvesties optinio galios išvesties lygio kaištis =-1 dbm, vo =68 dbuv, ekonominė, lanksti taikymo integracija, pluošto pritaikymas namų tinkle.
Jis yra įmontuotas CWDM, tinkamas vieno pluošto trigubo bangos ilgio sistemai, CATV veikimo bangos ilgiui 1550 nm, pravažiavimo bangos ilgį 1270/1577nm ir 1310/1490nm, gali patogiai sujungti EPON, GPON, XG-PON ONU.
Produkto funkcija
1. Nereikia energijos
2. Darbo pralaidumas 45 ~ 1050MHz
FTTH specifikacijosCATV optinis į Ethernet keitiklį
|
Optinė funkcija |
Optinė funkcija |
Vienetas |
Rodyklė |
Papildymas |
|
CATV darbo bangos ilgis |
(nm) |
1540~1560 |
||
|
Pass bangos ilgis |
(nm) |
1270/1577, 1310/1490 |
||
|
Kanalo izoliacija |
(db) |
Didesnis arba lygus 40 |
1550 nm ir 1490nm |
|
|
Gaunanti galią |
(DBM) |
+1~-15 |
||
|
Optinis grąžinimo nuostolis |
(db) |
Didesnis arba lygus 55 |
||
|
Optinio pluošto jungtis |
SC/APC |
Įvestis |
||
|
RF funkcija |
Darbo pralaidumas |
(MHz) |
45 ~ 1050MHz |
|
|
Išvesties lygis |
(DBμV) |
61.9 - 64.4 |
Skaitmeninė televizija (PIN=-1 dbm) |
|
|
Grąžinimo praradimas |
(db) |
Didesnis arba lygus 14 |
47 ~ 862 MHz |
|
|
Išvesties varža |
(Ω) |
75 |
||
|
Išvesties prievado numeris |
1 |
|||
|
RF kaklaraištis |
F-Female |
|||
|
Skaitmeninės televizijos funkcija |
OMI |
(%) |
4.3 |
|
|
Mer |
(db) |
34.7 - 35.5 |
PIN=-1 dbm |
|
|
28.7 - 31 |
PIN=-13 dbm |
|||
|
Ber |
<1.0E-9 |
PIN: +1 ~ -15dbm |
||
|
Bendroji savybė |
Darbo temperatūra |
(laipsnis) |
-20~+55 |
|
|
Sandėliavimo temp |
(laipsnis) |
-40~85 |
||
|
Darbo santykinė temp |
(%) |
5~95 |
Testo duomenys
|
Testo reikalavimas: 366MHz |
||||||
|
Kaištis |
Išvesties sluoksnis (DBUV) |
Mer |
Išvesties skirtumas |
MER skirtumas |
||
|
(DBM) |
Maks |
Min |
Maks |
Min |
||
|
0 |
65.1 |
63.2 |
35 |
33.6 |
1.9 |
1.4 |
|
-1 |
64.4 |
61.9 |
35.5 |
34.7 |
2.5 |
0.8 |
|
-2 |
63.1 |
60.7 |
36.3 |
35.4 |
2.4 |
0.9 |
|
-3 |
62.1 |
59.6 |
37.8 |
35.5 |
2.5 |
2.3 |
|
-4 |
60.7 |
58.5 |
39.2 |
35.2 |
2.2 |
4 |
|
-5 |
58.6 |
56.5 |
39.8 |
35.7 |
2.1 |
4.1 |
|
-6 |
57.2 |
55.2 |
39.8 |
35.7 |
2 |
4.1 |
|
-7 |
55.5 |
53.5 |
39.5 |
35.5 |
2 |
4 |
|
-8 |
53.4 |
51.5 |
39.2 |
34.7 |
1.9 |
4.5 |
|
-9 |
51.3 |
50 |
37.3 |
35.2 |
1.3 |
2.1 |
|
-10 |
49.8 |
48.3 |
35.9 |
34 |
1.5 |
1.9 |
|
-11 |
47.9 |
46.4 |
34.5 |
32.3 |
1.5 |
2.2 |
|
-12 |
45.8 |
44.5 |
32.8 |
30.5 |
1.3 |
2.3 |
|
-13 |
43.9 |
42.4 |
31 |
28.7 |
1.5 |
2.3 |
|
-14 |
41.9 |
40.6 |
29.4 |
26.8 |
1.3 |
2.6 |
|
-15 |
39.9 |
38.7 |
27.7 |
25.7 |
1.2 |
2 |
