Skaidulinis optinis palydovinis imtuvas
Skaidulinis optinis palydovinis imtuvas
Trumpas pristatymas

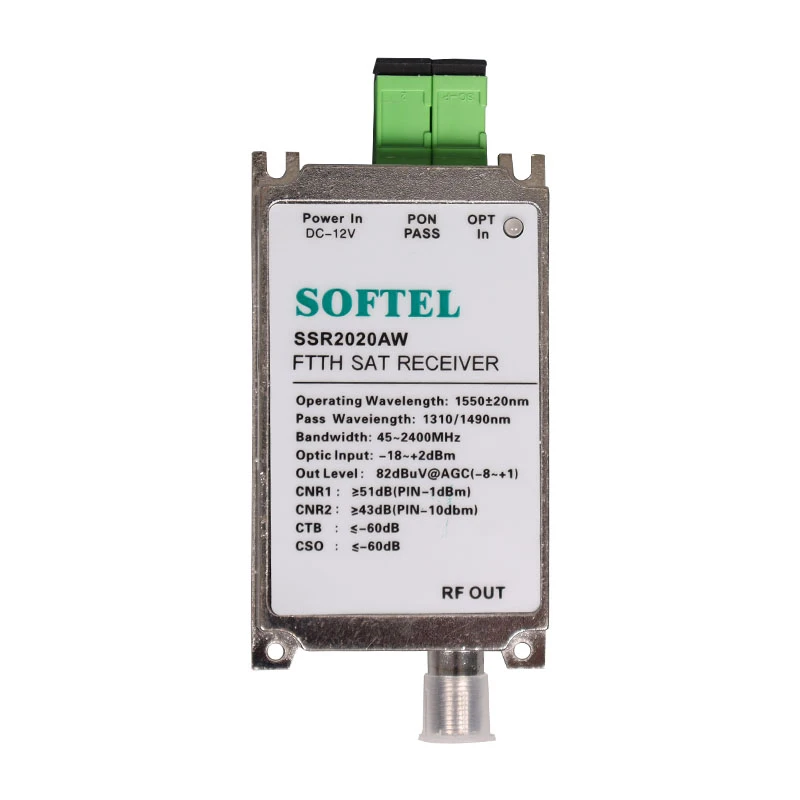

SSR2020AW, kurio veikimo dažnis yra 45–2400 MHz, yra FTTH CATV šviesolaidinis palydovinis imtuvas, naudojamas CATV ir palydoviniame tinkle. SSR2020AW dideliame dinaminiame diapazone gaunamos optinės galios plius 2 dBm ~ -18 dBm, pasižymi puikiomis savybėmis.
funkcijos
Modelio numeris: SSR2020AW;
Šis šviesolaidinis palydovinis imtuvas yra skirtas trigubo atkūrimo FTTH.
Integruota WDM technologija, taikoma GEPON/GPON/XGPON sistemai
AGC funkcija Neprivaloma
Dažnių diapazonas 45-2400MHz, skirtas CATV ir palydoviniam tinklui
Įtampa: DC adapteris ir RF prievadas
RF sąsaja, skirta CATV
Optinė išvesties sąsaja duomenims SC/APC arba SC/PC parinktis
SpecifikacijosSkaidulinis optinis palydovinis imtuvas
|
Numeris Prekė |
Vienetas |
apibūdinimas |
Pastaba |
|
|
Kliento sąsaja |
||||
|
1 |
RF jungtis |
|
75Ω "F" jungtis |
Jungtinis standartas |
|
2 |
Optinė įvesties jungtis |
|
SC/APC |
|
|
2 |
Optinės išvesties jungtis |
|
SC/PC |
|
|
3 |
Nuolatinės srovės tiekimas |
|
DC adapteris |
|
|
Optinis parametras |
||||
|
4 |
Optinė įvesties galia |
dBm |
-18 ~ plius 2 |
|
|
5 |
Optinis grąžinimo praradimas |
dB |
15 (min.), 45 (tipas) |
|
|
6 |
Veikimo bangos ilgis (Rx) |
nm |
1550±10 |
|
|
7 |
Atsakingumas |
A/W |
>0.9 |
1310-1490nm |
|
8 |
Įdėjimo praradimas |
dB |
{{0}}.4 (tipas), 0,6 (maks.) |
|
|
9 |
Praleisti bangos ilgį |
nm |
1310/1490 |
Individualus XGPON |
|
10 |
Isolation |
dB |
40 (min.) |
|
|
11 |
Optinio pluošto tipas |
|
SM 9/125um SM pluoštas |
|
|
RF parametras |
||||
|
12 |
Dažnių diapazonas |
MHz |
45~2400 |
|
|
13 |
Juostos plokštumas (40~860) |
dB |
<±1 |
|
|
14 |
Juostos plokštumas (950–2150) |
dB |
<±2 |
|
|
15 |
Išvesties lygis |
dBuV |
83±2 |
AGC asortimentas |
|
16 |
Optinis AGC diapazonas |
dBm |
-8 ~ plius 2 |
|
|
17 |
RF stiprinimo diapazonas |
dB |
20 |
|
|
18 |
Išėjimo varža |
Omai |
75 |
|
|
19 |
CATV išvesties dažn. Atsakymas |
MHz |
40-860 |
|
|
20 |
C/N |
dBc |
54 |
|
|
21 |
CSO |
dBc |
60 |
|
|
22 |
CTB |
dBc |
60 |
|
|
Kitas parametras |
||||
|
23 |
Maitinimo įvesties įtampa |
VDC |
9V & 12V |
|
|
24 |
Energijos sąnaudos |
W |
<2 |
|
|
25 |
Matmenys |
mm |
50*88*22 |
|
|
26 |
Grynas svoris |
KILOGRAMAS |
0.119 |
|
