Pasyvus optinis imtuvas

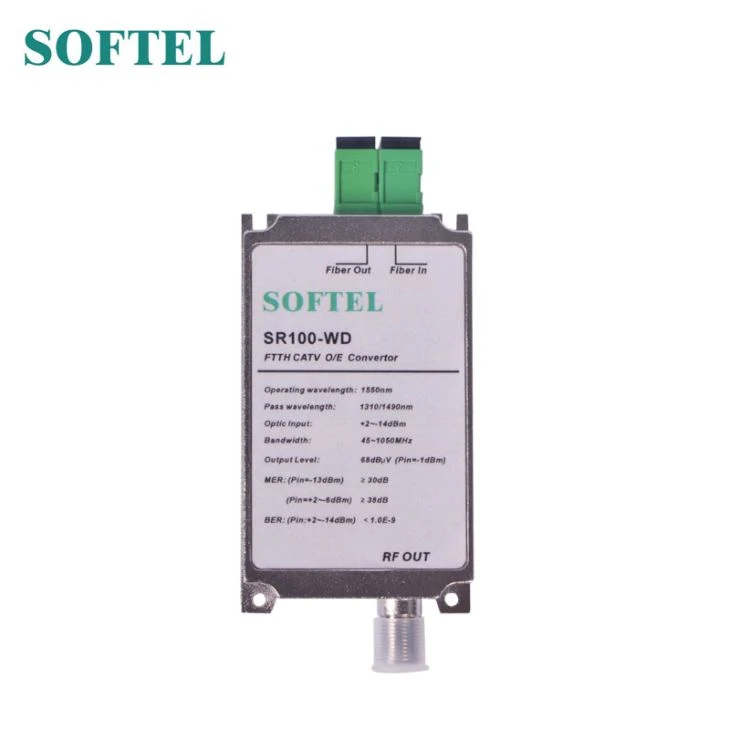

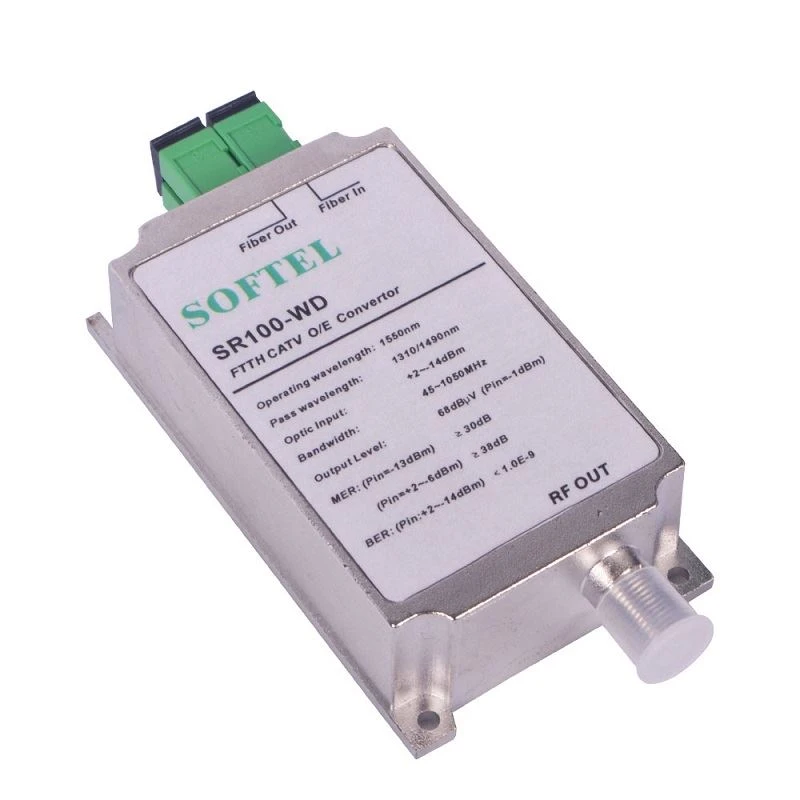

SR100-WD yra pasyvus optinis imtuvas. Su įmontuotu CWDM, jis tinka vieno pluošto trigubos bangos ilgiui sistemai. Jo CATV darbinis bangos ilgis yra 1550 nm. Praleidžiamosios bangos ilgis yra 1310 / 1490 nm. Jis gali patogiai prijungti EPON ONU, GPON.
Charakteristikos
1. Šiam mazgui nereikia maitinimo.
2. Darbo juostos plotis yra 45 ~ 1050 MHz.
3. Išvesties lygis yra 68 dBμV (PIN=-1dBm).
ParametraiPasyvus optinis imtuvas
Punktas | Vienetas | Techninis parametras | Papildas | |
CATV darbo bangos ilgio | nm | 1540~1563 | ||
Praleidžiamojo bangos ilgio | nm | 1310~1490 | ||
Kanalo izoliacija | dB | ≥40 | 1550 nm&stipris; 1490 nm | |
Atsakas | A/W | ≥0.85 | 1310 nm | |
≥0.9 | 1550 nm | |||
Priimančios galią | dBm | +2~-14 | ||
Optinio grąžinimo praradimas | dB | ≥55 | ||
Optinio pluošto jungtis | SC / APC | |||
RF parametras | Darbo pralaidumas | MHz | 45~1050 | |
Vardinis išėjimo lygis | dBμV | ≥ 68 | Skaitmeninė televizija (pin=-1dBm) | |
Išėjimo grąžos nuostoliai | dB | ≥ 14 | 47 ~ 862 MHz | |
Išėjimo varža | Ω | 75 | ||
Išvesties prievado numeris | 1 | |||
RF jungtis | F-moteris | |||
Bendras bruožas | Darbinė temperatūra | ºC | -20~+55 | |
Laikymo temp | ºC | -40~+85 |
