CATV imtuvas su WDM
Build-in WDM
Įvesties bangos ilgis: 1310/1550nm; CATV Valdymas: 1540~1563nm.

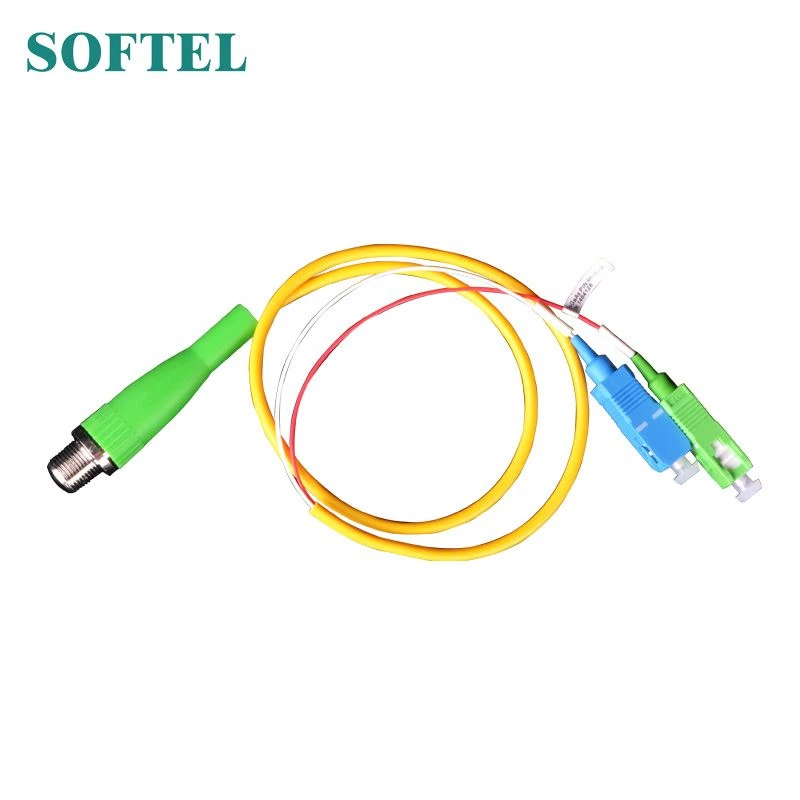

CATV imtuvas su WDM
SR100 serijos CATV konverteris skaitmeninei televizijai, pluoštas į namus. Kai įvesties optinės galios lygis Pin = -1dBm, Vo = 6 8dB V, gali būti ekonomiškai ir lanksčiai taikyti trijų tinklų, pluošto integravimą į namų tinklo taikymo.
SR100F-WD, CATV imtuvas su WDM, priima didelio jautrumo optinį priėmimo vamzdį, be maitinimo šaltinio, be energijos suvartojimo.
Specifikacijos
| CATV imtuvas su WDM | Optinio siobikos funkcija | Indeksas | Papildas |
Optinis parametras | CATV darbo bangos ilgis | 1540~1563 nm | |
Praėjimo bangos ilgis | 1310~1490 nm | ||
Kanalų izoliavimas | ≥40 dB | ||
Atsakas | ≥0,85 a/m | 1310nm | |
≥0,9 a/m | 1550 m | ||
Maitinimo gavimas | +2~-14 dBm | ||
Optinis grąžinimo praradimas | ≥55 dB | ||
Optinio pluošto jungtis | SC / APC | ||
RF parametras | Darbo pralaidumas | 45–1050 MHz | |
Išvesties lygis | 68 dBμV | Skaitmeninė televizija (pin=-1dBm) | |
Grąžinimo nuostolis | ≥14 dB | 47~862MHz | |
Išėjimo pilnutinė varža | 75 Ω | ||
Išvesties prievado numeris | 1 | ||
RF susiejimas | F-moteris | ||
Bendroji funkcija | Darbo tempas | -20~ + 55 °C | |
Sandėliavimo tempas | -40~+85 °C | ||
Santykinė darbo temperatūra | 5~95 °C |
Pastaba
1. SR100, SR100-WF, SR100F, SR100F-WF ir tiesiogiai prijungto RF įvesties prievado priedėlis (STB). SR100-WD vartotojo laidų dėžutė.
2. Naudojant RD jungtį, o RF įvesties sąsaja turi būti priveržiama iki STB. Priešingu atveju žemė yra bloga ir sukels aukšto dažnio segmentus Skaitmeninės TELEVIZIJOS signalai MER degradacija.
3. Laikykite optinę jungtį švarią, bloga nuoroda sukels per žemą RF išvesties lygį.
