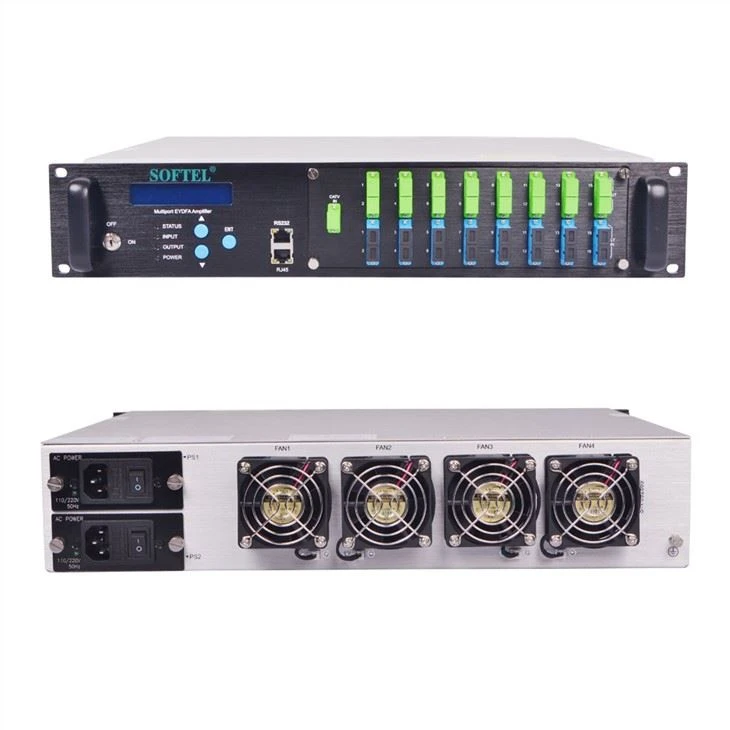

WDM EDFA 16 prievadas 23dBm

EDFA 16 prievadas 23dBm su įmontuotu WDM, tinkamas naudoti FTTx tinklui, suteikia lankstų ir nebrangų sprendimą trijų tinklų ir FTTH integravimui.

Siųsti užklausą

produkto pristatymas

WDM EDFA 16 prievadas 23dBm

I. Apžvalga

SPA-XX serijos 1550 nm didelės galios skaidulinis stiprintuvas naudoja dviejų pakopų stiprintuvą, pirmasis etapas - mažo triukšmo EDFA, antrasis - didelės galios EYDFA, bendra išėjimo optinė galia gali siekti 37 dBm. Jis gali pakeisti kelias ar dešimtis EDFA, o tai gali labai sumažinti tinklo kūrimo ir priežiūros išlaidas bei sumažinti galvos galų erdvę. Kiekvienas išvesties prievadas yra integruotas su CWDM, kad būtų galima multipleksuoti CATV signalą ir OLT PON duomenų srautą. Įrenginys vaidins vis svarbesnį vaidmenį nuolat plečiant ir plečiant šviesolaidinį tinklą. Tai labai stabilus, bet nebrangus sprendimas, skirtas trigubai žaismui ir didelės srities aprėpčiai FTTH.

II. funkcijos

Kiekvienas išvesties prievadas yra integruotas su CWDM.
Suderinamas su bet kuriuo FTTx PON: EPON, GPON, 10GPON
Jis naudoja aukščiausios prekės ženklo siurblio lazerį ir dvigubą aktyvųjį pluoštą
Reguliuojamas išėjimas, reguliavimo diapazonas: 0~-4dBm.
RF testas priekiniame skydelyje (pasirinktinai).
Integruotas dvigubas maitinimo šaltinis, automatiškai perjungiamas ir palaikomas karštas kištukas.
Pateikiama standartinė RJ45 sąsaja, palaikanti SNMP ir WEB nuotolinį tinklo valdymą.
Jis turi automatinės mažos įvesties arba be įvesties apsaugos funkciją. Kai įvesties optinė galia yra mažesnė už nustatytą vertę, lazeris automatiškai išsijungs, kad apsaugotų įrenginio veikimo saugą.

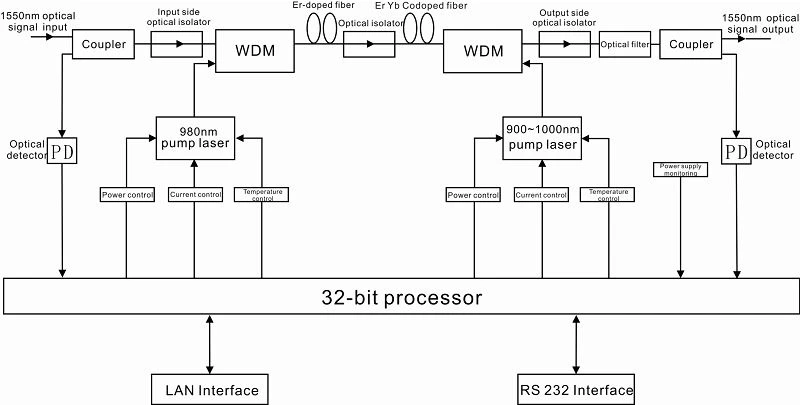

Ⅲ. Blokinė schema

EDFA block diagram

Ⅳ. Produkto parametrai of1550nm edfa 32 pon wdm

Prekė		Vienetas	Technikos parametrai
CATV praleidžia bangos ilgį		nm	1545 - 1565
PON pratekėjimas per bangos ilgį		nm	1260 - 1360 1480 - 1500
PONįdėjimo praradimas		dB	& lt;0,8
Isolation		db	& gt;15
CATV optinio įvesties galios diapazonas		dBm	-3 - +10
Didžiausia optinė išvesties galia		dBm	36
Išėjimo galios stabilumas		dBm	±0.5
Triukšmo figūra		dB	≤ 5,0 (optinė įvesties galia 0 dBm, λ=1550 nm)
Grąžinimo praradimas	Įvestis	dB	≥ 45
	Išvestis	dB	≥ 45
Optinės jungties tipas			SC/APC
C/N		dB	≥ 50	Bandymo būklė pagal GT/T 184-2002.
C/CTB		dB	≥ 63
C/CSO		dB	≥ 63
Maitinimo įtampa		V	A: AC160V - 250V (50 Hz); B: DC48V
Vartojimas		W	≤ 70
Darbo temperatūros diapazonas		°C	0 - +55
Maksimali darbinė santykinė drėgmė		%	Maksimalus 95% nėra kondensato
Laikymo temperatūros diapazonas		°C	-30 - +70
Maksimali laikymo santykinė drėgmė		%	Maksimalus 95% nėra kondensato
Matmenys		mm	483(L)× 440(W)× 88(H)

Ⅴ. Modelių ir galios palyginimo lentelė

Modelis	Bendra išėjimo galia (dBm)	Išvesties prievadų numeris	Išvesties galia vienam prievadui (dBm)
SPA-4 -18	25	4	18
SPA-4 -19	26	4	19
SPA-4 -20	27	4	20
SPA-4 -21	28	4	21
SPA-4 -22	29	4	22
SPA-4 -23	30	4	23
SPA-4 -24	31	4	24
SPA-8 -15	26	8	15
SPA-8 -16	27	8	16
SPA-8 -17	28	8	17
SPA-8 -18	29	8	18
SPA-8 -19	30	8	19
SPA-8 -20	31	8	20
SPA-8 -21	32	8	21
SPA-8 -22	33	8	22
SPA-8 -23	34	8	23
* SPA-8 -24	35	8	24
SPA-16 -15	29	16	15
SPA-16 -16	30	16	16
SPA-16 -17	31	16	17
SPA-16 -18	32	16	18
SPA-16 -19	33	16	19
SPA-6 -20	34	16	20
* SPA-16 -21	35	16	21
* SPA-16 -22	36	16	22
