Vieno modulio optinis kabelis
Vieno modulio optinis kabelis
apibūdinimas

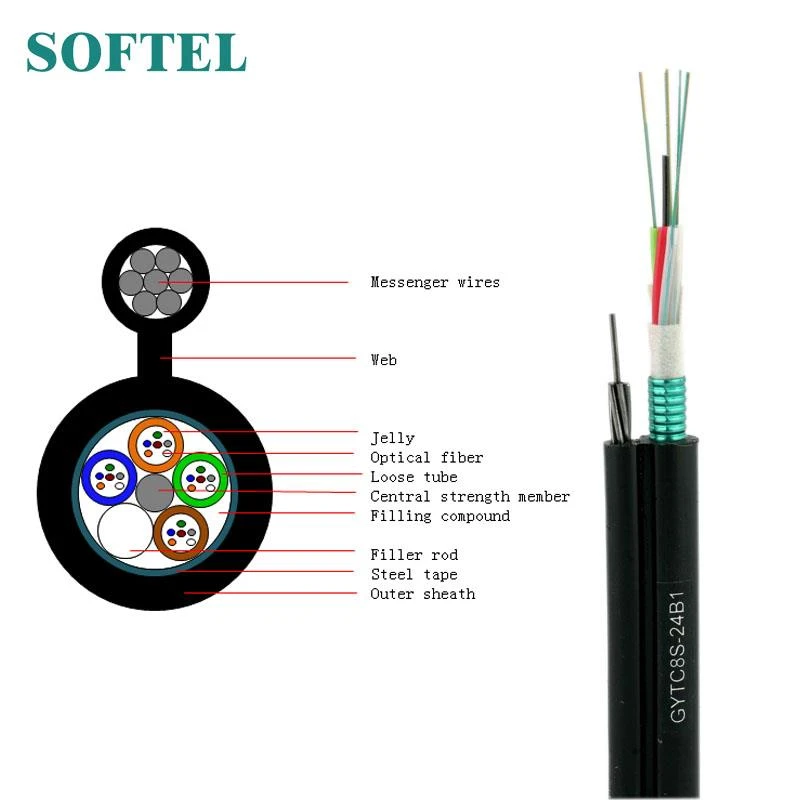

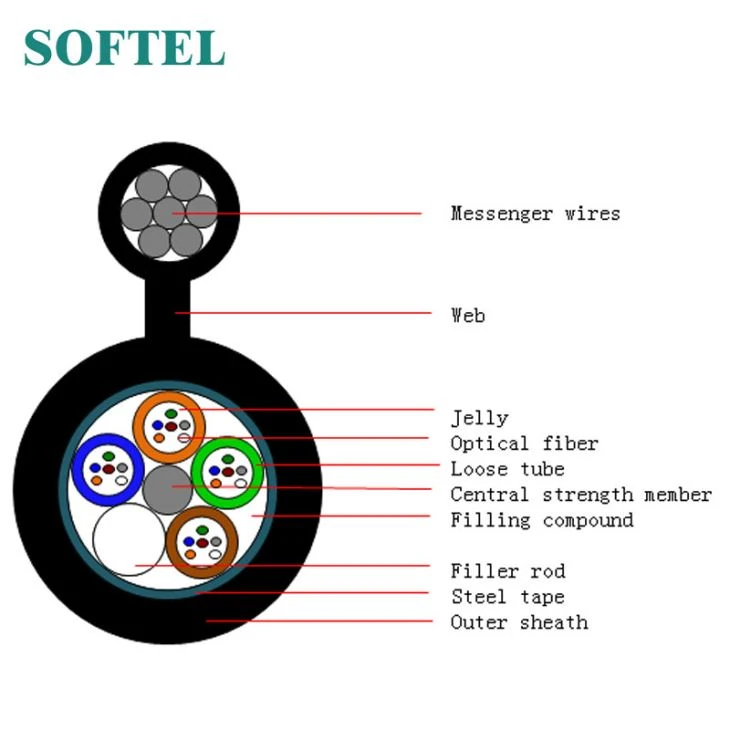

Šis metalinis centrinis stiprumo elementas iš plieninės vielos ir drėgmės barjero vidinio apvalkalo su plienine pranešančia viela yra toks vienmodžio optinio pluošto kabelis, tinkantis montuoti ant galvos, pvz., Nuo stulpo iki stulpo arba nuo stulpo iki namo.
Būdingas optinis pluoštas (G652D pluoštas)
Režimo lauko skersmuo (1310 nm): 9,2 mm ± 0,4 mm
Režimo lauko skersmuo (1550 nm): 10,4 mm ± 0,8 mm
Laidinio pluošto (lcc) bangos ilgis: 1260 nm
Slopinimas esant 1310 nm: 0,36 dB / km
Slopinimas 1550 nm atstumu: 0,22 dB / km
Lenkimo nuostolis esant 1550 nm (100 posūkių, 30 mm spindulio): 0,05 dB
Dispersija diapazone 1288–1339 nm: £ 3,5ps / (nm • km)
Dispersija esant 1550 nm: £ 18ps / (nm • km)
Dispersijos nuolydis esant nuliniam dispersinės bangos ilgiui: £ 0,092ps / ((nm2 • km))
Matmenų charakteristikos
Paskyrimas | Maks. skaičius | Plieninė viela / stovas | Suvyta | Nominalus kabelis | Nominalus kabelis |
Pluoštų viename vamzdyje | Skersmuo (mm) | vienetų | skersmuo (mm) | svoris (kg / km) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
Mechaninis&stiprintuvas; Aplinkos charakteristikos
Punktas | Vieno režimo optinio pluošto charakteristikos | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
Tempiamasis stipris | 9000N | 10000N | 12000N |
Atsparumas gniuždymui | 1 000/100 mm | ||
Diegimo metu | 20 kartų kabelio skersmuo | ||
Po įdiegimo | 10 kartų kabelio skersmuo | ||
Messenger laidas | Skersmuo: 1,2 mm x 7 plieninės vielos gijos | ||
Sandėliavimas (° C) | Nuo -50 iki+70 | ||
Veikiantis (° c) | Nuo -40 iki+60 | ||
