ADSS optinio pluošto kabelis

ADSS Optinio pluošto kabelis yra palaidi vamzdžio stilius, optinio pluošto kabelis su FRP centrinio stiprumo nariu

Siųsti užklausą

produkto pristatymas

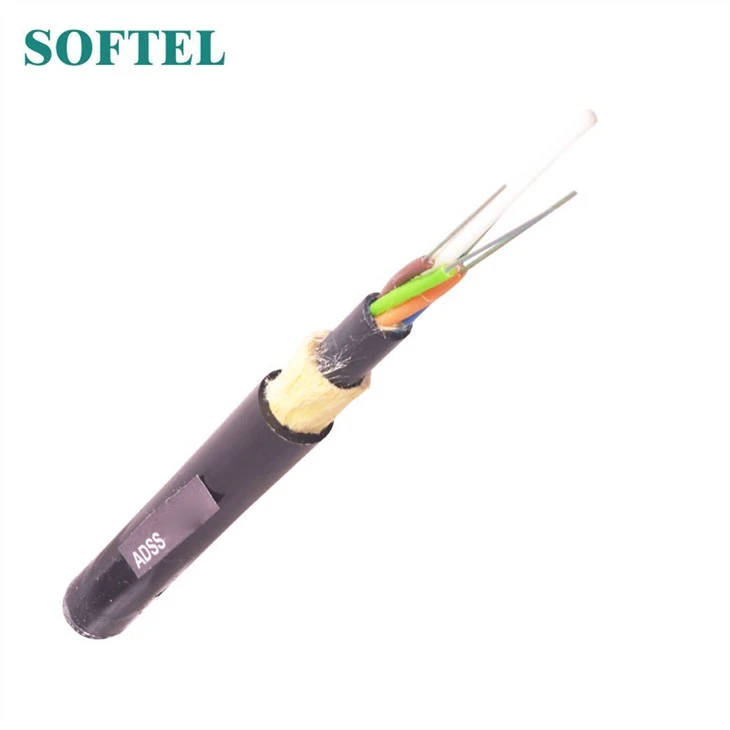

ADSS optinio pluošto kabelis

ADSS Optical Fiber Cable

ADSS optinio pluošto kabelio produkto apžvalga

Palaidų vamzdžių konstrukcija, vamzdžių želė užpildyta, elementai (vamzdžiai ir užpildai, jei reikia) išdėstyti aplink nemetalinę centrinio stiprumo narį, poliesterio siūlai, naudojami kabelio šerdims surišti, vandens blokavimo juosta apvyniota kabelio šerdį, aramidiniai siūlai sustiprinti, 1 ripcord ir PE išorinis apvalkalas.

Aprašymas / kontrolė

1.ADSS kabelis yra laisvas vamzdis suvyta. Pluoštai, 250μm, yra išdėstyti į palaidą vamzdelį, pagamintą iš didelio modulio plastikų. Vamzdžiai užpildyti vandeniui atspariu užpildymo junginiu.

2.Vamzdžiai (ir užpildai) yra suvyta aplink FRP (Fiber Reinforced Plastic) kaip nemetalo centrinio stiprumo narys į kompaktiškas ir apskrito kabelio branduolys.

3.Po to, kai kabelio šerdis užpildoma užpildymo junginiu. jis padengtas plonu PE (polietileno) vidiniu apvalkalu.

4.Po to, kai suvyta sluoksnis aramidinių siūlų yra taikomas virš vidinio apvalkalo kaip stiprumo narys, kabelis yra baigtas pe arba AT (anti-tracking) išorinis apvalkalas.

ADSS Optical Fiber Cable 2

Fiber & vamzdžio spalvos kodasišADSS optinio pluošto kabelis

ne	1	2	3	4	5	6
Spalva	Mėlyna	Oranžinė	Žalia	Ruda	Šiferis	Balta
ne	7	8	9	10	11	12
Spalva	Raudona	Juoda	Geltona	Violetinė	Rožinė	Aqua

ADSS Optical Fiber Cable 3

ADSS optinio pluošto kabelio gaminio parametrai

Sn	Elementą	Vieneto	Vertė
1	ne. iš pluoštų	Skaičius	24
2	ne. skaidulų viename vamzdelyje	Skaičius	6
3	Kabelio konstrukcija	Skaičius	nuo 1+6
4	Išorinio apvalkalo storis	Mm	Nominalus 1,7
5	Kabelio skersmuo (±5%)	Mm	11.0
6	Kabelio svoris (±10%)	kg/km	88
7	Didžiausias leistinas įtempimas	N	4000
8	Trumpalaikis sutraiškyti	N/100mm	1000
9	Span	M	≤100
10	Vėjo greitis	km/h	nuo 60 iki 140
11	Ledo storis	Mm	0
12	Montavimo sag	%	≥1,0

Funkcijos:

1. Galima montuoti neišjungiant maitinimo
2. Puikus AT našumas. Didžiausias indukcinis AT apvalkalo veikimo taškas gali siekti 25kV
3. Lengvas ir mažas skersmuo, mažinantis apkrovą, kurią sukelia ledas ir vėjas, ir bokštų ir laikiklio apkrovą
4. Didelis span ilgis ir didžiausias span yra daugiau nei 1000m
5. Geras tempiamojo stiprio ir temperatūros našumas
6. Projektavimo trukmė yra 30 metų

7.Projektuojant ADSS kabelį, visapusiškai atsižvelgiama į tikrąjį orinių elektros linijų statusą.

8.Orinių elektros linijų, kurių galia iki 110kV, atveju taikomas PE išorinis apvalkalas.

9.110kV arba didesnėms elektros linijoms. AT išorinis apvalkalas.

10.Skirti dizainas aramido kiekis ir vijos procesas gali patenkinti paklausą įvairiais apima.

Programa

1. Lauko antenos pritaikymas
2. Žemos įtampos perdavimo sistema (≤12 kV)
3. Geležinkelio ir telekomunikacijų polių maršrutas
4. Abonentas & Vietinis tinklas
5. Balso, duomenų, vaizdo ir vaizdo gavimo sistema

ADSS optinio pluošto kabelio paketas
