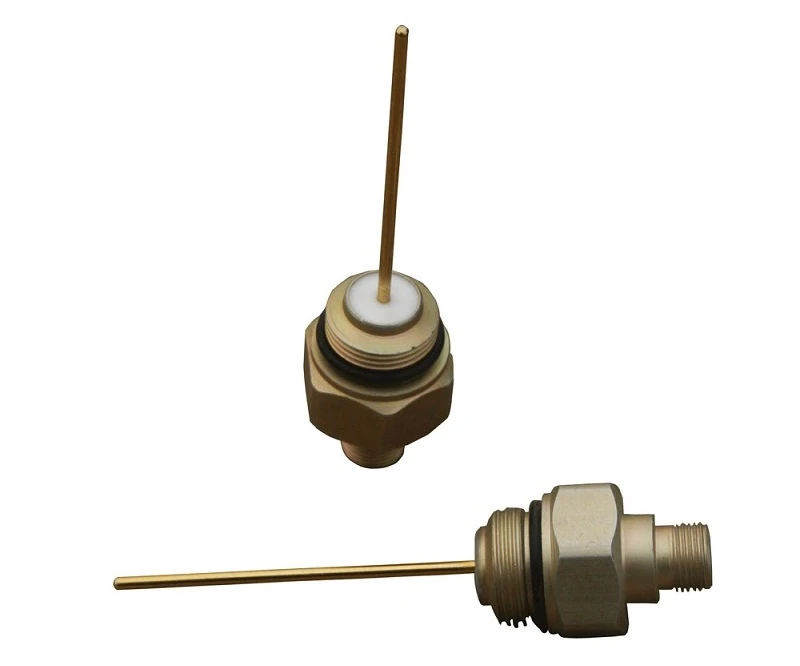

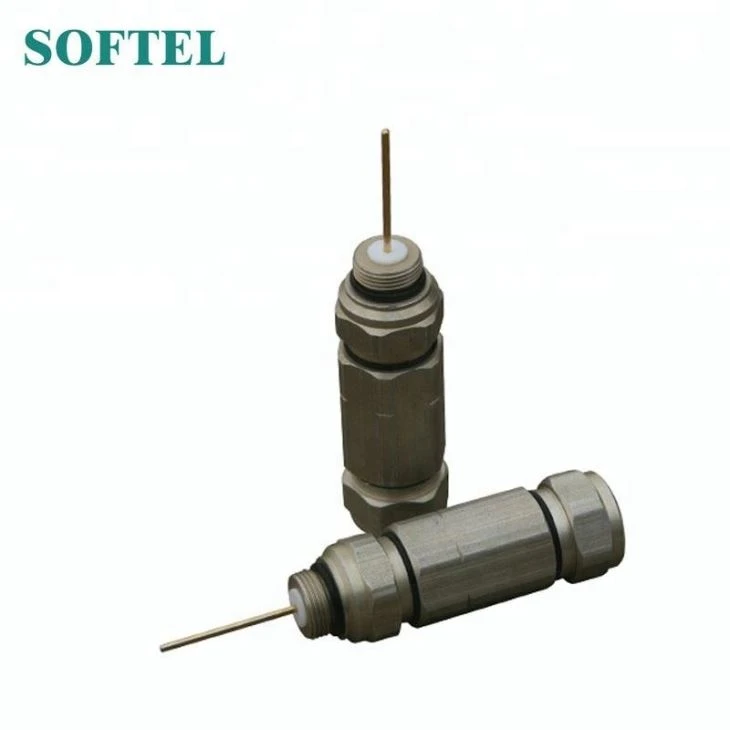

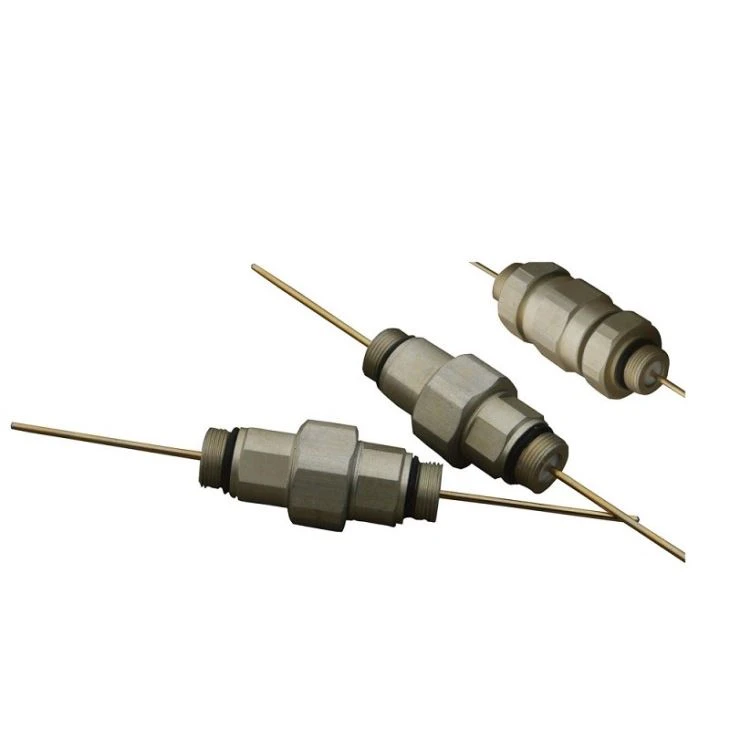

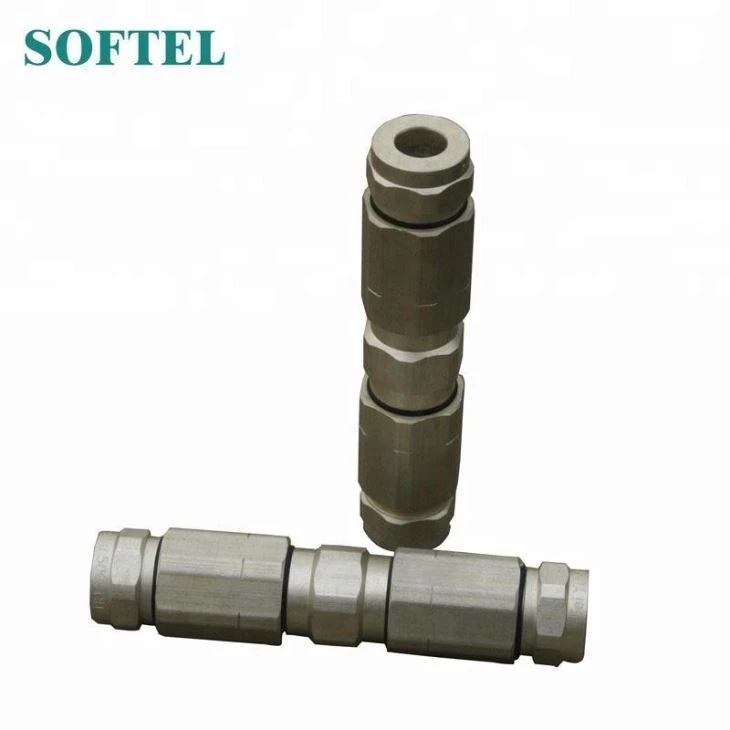

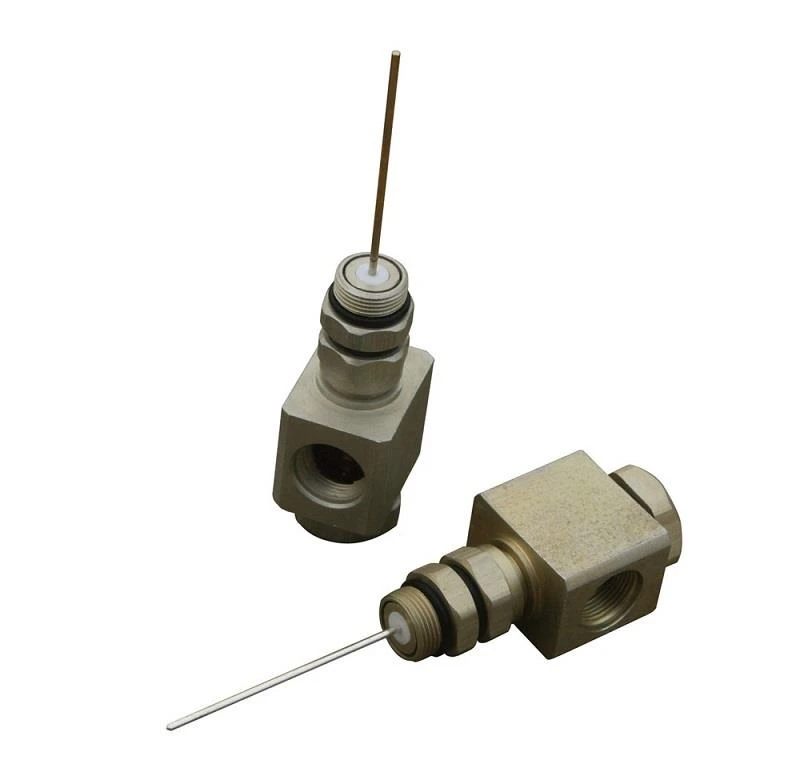

CATV RF magistralinė jungtis
F tipo CATV RF magistralinės jungtys yra plačiai naudojamos kabelinės televizijos, MATV, CCTV ir susijusiuose vartotojams skirtuose televizijos produktuose.
funkcijos
1. Kietasis kabelis prie įvado įėjimo jungčių suteikia tvirtą sąsają, išlaikant impedanso charakteristikas
2. Platus pralaidumas, naudojamas plačiajuosčio ryšio sistemose
3. Centrinis kaištis „Funnel Guide“ sumažina diegimo laiką ir spėjama apie jungčių poravimosi pobūdį
4. Standartinis kaiščio ilgis suderina visus stiprintuvo ir daugialypės jungties reikalavimus
5. Įpjautas centro laidininko pjovimo vadovas užtikrina tikslų kabelio centro laidininko ilgį
6. Didelis grąžos praradimas už puikų skaitmeninio signalo veikimą
7. Tvirta konstrukcija ir tarpregulinė įvorė suteikia optimalų RG ekraną
8. Aukšto sulaikymo centro laidininko traukos mechanizmas
9. Aukščiausia galia suteikia visų jungčių ir adapterių mažiausiai 20 amperų galios
10. Nejudantis centrinio laidininko fiksavimo mechanizmas pašalina radialinį įtempį, užtikrindamas nuoseklų taikymą nepažeidžiant laido
11. O formos žiedas sandarus, nepralaidus vandeniui
Parametrai
Jungties typeconnetc | 500 kontaktų jungtis | Vibracija | 100 m / s2 (10–500Hz) |
Dažnių diapazonas | DC ~ 1GHz | Patvarumas (poravimasis) | ≥500 (ciklai) |
Varža | 75Ω | Temperatūra | -25 ~ + 60 ° C |
Įterpimo praradimas | <0,3> | Medžiaga | Korpusas: aliuminis |
Galios talpa | > 20 A | Vidinis laidininkas: Žalvaris, padengtas sidabru | |
Laidininko atsparumas | Vidinis ≤ 10 mΩ | ||
Išorinis ≤ 5 mΩ | Izoliatorius: plastikinis | ||
Izoliacinis atsparumas | ≥ 1000 MΩ @ DC500V | O žiedas: silicio kaučiukas | |
Neišlaikoma įtampa | Maks. 170 V | Taikomas standartas | IEC 60169-24 |
