Fiksuotas CATV moduliatorius

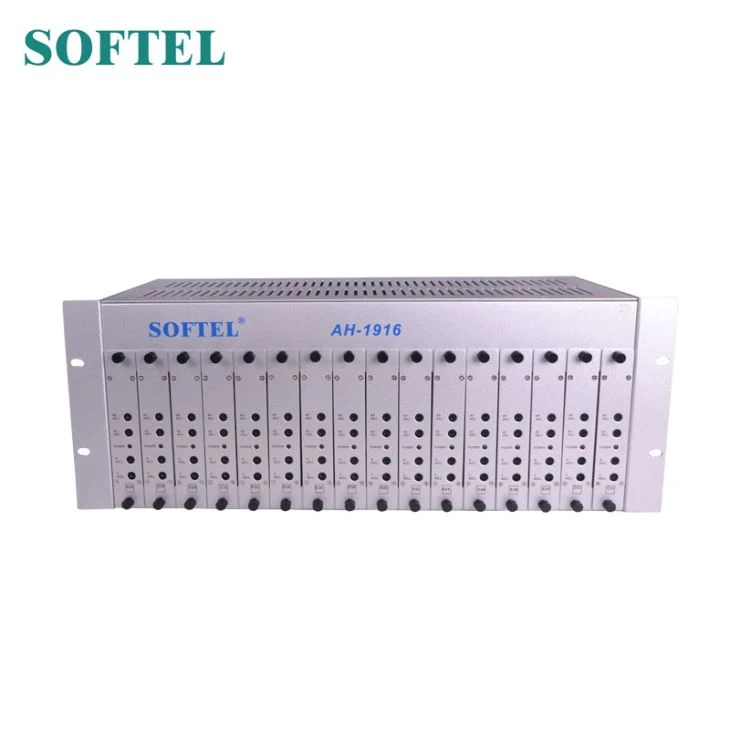

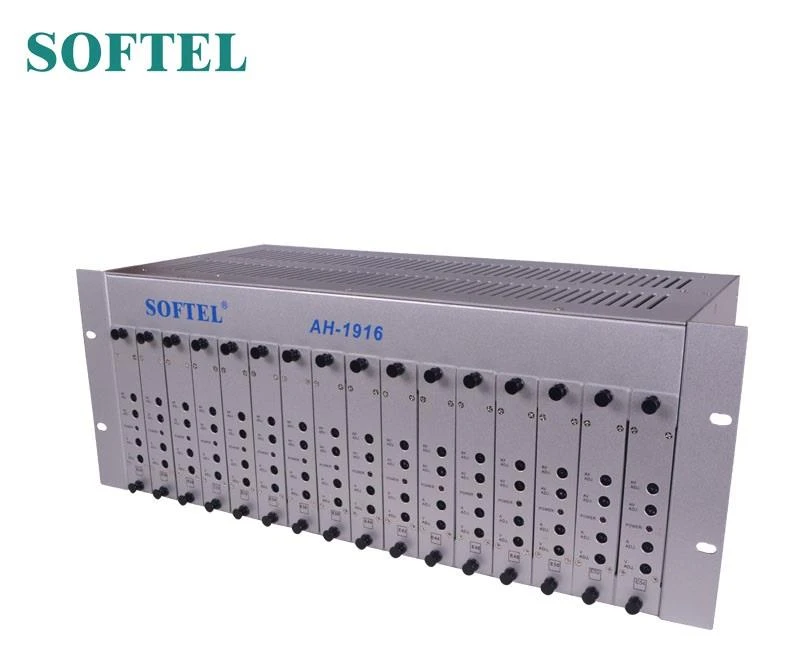

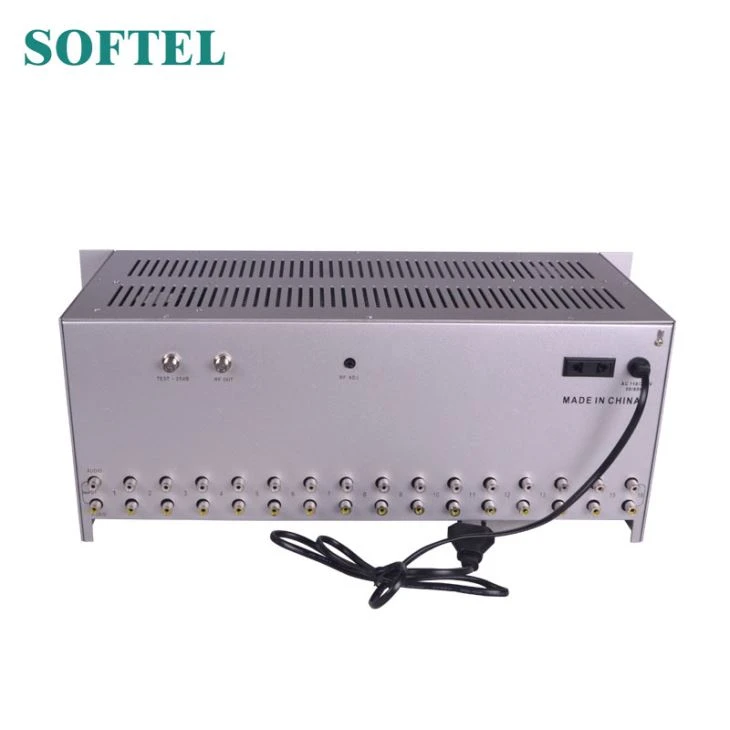

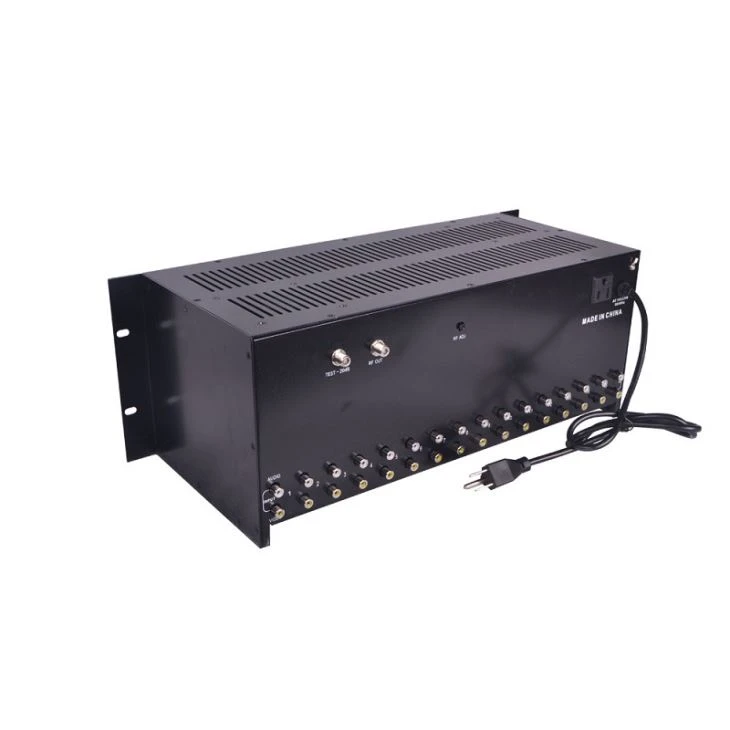

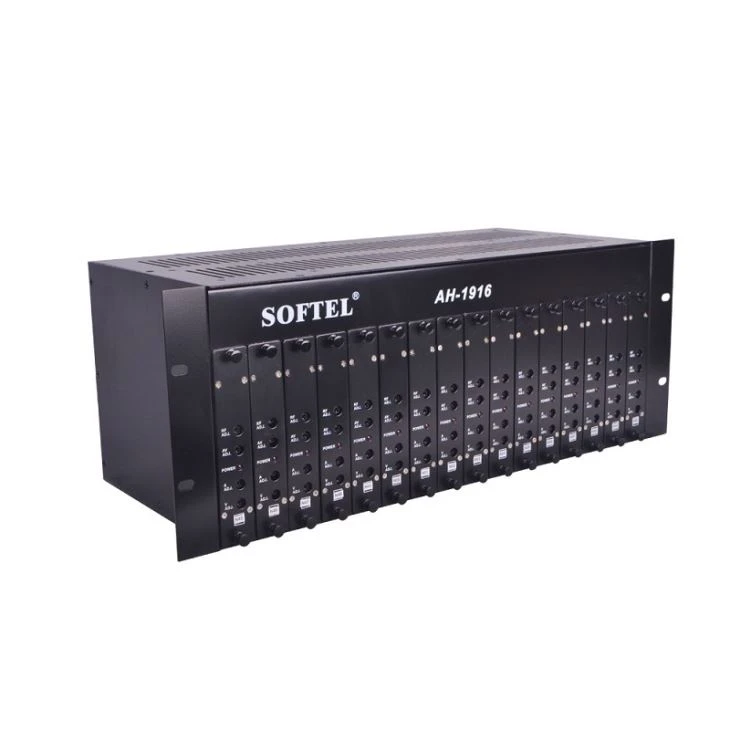

AH1916M yra prie 4RU stovo pritvirtinta važiuoklė, leidžianti įmontuoti iki 16 vienetų mikroprocesorių valdomų fiksuotų mini moduliatorių. Visi šio 16 viename fiksuoto CATV moduliatoriaus moduliatoriai yra gamykloje nustatyti norimam kanalui ir tinkamai išdėstyti.
funkcijos
1.Įjungiamas maitinimo šaltinis, kad būtų galima lanksčiau montuoti įrenginius ir tiksliai valdyti įtampą
2.SAW (paviršiaus akustinių bangų) filtravimas naudojant IF, kad būtų aukštesnė C / N juosta
3. Priekinių skydelių prieigos valdikliai leidžia lengvai nustatyti
Specifikacijos
Dažnių diapazonas | 47 ~ 860MHz | Vaizdo įvesties jungtis | RCA (geltona) | ||
Išėjimo lygis | ≧ 45dBmV | Garso įvesties jungtis | RCA (balta) | ||
C / N juostoje | 60dB | RF išvesties jungtis | 75Ω F-moteris | ||
C / N išorinė juosta | 62dB | Įėjimo įtampa | DC 5V mini moduliatoriui | ||
AC 240 V įvesties važiuoklė | |||||
Mini moduliatorius
Išėjimo dažnis | 47–860MHz |
Išėjimo lygis | 113dBµV (koregavimas) |
A / V santykis | Nuo -11 iki -18dB (koreguojama) |
Dažnio stabilumas | ± 5KHz |
Vaizdo įrašas | 75ΩF-moteris |
Įvesties lygis | 0,6–1,5 Vp-p (87,5% moduliacija) |
Vaizdo įrašas C / N | 50dB |
Hum / triukšmas | -50dB |
Moduliacijos diapazonas | 0 ~ 90% |
Garsas | 75ΩF-moteris |
Įvesties lygis | 1 V-p (25 KHz suk.) |
Iškraipymas |
ĮSPĖJIMAS
Norėdami apsaugoti savo įrangą ir tinkamai ją naudoti, šį 16 viename fiksuotą CATV moduliatorių reikia prijungti prie žemės jungties.
