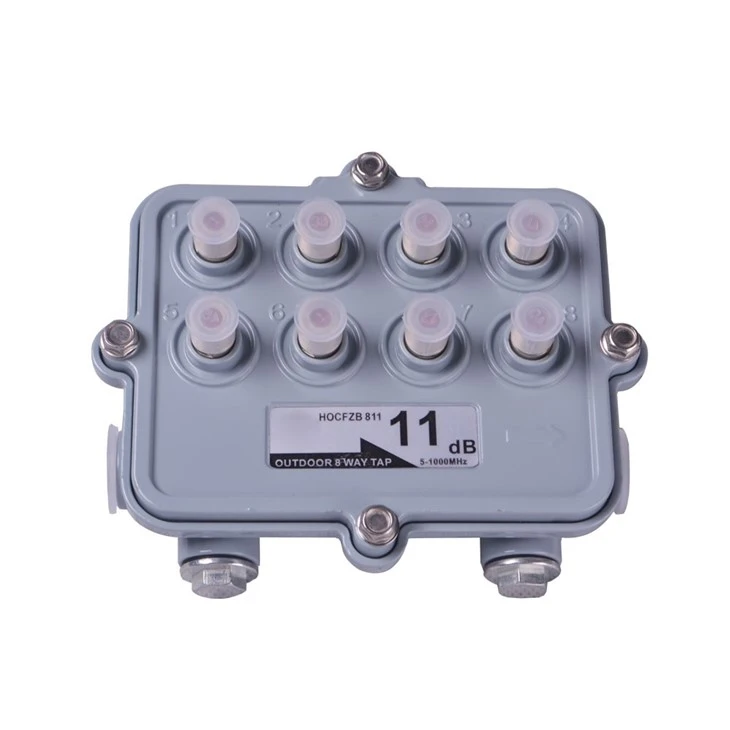

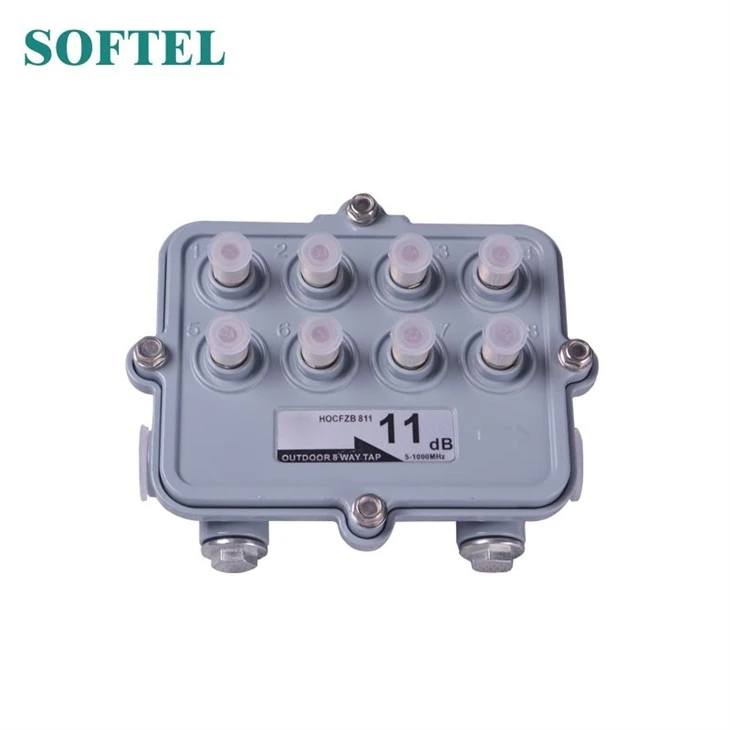

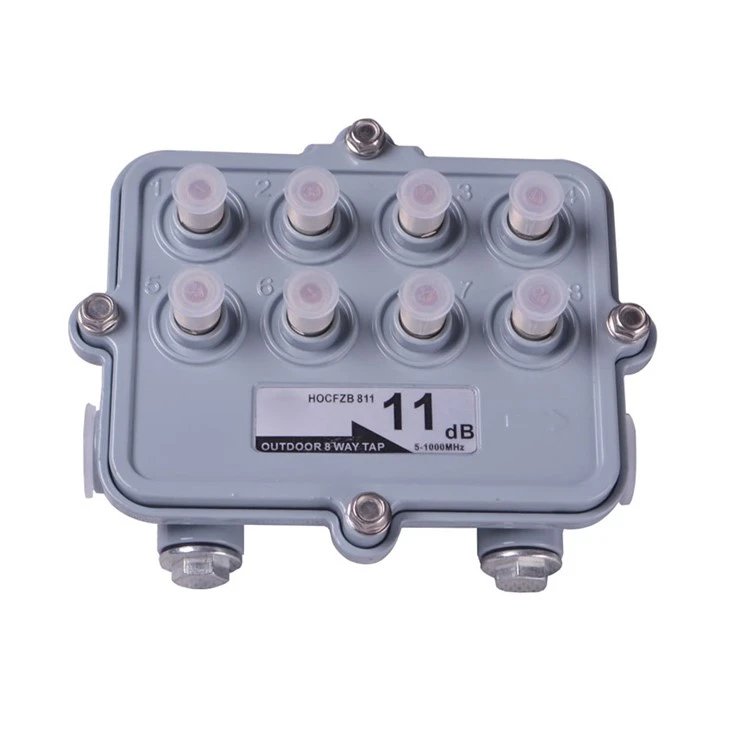

Lauko 8 kelio čiaupas
„Outdoor 8 Way CatV Tap“ yra lauko 8 krypčių kabelinės televizoriaus skirstytuvas, kuris yra kabelinės televizijos signalo paskirstymo įtaisas, įrengtas lauke. Jis gali tolygiai paskirstyti kabelinės televizijos signalą iš vieno įvesties į 8 išvesties prievadus, išlaikant kiekvieno prievado signalo stabilumą ir išskyrimą. Jis turi apsaugines savybes, skirtas naudoti lauke, gali prisitaikyti prie skirtingų klimato sąlygų ir yra plačiai naudojamas lauko signalo padalijimo transmisijos scenarijuose kabelinės televizijos tinklų.
„Outdoor 8 Way CatV TAP“ veikimo principas yra pagrįstas signalo paskirstymo ir izoliacijos technologijomis:
Įvesties kabelinės televizijos RF signalas (įskaitant televizorių, duomenis ir kt.) Pirmiausia patenka į jo vidinę jungties grandinę, o per specifinį varžos atitikimo dizainą pagrindinis signalas yra tolygiai paskirstytas 8 išvesties prievadams pagal iš anksto nustatytą santykį, siekiant užtikrinti, kad kiekvienas prievadas gautų stabilų signalo stiprumą.

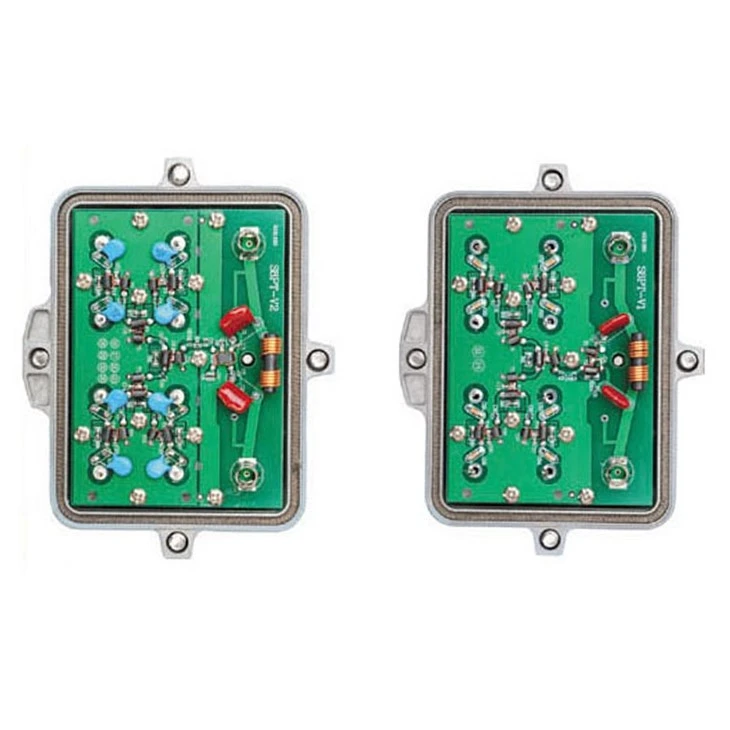

Tuo pačiu metu įrenginyje yra įmontuoti izoliacijos elementai, kad būtų išvengta signalo trukdžių tarp kiekvieno išvesties prievado (pvz., Grįžimo signalų sąveikos) ir apsaugo vidinę grandinę per apsaugos nuo lauko struktūras (tokias kaip vandeniui ir temperatūrai atsparios apvalkalai), kad būtų užtikrintas nuolatinis ir stabilus veikimas lauko aplinkoje.
Aprašymas
1. Mažas įterpimo nuostoliai.
2. Didelis grąžos nuostoliai ir izoliacija.
3 aliuminuotas apvalkalas, atsparus korozijai.
4 sunkiųjų būstas su neperšlampamomis ir antikorozijos konstrukcijomis.
5. Shielding factor: >110 dB
Elektrinis lauko CATV čiaupų našumas
|
Bakstelėkite vertę
|
db |
8 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 |
|
Įterpimas
Išorė
(-db max) |
Dažnis (MHz) |
|||||||||
|
5 ~ 10 |
- |
3.2 |
1.6 |
1.0 |
0.6 |
0.5 |
0.5 |
0.4 |
0.4 |
|
|
11 ~ 300 |
- |
3.0 |
1.7 |
1.0 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
|
|
301 ~ 400 |
- |
3.2 |
1.9 |
1.3 |
0.9 |
0.9 |
0.8 |
0.5 |
0.5 |
|
|
401 ~ 450 |
- |
3.5 |
2.0 |
1.4 |
1.1 |
1.0 |
0.9 |
0.7 |
0.7 |
|
|
451 ~ 600 |
- |
3.7 |
2.2 |
1.5 |
1.2 |
1.1 |
1.0 |
0.8 |
0.8 |
|
|
601 ~ 750 |
- |
4.1 |
2.6 |
1.8 |
1.5 |
1.4 |
1.3 |
1.2 |
1.2 |
|
|
751 ~ 900 |
- |
4.5 |
3.0 |
2.2 |
1.7 |
1.7 |
1.5 |
1.4 |
1.4 |
|
|
901 ~ 1000 |
- |
4.9 |
3.5 |
2.5 |
2.0 |
2.0 |
1.8 |
1.7 |
1.6 |
|
|
Bakstelėkite praradimą
Į priekį
(± 1,5db) |
5 ~ 10 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
11 ~ 750 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
751 ~ 900 |
8.0 |
11.5 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
901 ~ 1000 |
8.0 |
11.5 |
14.5 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
Bakstelėkite į priekį
Lsolation
(db min) |
5 ~ 10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
11 ~ 600 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
601 ~ 750 |
23 |
23 |
23 |
23 |
23 |
23 | 23 | 23 | 23 | |
| 751〜1000 | 20 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
8 CATV sub-trunk taps, 11dB (optional), 5-1000mhz, RFI>110DB, įvesties/išvesties prievado galia per 10A, įvesties/išvesties UNEF 5/8 "prievadas, spustelėkite moterišką prievadą.
Švino laikas
|
Kiekis (gabalas) |
1-50 |
>50 |
|
EST. Laikas (dienos) |
10 |
Derėtis |
