Vidiniai CATV čiaupai

Įrenginys yra įvairių tipų pagal čiaupų skaičių, 2 krypčių, 4 krypčių, 6 krypčių ir 8 kanalų, pagal silpninimo vertę 11,14,17,20,23,26,29 ir 32dB.

Siųsti užklausą

produkto pristatymas

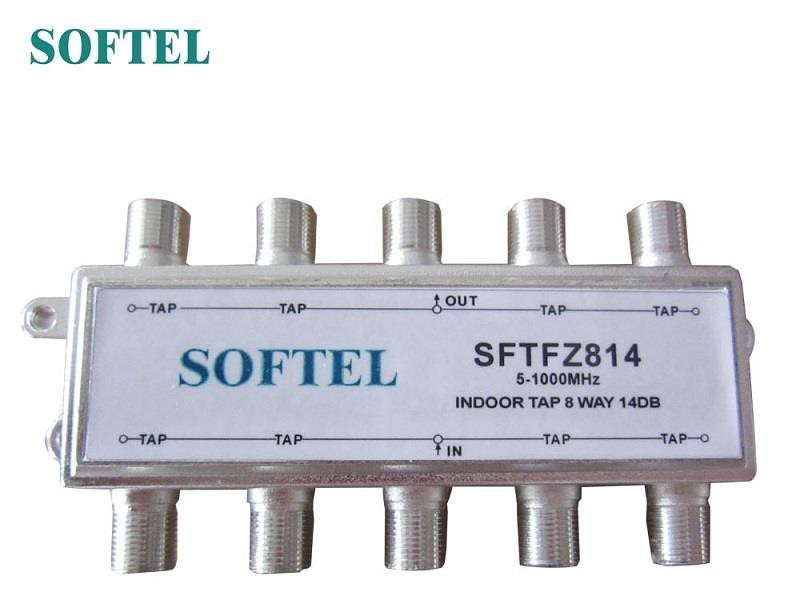

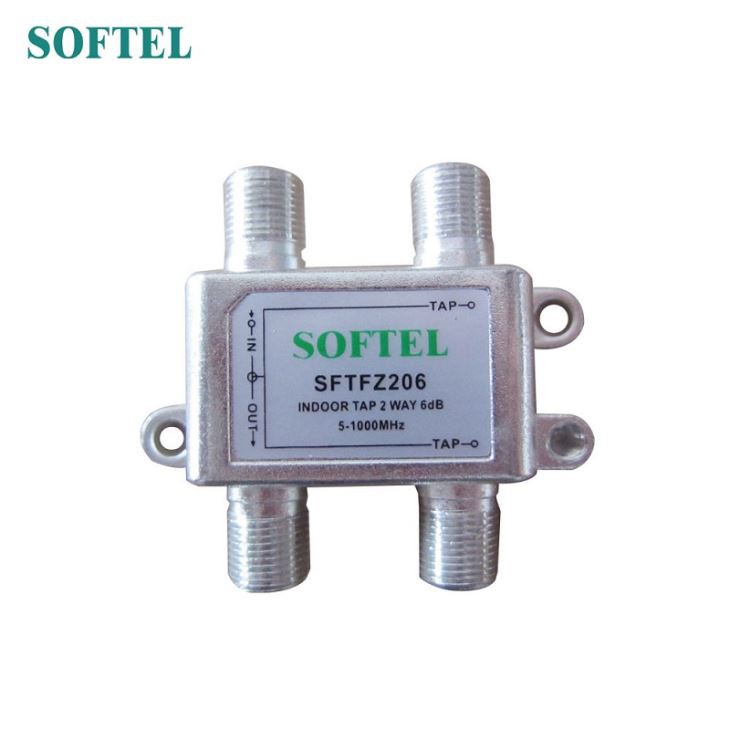

Vidiniai CATV čiaupai yra visiškai uždaromi skardoje. Įrenginys yra įvairių tipų pagal čiaupų skaičių, 2 krypčių, 4 krypčių, 6 krypčių ir 8 kanalų, pagal silpninimo vertę 11,14,17,20,23,26,29 ir 32dB.

funkcijos

Priimkite visą skardos sandarinimo projektą, ekrano lygį: 5 ~ 1000Mhz≥100dB

Dvikryptis transmisijos dizainas

CE ir ROHS sertifikatas.

Visų uostų kondensatorius efektyviai blokuoja nuolatinę įtampą.

Skydo lygis: 5 ~ 1000Mhz≥100dB

Paprastas montavimas. Pagrindiniame bloke pritvirtinti naudojamos dvi šoninės skylės.

Elektros charakteristikos

apibūdinimas	VIDINĖ 1 GHz KTV TAP
Bakstelėkite Reikšmė	8	10	12	14	16 (17)	18	20	22 (23)	24	27	30
Punktas	8	10	12	14	16 (17)	18	20	22 (23)	24	27	30
Čiaupo praradimas (IN-TAP)	± 1,5 dB
Įterpimo praradimas (IN-OUT)	-dB Maks
Įterpimo praradimas (IN-OUT)	-dB Maks
5-40MHz	-	3.5	3	2.4	1.5	1.2	0,8	1	1	1	1
41–470MHz	-	3.5	3.2	2.6	1.5	1.4	0,8	1	1	1	1
471–550 MHz	-	3.7	3.5	2,8	1.7	1.5	1.2	1	1	1	1
551–750MHz	-	4	3.5	3	2.2	2	1.2	1	1	1	1
751–860 MHz	-	4.2	3.8	3.2	2.4	2.2	1.4	1	1	1	1
861–1000MHz	-	4.5	4	3.5	2.6	2.4	1.6	1.3	1.3	1.3	1.3
Čiaupo praradimas (IN-TAP)	-dB Maks
Čiaupo praradimas (IN-TAP)	-dB Maks
5-40MHz	8	10	12	14	16	18	20	22	24	27	30
41–470MHz	8	10	12	14	16	18	20	22	24	27	30
471–550 MHz	8	10	12	14	16	18	20	22	24	27	30
551–750MHz	8	10	12	14	16	18	20	22	24	27	30
751–860 MHz	8	10	12	14	16	18	20	22	24	27	30
861–1000MHz	8	10	12	14	16	18	20	22	24	27	30
Izoliacija (TAP-TAP)	-dB Min
Izoliacija (TAP-TAP)	-dB Min
5-40MHz	25	25	25	25	25	25	25	25	25	25	25
41–470MHz	25	25	25	25	25	25	25	25	25	25	25
471–550 MHz	25	25	25	25	25	25	25	25	25	25	25
551–750MHz	22	22	22	22	22	22	22	22	22	22	22
751–860 MHz	20	20	20	20	20	20	20	20	20	20	20
861–1000MHz	20	20	20	20	20	20	20	20	20	20	20
Izoliacija (TAP-OUT)	-dB Min
Izoliacija (TAP-OUT)	-dB Min
5-40MHz	-	25	26	28	30	32	34	38	42	48	50
41–470MHz	-	26	28	30	32	34	36	38	40	42	42
471–550 MHz	-	25	26	28	30	32	34	36	38	42	40
551–750MHz	-	20	22	24	26	28	30	32	34	38	40
751–860 MHz	-	20	22	24	26	28	30	32	34	38	40
861–1000MHz	-	20	22	24	24	26	28	30	32	36	38
Grąžinimo nuostoliai (IN, OUT, TAP)	-dB Min
Grąžinimo nuostoliai (IN, OUT, TAP)	-dB Min
5-40MHz	18	18	18	18	18	18	18	18	18	18	18
41–470MHz	18	18	18	18	18	18	18	18	18	18	18
471–550 MHz	18	18	18	18	18	18	18	18	18	18	18
551–750MHz	16	16	16	16	16	16	16	16	16	16	16
751–860 MHz	16	16	16	16	16	16	16	16	16	16	16
861–1000MHz	16	16	16	16	16	16	16	16	16	16	16
