„Agile Modulator Catv 16“

„Agile“ moduliatorius „catv 16“ yra 4RU stovo montuojama važiuoklė, leidžianti montuoti iki 16 vienetų aukštos kokybės SAW filtruotų dažnių judrių modulių, aprėpiančių 860 MHz.

Siųsti užklausą

produkto pristatymas

Agile moduliatorius catv 16

„Agile“ moduliatorius „catv 16“ yra 4RU stovo montuojama važiuoklė, leidžianti įdiegti iki 16 vienetų aukštos kokybės SAW filtruotų dažnių judrių modulių, apimančių 860 MHz. Įmontuotas aktyvus kombainas pašalina nereikalingą kabelių sujungimą ir galimas ryšio problemas ir užtikrina aukštą išvesties lygį. Dėl žemo diapazono triukšmo jis idealiai tinka gretimoje kanalo galvutėje.

„Agile“ moduliatoriaus catv savybės 16

1. Visiškas dažnio judrumas leidžia greitai sukurti kanalų sąrankas

2. Kiekvienas kanalas yra visiškai nepriklausomas. Kanalo konfigūracija yra lanksti

3. Du šilumos nuskendimo ventiliatoriai prailgina tarnavimo laiką

4. Nepastovi atmintis užtikrina kanalų programavimą išnykus energijai

5. Dviejų skaitmenų LED ekranas suteikia galimybę greitai identifikuoti kanalą

6. Galimas NTSC arba PAL konfigūracijose

„Agile“ moduliatoriaus catv specifikacija 16

Važiuoklė
RF	Dažnių diapazonas	45 ~ 860 MHz
	„OutputConnector“	F jungtis
	Išvesties lygis	105 dBµV (pritaikytas)
	Bandymo taškas	-20 dB
	Izoliacijos uostas į uostą	≥ 35 dB
	Grąžinimo nuostolis	≥ 12 dB
	Pelnas	+ 8dB
GVISAS	Moduliatoriaus talpa	16
	Įvesties įtampos diapazonas	110V arba 220V
	Aušintuvas	2
	Vartojimas	57 W (visiškai pakrautas)
	Matmenys	42 * 17 * 20 cm
	Grynas svoris	10 kg (visiškai pakrautas)
	Siuntimo svoris	3,7 kg (tik važiuoklė)
	Siuntimo svoris	11 kg (visiškai pakrautas)
	Dėžutės dydis	53 * 30 * 24 cm
	Moduliatoriaus kortelė
RF	Išvesties dažnis	45 ~ 860 MHz
	Išvesties lygis	113dBµV (koreg.)
	Išvesties jungtis	FC jungtis
	A / VRatio	-11 ~ -18dB (koreg.)
	Dažnio stabilumas	± 5KHz
	Vaizdo įvesties lygis	0,6–1,5 Vp-p (87,5% moduliacija)
	Vaizdo įvesties jungtis	GeltonaRCA
	Garso įvesties lygis	1Vp-p (25KHz Dev.)
	Garso įvesties jungtis	Balta RCA
BENDROJI DALIS	Įtampa	DC 5V

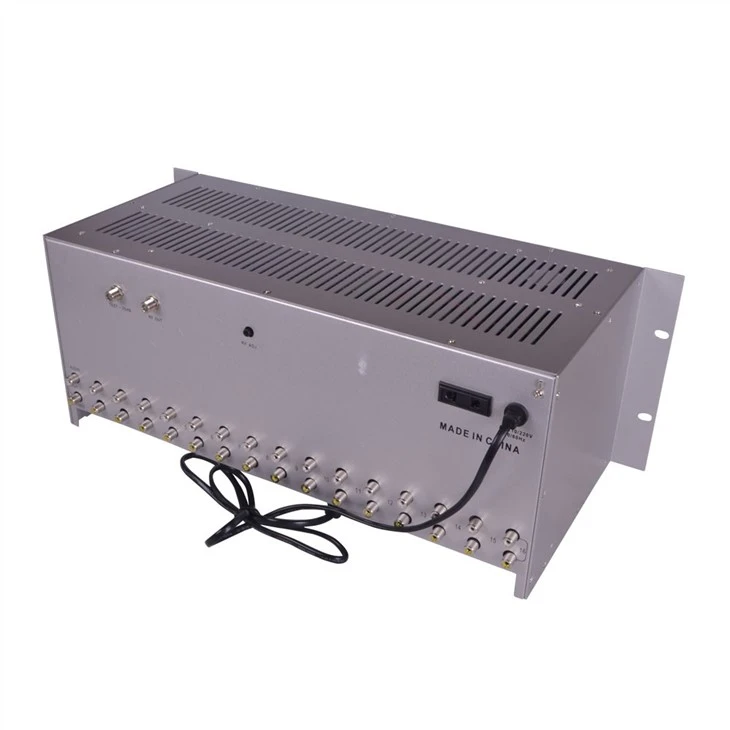

Agile modulator catv 16

1. „VIDEO GG“ stiprintuvas; GARSO ĮVADAS
Įdėkite vaizdo ir garso signalą į kiekvieną moduliatoriaus kortelę

2. BANDYMO TAŠKAS
Šiuo metu nuskaitytas išvesties lygis bus 20 dB žemesnis už faktinę išvestį

3. RF išvestis
Šiame uoste yra 16 moduliuojamų CATV signalų esant didžiausiai galiai 105dBµV

4. RF išvesties koregavimas.
Derintuvo išvesties lygio koregavimas RF išėjime. Valdymą galima reguliuoti 8 dB diapazone. Pasukite pagal laikrodžio rodyklę, kad padidintumėte išvesties lygį

5. MAITINIMO laido lizdas ir laidas
110 V arba 220 V maitinimo šaltinis

6. BND
Moduliatoriaus įžeminimui
