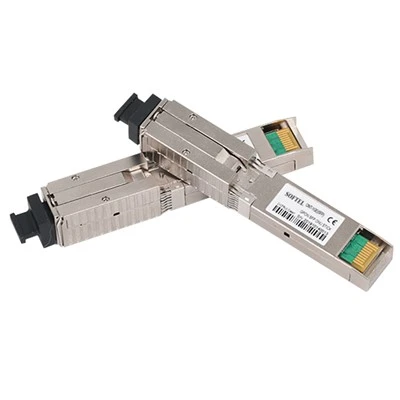

XGS{0}}PON ONU Stick siųstuvas-imtuvas



XGS{0}}PON ONU siųstuvas-imtuvas yra optinio tinklo terminalas (ONT) su mažos formos -prijungiamu (SFP+) pakuote. XGS-PON ONU lazdelėje integruota dvikryptis (maks. 10 Gbit/s) optinis siųstuvas-imtuvas ir 2-ojo sluoksnio funkcija. Tiesiogiai prijungus prie kliento patalpos įrangos (CPE) su standartiniu SFP prievadu, XGS-PON ONU stick suteikia kelių{10}}protokolų ryšį su CPE nereikalaujant atskiro maitinimo šaltinio.

Siųstuvas skirtas vienmodžiui šviesolaidžiui ir veikia esant 1270 nm bangos ilgiui. Siųstuvas naudoja DFB lazerinį diodą ir visiškai atitinka IEC-60825 ir CDRH 1 klasės akių saugos reikalavimus. Jame yra APC funkcijos, temperatūros kompensavimo grandinė, užtikrinanti atitiktį ITU-T G.9807 reikalavimams esant darbinei temperatūrai.

Imtuvo skyriuje naudojamas hermetiškai supakuotas APD{0}}TIA (APD su trans-impedanso stiprintuvu) ir ribojantis stiprintuvas. APD optinę galią paverčia elektros srove, o srovę transformuoja į įtampą trans-varžos stiprintuvas. Diferencialinius signalus sukuria ribojantis stiprintuvas. APD-TIA yra kintamoji srovė, sujungta su ribojančiu stiprintuvu per žemų dažnių filtrą.

XGS{0}}PON ONU lazdelė palaiko sudėtingą ONT valdymo sistemą, įskaitant pavojaus signalus, aprūpinimą, DHCP ir IGMP funkcijas, skirtas atskiram IPTV sprendimui ONT tinkle. Jį galima valdyti iš OLT naudojant G.988 OMCI.





Produkto savybės

Vieno pluošto XGS{0}}PON ONU siųstuvas-imtuvas

1270 nm serijos{1}}režimo 9,953 Gb/s siųstuvas su DFB lazeriu

1577 nm nuolatinis-režimas 9,953 Gb/s APD-TIA imtuvas

SFP+ paketas su SC UPC lizdo jungtimi

Skaitmeninis diagnostinis stebėjimas (DDM) su vidiniu kalibravimu

Darbinė korpuso temperatūra nuo 0 iki 70 laipsnių

+3.3V atskirtas maitinimo šaltinis, mažas energijos išsklaidymas

Suderinamas su SFF-8431 / SFF-8472 / GR-468

MIL{0}}Suderinamas su STD-883

FCC 15 dalies B klasė / EN55022 B klasė (CISPR 22B) / VCCI B klasė

Atitinka I klasės lazerio saugos standartą IEC-60825

RoHS-6 atitiktis



Programinė įrangaSavybės

Suderinamas su ITU{0}}T G.988 OMCI Management

Palaikykite 4K MAC įrašus

Palaikykite IGMPv3 / MLDv2 ir 512 IP daugialypės siuntimo adresų įrašus

Palaikykite pažangias duomenų funkcijas, tokias kaip manipuliavimas VLAN žymomis, klasifikavimas ir filtravimas

„Plug{0}}and-play“ palaikymas naudojant automatinį-atradimą ir konfigūravimą

Palaikykite Rogue ONU aptikimą

Duomenų perdavimas laidu{0}}viso dydžio paketams

Palaikykite Jumbo kadrus iki 9840 baitų

Optinės charakteristikos



Siųstuvas 10G
Parametras	Simbolis	Min	Tipiškas	Maks	Vienetas	Pastaba
Centrinis bangos ilgio diapazonas	λC	1260	1270	1280	nm
Šoninio režimo slopinimo koeficientas	SMSR	30			dB
Spektro plotis (-20 dB)	∆λ			1	nm
Vidutinė paleidimo optinė galia	POUT	+5		+9	dBm	1
Maitinimas-IŠJUNGTAS Siųstuvo optinė galia	PIŠJUNGTA			-45	dBm
Išnykimo koeficientas	ER	6			dB
Optinės bangos formos diagrama	Suderinamas su ITU-T G.9807.1
Imtuvas 10G
Centrinis bangos ilgio diapazonas		1570	1577	1580	nm
Perkrova	PSAT	-8	-	-	dBm
Jautrumas (BOL pilna temperatūra)	Sen	-	-	-28.5	dBm	2
Bitų klaidų santykis		10E-3
Signalo patvirtinimo lygio praradimas	PLOSA	-45	-	-	dBm
Signalo deserto lygio praradimas	PLOSD	-	-	-30	dBm
LOS histerezė		1	-	5	dBm
Imtuvo atspindys		-	-	-20	dB
Izoliacija (1400–1560 nm)		35			dB
Izoliacija (1600 ~ 1675 nm)		35			dB
Izoliavimas (1575 ~ 1580 nm)		34.5			dB





Elektrinės charakteristikos

Siųstuvas
Parametras	Simbolis	Min	Tipiškas	Maks	Vienetas	Pastabos
Duomenų įvesties diferencinis svyravimas	VIN	100		1000	mVp-p
Įvesties diferencinė varža	ZIN	90	100	110	Ω
Siųstuvo išjungimo įtampa - žema	VL	0	-	0.8	V
Siųstuvo išjungimo įtampa - aukšta	VH	2.0	-	VCC	V
Serijos įjungimo laikas	TBURST_ON	-	-	512	ns
Serija Išjungimo laikas	TBURST_OFF	-	-	512	ns
TX gedimo patvirtinimo laikas	TFAULT_ON	-	-	50	ms
TX gedimo nustatymo iš naujo laikas	TFAULT_RESET	10	-	-	mus
Imtuvas
Duomenų išvesties diferencialinis svyravimas		900	1000	1100	mV
Išėjimo diferencinė varža	ROUT	90	100	110	Ω
Signalo praradimo (LOS) patvirtinimo laikas	TLOSA			100	mus
Signalo praradimas (LOS) deserto laikas	TLOSD			100	mus
LOS žema įtampa	VOL	0		0.4	V
LOS aukšta įtampa	VOi	2.4		VCC	V
