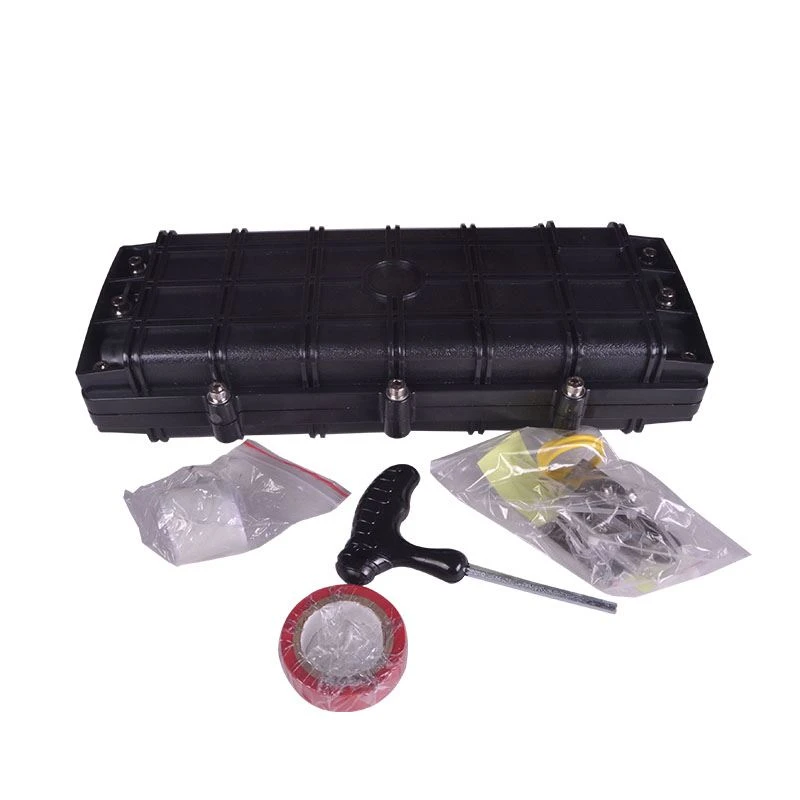

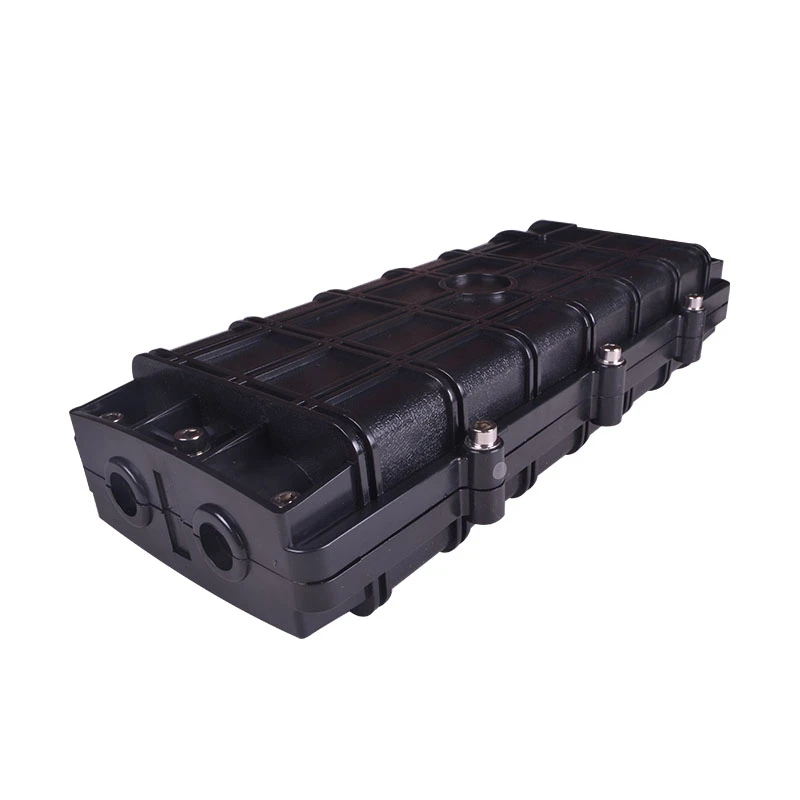

Pluošto jungties gaubtas
Kabelių jungtys ： 4 jungtys
Maksimalus talpa: 48 šerdis
Talpa viename dėkle: 12 arba 24
Pluošto jungties gaubtas
funkcijos
Talpina iki 96 pluoštų.
Lengva iš naujo įeiti
Kabelio įėjimo / išėjimo jungtys
Slėgio tikrinimo vožtuvas ir žemės išvesties įtaisas
Integruotas sandariklis, nepralaidus orui ir atsparus vandeniui
Idealiai tinka kabelių remontui
Gali būti naudojamas tarpdančių, šakų ar vidurinių siūlių vietose
Tinka naudoti orlaiviuose, požeminiuose kanaluose arba tiesiogiai laidoti
Pluošto jungties gaubto matmenys ir talpa
Išorinis matmuo (LxWxH) | 390×210×120 |
Svoris (išskyrus lauko dėžę) | 1900g-2100g |
Įleidimo / išleidimo angų skaičius | 6 uostai |
Optinio pluošto kabelio skersmuo | 7–6 Φ (mm) |
FOSC talpa | Bunchy: 6–96 (šerdys) Juosta: maks. 144 (šerdys) |
Pagrindiniai komponentai
Ne. | Komponentų pavadinimas | Kiekis | Naudojimas | Paaiškinimai |
1 | Būstas | 1 komplektas | Apsauginiai pluošto kabelių sujungimai | Vidinis skersmuo: 285 x 110 (mm) |
2 | Įdėkite plokštelę | 2 poros | Korpuso tvirtinimas | 175x56x30 (mm) |

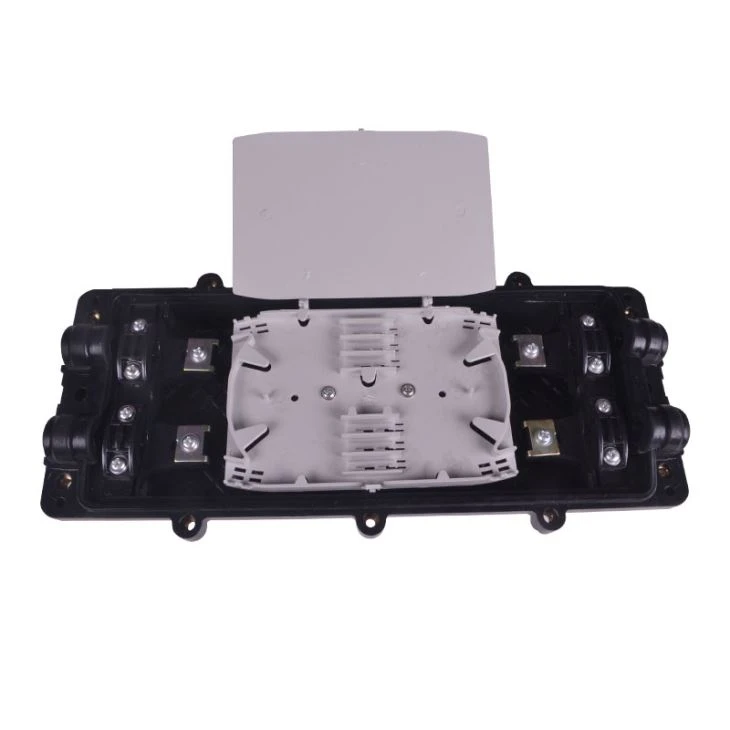

3 | Šviesolaidžio sujungimo padėklas (FOST) | Maks. 4 dėklai (bukas) Maks. 4 padėklai (juostelė) | Fiksuojančios nuo šilumos susitraukiančią apsauginę įvorę ir sulaikančiosios skaidulos | Tinka: Bunchy: 6,8,12,16,24 (šerdys) Juostelės: 3 (vnt.) |
4 | Fondas | 1 komplektas | Tvirtinamas pluošto kabelis, sustiprinta šerdis ir FOST | |
5 | Tarpiklio tvirtinimas | 1 komplektas | Sandarinimas tarp FOSC dangtelio ir FOSC dugno | |
6 | Prievado kištukas | 6 vienetai | Tuščių uostų sandarinimas | |
7 | Įžeminimo įtaisas | 1 komplektas | FOSC skaidulinių kabelių metalinių dalių tiekimas įžeminimui | Konfigūracija kaip reikalaujama |
Diegimo schema
1. Atidarykite dangtį
2. Nustatykite, kokio ilgio pluošto kabelis turi būti pritvirtintas ir nuimamas viduje
3. Nuimkite apsauginius pluošto kabelio ir pluošto sluoksnius
4. Atskirkite pluošto šerdį ir paruoškite darbą prieš pritvirtindami pluošto kabelį
5. Pritvirtinkite sustiprintą šerdį ir pluošto kabelį
6. Skaldykite pluoštus
7. Sumontuokite nuo karščio susitraukiančią apsauginę įvorę ir namo pluoštus
8. Patikrinkite išsamiai
9. Surinkite FOSC korpusą
10. „FixFOSC“
DUK
1. O kaip rengimo laikas?
Paprastai, jei yra&# 39 atsargų, mes jas išsiunčiame per 3 ~ 5 darbo dienas po to, kai užstatas yra patvirtintas. Jei jo nėra sandėlyje, priklauso nuo pristatymo laiko.
2. Kaip su gabenimu?
Kai pakuotė yra maža, paprastai pasirenkame „FedEx“, DHL, TNT, UPS ir pan. Sunkias ir dideles krovinių prekes rekomenduojama vežti oru ar jūra.
3. Kaip galiu pateikti užsakymą?
(1) Derėtų derėtis dėl produktų kainų ir specifikacijų.
(2) Tada patvirtinimo forma bus išsiųsta forma.
(3) Užstatas gali būti sumokėtas pagal sąskaitos faktūros formą.
(4) Gamyba bus pradėta, kai tik mūsų bankas patvirtins mokėjimą.
(5) Prekės bus išsiųstos per sutartą pristatymo terminą. Sekimo numeris bus informuotas.
4. Ar galite padaryti OEM už mus?
Taip, dėl priežasties. Jei yra tam tikras kiekis, mes galime padaryti OEM, įskaitant spausdinimą, logotipą ir pritaikytą modelį ir tt
