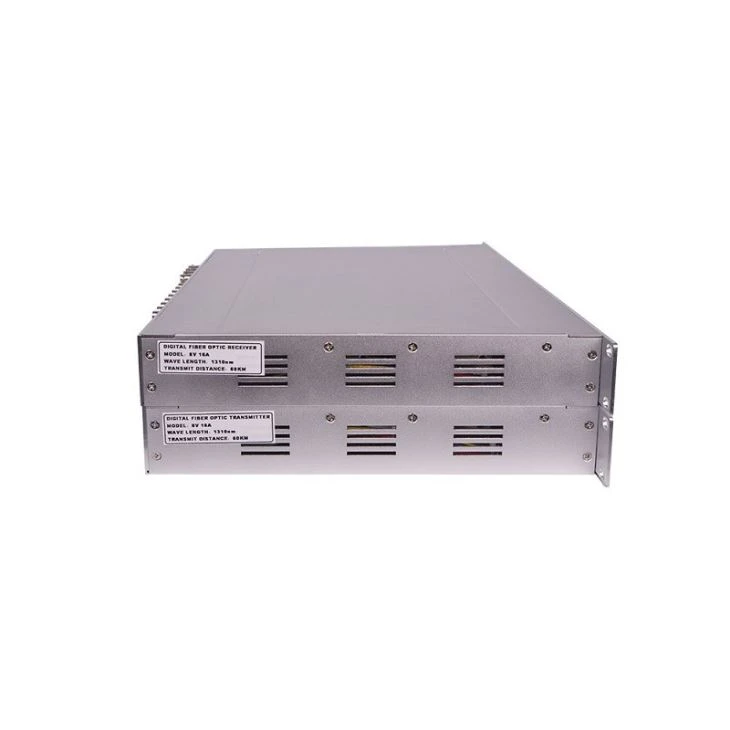

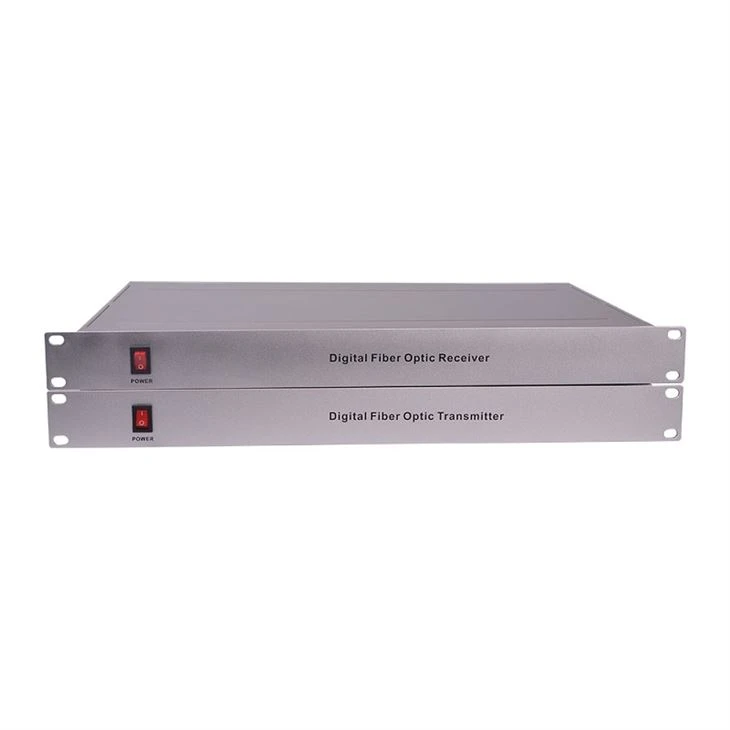

Skaidulinių optinių laikmenų keitiklis
Skaidulinės optinės laikmenų keitiklis priima skaitmeninį vaizdo kodavimą ir WDM techniką, kad patenkintų vartotojus' daugialypis skaitmeninis vaizdo, garso, duomenų, „Ethernet“' ilgas tolimas aukštos kokybės optinio pluošto perdavimas dėl visiško radimo. Šis optinio siųstuvo imtuvo modelis apima vieno pluošto vienos krypties skaitmeninį vaizdo įrašą, vieno pluošto 64 takelių vaizdo įrašą, 128 garso ir duomenų vienakryptį ir dvikryptį komplikavimą.
funkcijos
Jis priima 10 bitų skaitmeninio vaizdo kodavimą, gali pasiekti antrinio transliuojamo vaizdo / garso perdavimo kokybę.
Šis optinių skaidulų konverteris automatiškai suderinamas su PAL / NTSC / SECAM vaizdo režimu.
Nėra analoginio dažnio moduliuojamo / amplitudės moduliuojamo optinio siųstuvo imtuvo kryžminio trukdžio.
24 skaitmenų PCM skaitmeninio garso kodavimas.
Duomenys palaiko RS-232, RS-422, RS-485, Mančesterio, maitinimo jungiklio signalo, 10 ~ 100M Ethernet ir pan. Sąsają. Be to, jis turi pagrindinį duomenų perdavimo protokolą.
Kelių režimų 0–5 km.
Vienkartinis režimas: 0-20Km, 0-40 Km, 0-60 Km, 0-80 Km, 0-100Km.
0Km programa, nesočioji ir nereikia moduliuoti
Palaikykite kaskados tipo savaiminio apskritimo tinklo funkciją.
Trečios klasės kovos su griaustiniu technika.
Lanksti tinklo konstrukcija, modulio kasetės korpusas, nepriklausoma konstrukcija arba standartinis 1U korpusas neprivalomas.
Programos
Vaizdo ir garso perdavimo sistema.
Greitkelis, eismo stebėjimo ir ryšio sistema.
Miesto bendruomenės išmani stebėjimo, komunikacijos sistema.
Rinkos, pramonės ir kasybos sritis, elektroninė saugos stebėjimo sistema.
Karinė komunikacijos sistema.
Miestelio miestelio tinklas, vaizdo konferencija, medicininio gydymo vaizdo sistema.
Fiber Optical Media Converter techninis rodiklis
Parametras |
Indeksas | ||
Vaizdo funkcija |
Kodavimas |
(Bit) |
10 |
Mėginių ėmimo dažnis |
(MHz) |
15.36 | |
Juostos plotis |
(MHz) |
8 | |
GD |
(%) |
GG lt; 1 (maks.) | |
DP |
(°) |
GG lt; 1 (maks.) | |
| ≤0,5 (tipiškas) | |||
FT |
(%) |
GG; 0,5 (maks.) | |
SNR |
(dB) |
GG gt; 67 (svėrimas) | |
Įėjimo / išėjimo varža |
(Ω) |
75 (pusiausvyros sutrikimas) | |
| Įvesties / išvesties lygis | 1,0 Vp-p | ||
| Vaizdo prievadas | BNC | ||
Garso funkcija |
Mėginių ėmimo dažnis |
(KHz) |
52.3 |
Dažnio atsakas |
(KHz) |
10Hz-20KHz | |
Kodavimas |
(Bit) |
24 | |
SNR |
(dB) |
GG gt; 85 | |
Garso įvesties / išvesties varža |
(Ω) |
600, 10K, 47K pusiausvyros sutrikimas (pusiausvyra) | |
Netiesinis iškraipymas |
(%) |
GG lt; 1, (1KHz) | |
Duomenų funkcija |
Fizinė sąsaja |
Skydas pranoksta 5 tipo RJ45 |
|
| duomenų kryptis | Pirmyn / atgal / dvikryptis | ||
| duomenų forma | RS232 / RS422 / RS485 / Mančesteris | ||
Įvertinkite |
(Kbps) |
0 ~ 256 | |
Optikos funkcija |
Fizinė sąsaja |
SC / UPC, SC / APC, FC / UPC, FC / APC, ST / PC |
|
optinio pluošto tipas |
(μm) |
Vienkartinis režimas: 9/125 | |
| Keli režimai: 62,5 / 125 | |||
Bangos ilgis |
(nm) |
Vieno režimo režimas: 1310/1550 | |
| Keli režimai: 850/1300 | |||
Imtuvo jautrumas |
(dBm) |
-35 (1 maršruto vaizdo įrašų serija) | |
| -28 (daugiau nei 2 maršrutų garso sistema) | |||
Optinis ryšys |
(dB) |
≤25 (1 maršruto garsas) | |
Bendras bruožas |
Maitinimo šaltinis |
(V) |
90 ～ 265 miesto galia |
Darbo temperatūra |
(℃) |
-40 ~ +65 | |
Laikymo temperatūra |
(℃) |
-40 ~ +85 | |
Darbo drėgmė |
(%) |
0 ~ 95 (be kondensacijos) | |
| Vidutinis laikas iki dvigubo gedimo | GG gt; 100 000 valandų | ||
| Dydis, svoris | 1U: 482 (plotis) × 280 mm (ilgis) × 44 mm (aukštis), ≤3 kg | ||
| 5U: 482 mm (plotis) × 242 mm (ilgis) × 222 mm (aukštis), ≤8 kg | |||
| daugiausia 16 vietų, 64 maršrutų vaizdo įrašas | |||
| Modulio įdėklo kortelės tipas | 222 mm (plotis) × 210 mm (ilgis) × 28 mm (aukštis) (1 lizdas), ≤1 kg | ||
| 222 mm (plotis) × 210 mm (ilgis) × 51 mm (aukštis) (2 angos), ≤1,5 kg | |||
