Kas yra šviesolaidės jungtis?
Fibero optinės jungtys yra prietaisas, kuris užmezga nuimamą ryšį tarp optinių ir optinių pluoštų. Pagrindinis optinio pluošto jungties reikalavimas yra tiksliai sujungti du optinio pluošto galinius paviršius, kad optinės energijos išėjimo per perdavimo pluoštą būtų galima sujungti su priimančiuoju pluoštu maksimaliu mastu, o poveikis sistemai dėl jos intervencijos optinėje jungtyje yra sumažintas. Optinių skaidulų jungtys yra pagrindiniai optinio pluošto ryšių sistemų, kurios plačiai naudojamos telekomunikacijose, duomenų centruose, radijo ir televizijos bei kitų laukų, komponentai.
Pagrindinis pluošto optinės jungties komponentas
1. Ferle
Paprastai jis pagamintas iš keramikos ar metalo ir naudojamas pluoštui laikyti vietoje ir užtikrinti, kad pluošto šerdis būtų išlyginta.
Galinio veido forma gali būti plokštuma (PC), ARC (UPC) arba nuožulnių (APC).
2. Jungties korpusas
Apsaugo fermenus ir pluoštus, paprastai pagamintus iš metalo ar plastiko.
Korpuso formos ir dizainai skiriasi priklausomai nuo jungties tipo (EG, SC, FC, LC).
3. Sagties arba sriegio mechanizmas
Jis naudojamas jungčiai pritvirtinti ir užtikrinti stabilų ryšį. Pavyzdžiui, SC naudoja „Snaps“, FC naudoja gijas.
4. Boot
Apsaugo jungties tašką tarp pluošto ir jungties, kad pluoštas neleistų lenkimo ar sugadinimo.
Šviesolaidinės jungties tipai

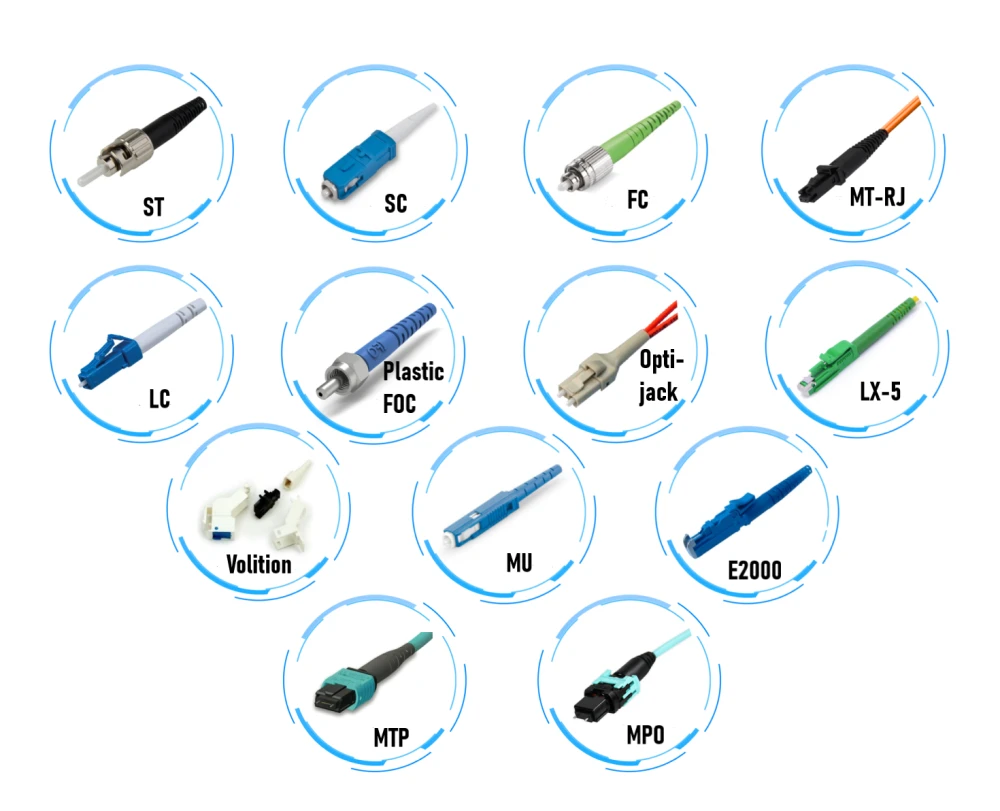

Įprasti optinio pluošto jungtys yra: FC, SC, ST, LC, MPO, MTRJ, MU, SMA, E2000, DIN, D4 ir kt.
Ir pagrindinės jungčių tipai, dažniausiai naudojami optiniame ryšyje, yra FC, SC, ST, LC ir MPO.
| Jungties tipas | Spalva | Išvaizda | Sąsajos forma | Fiksacija | Savybės | Paraiška |
|---|---|---|---|---|---|---|
| SC (abonento jungtis) | Mėlyna (PC/UPC) arba žalia (APC) | Kvadratas | Kvadratas | Snap tvirtinimo | Didelis dydis ir lengvai prijungtas ir atjungtas | „Datacom“, „Telecom Networks“, „Fiber-to-the-the-Home“ (FTTH) |
| FC („Ferleru“ jungtis) | Sidabras arba juodas | Rotundumas | Rotundumas | Sriegių sukimasis | Didelis stabilumas ir geras seisminis atlikimas | Vieno režimo optinis pluoštas, bandymo įranga, didelio tikslumo prietaisai |
| LC („Lucent Connector“) | Mėlyna (PC/UPC) arba žalia (APC) | Maža aikštė | Kvadratas | Snap tvirtinimo | Kompaktiškas ir tinkamas didelio tankio kabeliams | Duomenų centrai, greitaeigė tinklo įranga |
| ST („Stab & Twist“) | Sidabras arba juodas | Rotundumas | Rotundumas | Bajonetas | Lengva prijungti ir atjungti, tačiau šiek tiek mažiau stabilus nei FC | Vietinis tinklas (LAN), šviesolaidinis kabelis |
| MPO (kelių skaidulų stumimas) | Juoda arba pilka | Stačiakampis | Stačiakampis | Prijungimas ir atjungimas | Didelio tankio ryšys, prijungiamas dizainas | Duomenų centras, greitaeigė daugiakanalis pluošto optinis perdavimas |
| MTP (kelių skaidulų nutraukimo stumimas) | Juoda arba pilka | Stačiakampis | Stačiakampis | Prijungimas ir atjungimas | Atnaujinta MPO versija su geresniu našumu ir stipriu atsiskyrimu | Didelės spartos duomenų centras, daugiakanalis pluošto optinis tinklas |
Kai pamatysite FC/UPC, FC/APC, SC/UPC, LC/APC ir kt., Jūs tikrai susimąstysite, ką reiškia UPC ir APC?
Kad abiejų pluoštų galutiniai paviršiai galėtų geriau kontaktuoti, „Ferleru“ galiniai optinių šviesolaidinių jungčių paviršiai paprastai yra sumalami į skirtingas struktūras. Skirtingi šlifavimo metodai nustato optinių skaidulų perdavimo kokybę, o tai daugiausia atsispindi mainais ir įterpimo nuostolius. Įterpimo praradimas reiškia signalų praradimą per jungtis ar kabelius. Apskritai, tipiškas PC, UPC ir APC jungčių įterpimo praradimas turėtų būti mažesnis nei 0. 3db. Palyginti su APC jungtimis, UPC/PC jungtis paprastai lengviau pasiekti mažą įterpimo praradimą dėl mažesnio oro tarpo. Įterpimo praradimą taip pat gali sukelti dulkių dalelės tarp jungties galinių dalių.
Yra trys įprasti pluošto galutinio paviršiaus šlifavimo tipai: PC, UPC ir APC. PC/APC/UPC žymi keramikos fermento priekinio veido struktūrą. APC jungtys paprastai yra žalios, o UPC/PC jungtys yra mėlynos.
PC (fizinis kontaktas)yra mikrosferos šlifavimas ir poliravimas, šerdies paviršius yra sumalamas į nedidelį sferinį paviršių, o pluošto šerdis yra aukščiausiame lenkimo taške, kuris gali veiksmingai sumažinti oro tarpą tarp pluošto komponentų ir priversti du pluošto galinius veidus pasiekti fizinį kontaktą. Tai yra bendrosios paskirties jungtis ir tinka bendram optinio pluošto ryšiui.
UPC (ypač fizinis kontaktas), superfizinis galas. UPC jungties galo paviršius nėra visiškai lygus ir turi nedidelį lanką, kad būtų tikslesnis poravimasis. UPC yra pagrįstas kompiuteriu, kad būtų galima optimizuoti galutinį poliravimo ir paviršiaus apdailą, o galutinis veidas atrodo labiau kupolo formos. Galutinis veidas yra išlenktas, atspindžio praradimas yra mažesnis nei PC, o našumas yra tarp PC ir APC. Jis daugiausia naudojamas spartų optinio pluošto tinkluose ir duomenų centruose.
APC (kampinis fizinis kontaktas)yra vadinamas kampiniu fiziniu kontaktu, o optinio pluošto galutinis paviršius paprastai sumalamas į 8 laipsnių kūgį, kuris turi mažesnį atspindžio praradimą ir geresnį našumą. 8 laipsnių kampo kūgio pluošto galas yra griežtesnis ir atspindi šviesą per jo kūgio kampą į apvalkalą, užuot grįžęs tiesiai į šviesos šaltinį, užtikrinant geresnį ryšio našumą. Jis daugiausia naudojamas didelio našumo optinio pluošto tinklams, CATV ir tolimojo nuotolio perdavimui.
