1). Įvadas
G.652 šviesolaidis yra seniausias naudojamas vienmodis šviesolaidis, taip pat plačiausiai naudojamas šviesolaidis ryšių tinkluose. Nesvarbu, ar tai tolimojo, vietinio ar prieigos tinklas, G.652 optinis pluoštas yra absoliutus veikėjas, o jo bendras naudojimas sudaro daugiau nei 95%.
G.652 optinės skaidulos skirstomos į keturias subkategorijas a, b, c ir d. Taigi, kuo skiriasi kiekviena subkategorija? Tai prasideda nuo optinio pluošto slopinimo charakteristikų ir optinio pluošto PMD (poliarizacijos režimo dispersijos) koeficiento.
2). Optinio pluošto slopinimo charakteristikos
Įprasto vienmodio pluošto slopinimo koeficientas kinta priklausomai nuo bangos ilgio, kaip parodyta paveikslėlyje žemiau. Dėl pluošto medžiagoje esančių hidroksido jonų įtakos pluošto susilpnėjimas, esant 1383 nm bangos ilgiui, yra gana didelis, o paveikslėlyje bus rodoma bangos smailė, kuri paprastai vadinama „vandens smaile“. Todėl ryšių sistemos paprastai vengia 1383 nm bangos ilgio srities.

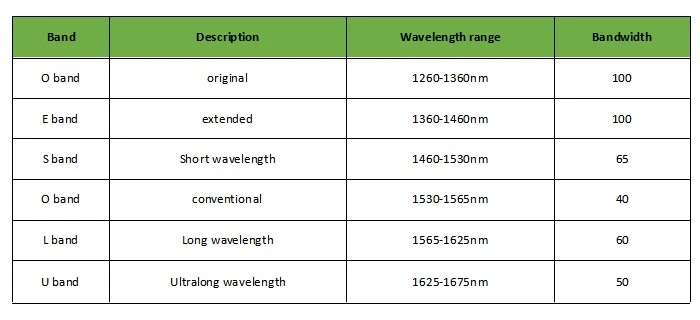

Įprastos vienmodės optinės skaidulos turi geras slopinimo charakteristikas bangos ilgių diapazone nuo 1260 nm iki 1675 nm (išskyrus 1380 nm sritį). Todėl ITU-T skaido vienmodės šviesolaidinės komunikacijos sistemas į O, E, S, C, L ir U. Optinė juosta, kiekvienos juostos bangų ilgių diapazonas parodytas paveikslėlyje žemiau.
Pirmiau nurodytose keliose juostose, išskyrus E juostą, ryšiui gali būti naudojamos kelios kitos juostos. Tai visai nieko, bet vis tiek yra kompanija, vardu Lucent, kuri to nebegali pakęsti. 1998 m. jie išrado tam tikrą optinio pluošto rūšį. Šio optinio pluošto slopinimo kreivė E juostoje yra plokščia, kaip parodyta paveikslėlyje žemiau. Tokio tipo pluoštas gali būti naudojamas ryšiui O, E, S, C, L, U šviesos juostose, todėl toks pluoštas taip pat vadinamas pilnos bangos pluoštu arba žemos vandens smailės pluoštu.
3). Optinio pluošto PMD koeficientas
Šviesolaidis ištraukiamas per piešimo bokštą, kaip ir ramen, šviesolaidžio skerspjūvis nėra visiškai taisyklingas apskritimas, o tai lemia tai, kad kai optinis signalas perduodamas vienmodžiu šviesolaidžiu , bus atskirti du vienas kitam statmeni poliarizacijos režimai, esantys pagrindiniame režime. Sklinda skirtingais greičiais, todėl pasiekus kitą pluošto galą yra laiko skirtumas, kuris yra poliarizacijos režimo dispersija arba trumpiau PMD, kaip parodyta paveikslėlyje žemiau. Laiko skirtumas nuo pluošto vieneto ilgio vadinamas PMD koeficientu.
Kai ryšio greitis mažas, PMD nepakanka, kad paveiktų sistemos perdavimą. Didėjant perdavimo greičiui, PMD tampa svarbiu veiksniu, turinčiu įtakos perdavimo atstumui. Ryšys tarp PMD koeficiento, perdavimo spartos ir perdavimo atstumo parodytas toliau esančioje lentelėje.
Akivaizdu, kad kuo mažesnis optinio pluošto PMD koeficientas, tuo geriau. Pagal dabartinį nacionalinį standartą rekomenduojamas PMD koeficientas neviršyti {{0}},2ps/√km, o faktinių optinio pluošto gaminių PMD koeficientas paprastai neviršija 0,1ps/√km.
4). G.652 optinio pluošto klasifikacija
G.652 subkategorijos daugiausia skiriasi nuo dviejų skaidulų slopinimo charakteristikų ir PMD parametrų matmenų, kaip parodyta toliau esančioje lentelėje.
5). G.652 optinio pluošto taikymas
Didesnio PMD koeficiento pluošto tipas rodo, kad jis negali atitikti vis aukštesnių perdavimo reikalavimų. Todėl, tobulinant pluošto gamybos procesą, G.652A ir G.652C rinka palaipsniui pašalina.
Dabartinė rinka turi tiek G.652B, tiek G.652D optinių skaidulų paklausą. Kadangi šviesolaidžių G.652D ir G.652B kainos beveik nesiskiria, šviesolaidžių G.652B pardavimų santykis yra labai žemas (mažiau nei 5 proc. visų G.652 šviesolaidžių pardavimų. %).
Nors G.652D optinis pluoštas yra visos bangos optinis pluoštas, atrodo, kad optiniam ryšiui naudoti tiek daug bangų juostų nereikia. Pavyzdžiui, dabartinis DWDM daugiausia naudoja 80 bangų C juostoje, o S ir L juostos nebuvo naudojamos daugelį metų. Be to, dėl netiesinio optinių skaidulų poveikio apribojimo kanalų, kuriuos galima pernešti WDM sistemoje, skaičius yra ribotas. Naudojant DWDM, visų bangų optinis pluoštas yra visiškai nereikalingas.
Siekdama bendradarbiauti naudojant visos bangos optinį skaidulą, ITU-T 2002 m. išleido CWDM standartą, kuris padalija visą vienmodžio optinio pluošto juostą į 18 bangos ilgių, o kiekvieno bangos ilgio kanalo intervalas yra 20 nm. kaip parodyta paveikslėlyje žemiau.
Tačiau kadangi CWDM neturi pranašumo, palyginti su DWDM, taigi, praėjus beveik 20 metų po G.652D optinio pluošto ir CWDM standartų išleidimo, E-juosta praktiškai nėra pritaikyta. Iki pastarųjų dvejų metų, kai C-RAN (centralizuotas radijo prieigos tinklas) nešyklėje buvo plačiai naudojamas pasyvus bangos ilgio padalijimas naudojant CWDM technologiją, G.652D optinio pluošto pranašumai buvo visiškai atspindėti.
