Dažnas optinių imtuvų trikčių šalinimas
Optinio imtuvo gedimus galima grubiai suskirstyti į tris kategorijas: viena – maitinimo šaltinio gedimas, kita – optinio kabelio nukreipimo gedimas, trečia – optinės įrangos gedimas. Šios trys dalys yra sujungtos viena su kita visoje optinio perdavimo sistemoje. Nesvarbu, kuri dalis sugestų, optinė stotis neturės signalo arba kartais neturės signalo, o signalas bus labai žemas. Toliau pateikiama kai kurių dažniausiai pasitaikančių gedimų analizė ir gydymas;
1 gedimas: vartotojai, esantys žemiau optinės stoties, kartais praneša apie signalus, kurių kartais nėra.
Analizė ir apdorojimas; Pirmiausia patikrinkite maitinimo padėtį, patikrinkite 220 V maitinimo tašką iki 60 V maitinimo šaltinio ir optinio imtuvo maitinimo šaltinį. Visos šios linijos dalies jungtys turi būti atidžiai patikrintos. Kai jungties kontaktas yra šiek tiek prastas, tai gali įvykti. Uždegimas sukuria deguonies sluoksnį, padidina kontakto varžą, o tada optinis imtuvas veikia su pertrūkiais. Šiuo metu, net jei signalas veikia, kokybė yra labai prasta. Antra, patikrinkite optinės stoties įžeminimą. Jei nėra įžeminimo arba įžeminimas yra prastas, arba jis yra per arti atviro laido, po ilgo kaupimosi ant plieninės gijos taip pat kaupsis stipri statinė elektra, kuri taip pat sukels signalo gedimą optinėje stotelėje. Dabar ir tada.
2 gedimas: optinės stoties maitinimas yra normalus, bet išvesties signalas labai žemas arba signalo nėra.
Analizė ir apdorojimas; Susidūrę su tokia situacija, pirmiausia paklauskite apie kitų optinių stočių, perduodamų priekinio optinio siųstuvo, signalo sąlygas. Jei kitų optinių stočių signalas taip pat labai žemas arba jo nėra, patikrinkite siųstuvą kompiuterių kambaryje ir priekinės įrangos darbo būseną, jei priekinė įranga yra normali, būtina apžiūrėti optinio kabelio maršrutą nuo optinės stoties šakos taško iki priekinės dalies, kad pamatytumėte, ar jis nepažeistas iš išorės. Jei optinio kabelio tiesimo aplinka yra labai sudėtinga arba nutiestas požeminis vamzdynas, jo vizualiai apžiūrėti negalima, o vertinti būtina naudoti testavimo priemones. Pavyzdžiui; naudokite OTDR lūžio taško aptikimo funkciją, kad surastumėte tikrąją lūžio taško padėtį ir pašalintumėte triktis.
3 gedimas, optinė stotis turi išvestį, bet signalas žemas.
Analizė ir apdorojimas; aptikimas nuo priekinio galo iki optinės stoties, pagal grafiką po OTDR aptikimo, suraskite tikrąją optinio kabelio su dideliu slopinimu padėtį grafike ir patikrinkite, ar nėra šalia esančio optinio kabelio žiedo skersmens, kurį sukelia linija pataikyti ar užsikabinti tampa mažesni ir net šviesolaidinis kabelis buvo susuktas. Dėl šios gedimo paprastai tereikia atkurti pradinę optinio kabelio būseną, o signalas gali grįžti į normalų.
4 gedimas, optinis imtuvas neturi RF išvesties.

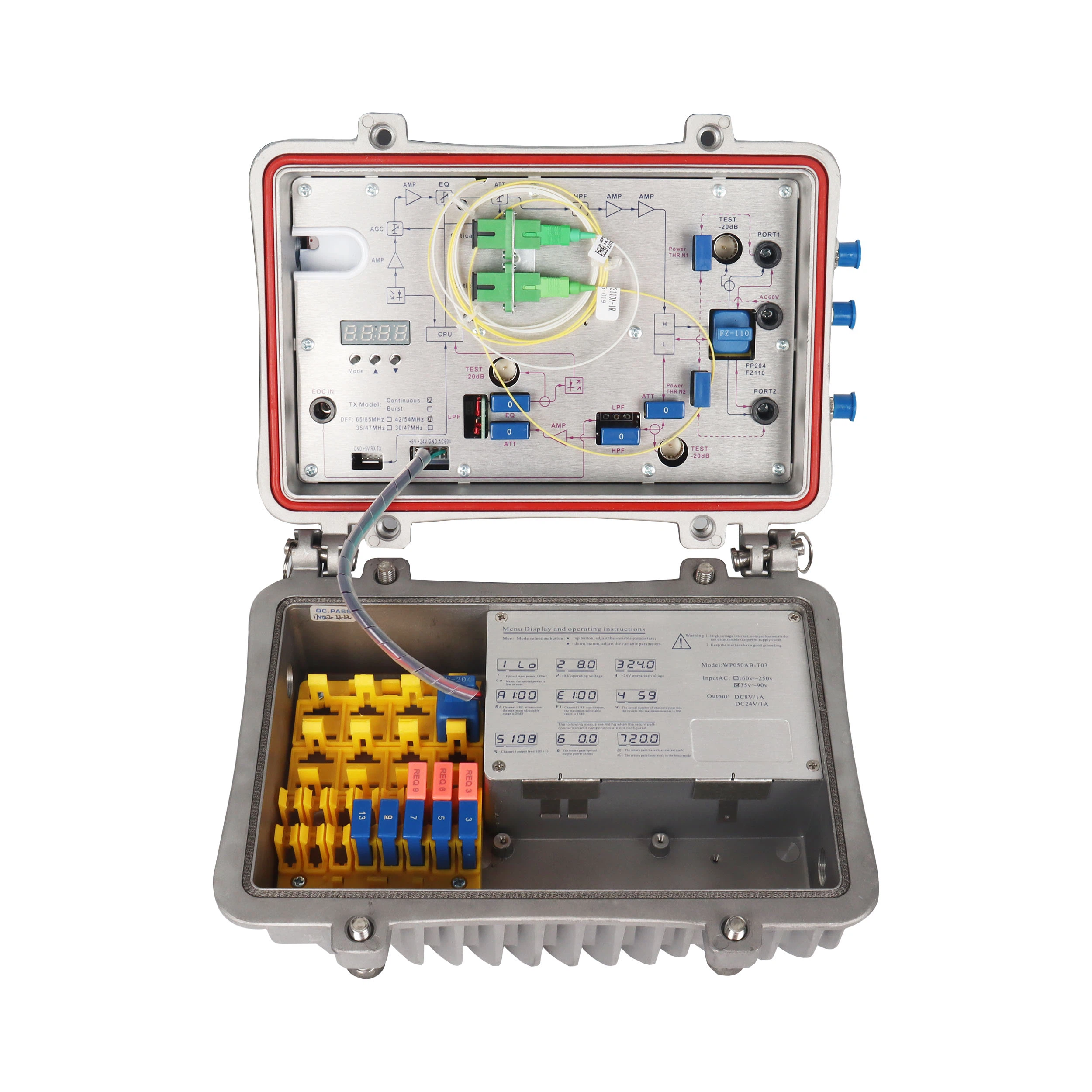

Analizė ir apdorojimas; Patikrinus optinį plaukelį, maršrutizaciją ir maitinimo linijas yra normalios, būtina patikrinti patį optinį imtuvą. Pirmiausia įjunkite optinį imtuvą, kad pamatytumėte, ar nepateko vandens ir ar nėra degimo kvapo. Kadangi optiniam imtuvui patekus į vandenį arba įsiskverbus į vandenį, keičiantis temperatūrai mašinos viduje ir išorėje, mašinos viduje susidarys nedideli vandens lašeliai, dėl kurių lengvai gali įvykti trumpasis jungimas plokštėje ir atsirasti kibirkščių. Šiuo metu retkarčiais pasigirs signalai, o po tam tikro laiko elektroniniai komponentai perdegs ir signalo visai nebus. Tada patikrinkite optinę priėmimo galią ir fotoelektrinės konversijos situaciją. TR serijos optinis imtuvas turi aliarmo indikatorių dėl optinio įvesties signalo praradimo. Kai lemputė dega, tai reiškia, kad įvesties galia mažesnė nei -6.5dBm. Naudokite multimetrą, kad patikrintumėte optinio įvesties signalo įvesties galios vertę esant 5 V/mW. Tada patikrinkite optinio imtuvo maitinimo šaltinį. Kartais optinis priėmimo modulis veikia normaliai, bet elektrinis signalo stiprinimo modulis neveikia, nes stiprintuvo modulį maitinanti nuolatinės srovės linija yra sugedusi. Šio tipo gedimus dažnai sukelia nuolatinės srovės jungtis tarp viršutinės ir apatinės dalių suspaudimo, kai korpusas tvirtinamas arba korpuso varžtai nėra priveržti, o vanduo patenka į trumpąjį jungimą ir perdegina grandinę.
5 gedimas, optinio imtuvo išvesties lygis žemas.
Analizė ir apdorojimas; gali atsirasti trys situacijos, kai optinio imtuvo išvesties lygis yra žemas;
[1] Tiek aukšto, tiek žemo lygio signalai yra prasti. Pagrindinės tokio pobūdžio nesėkmių priežastys: 1. Blogas optinio pluošto APC galvutės kontaktas arba nešvarumai; 2. Padidėja stiprinimo reguliavimo potenciometro arba įdėklo varža arba kokybė nėra gera; 3. Suprastėja stiprintuvo modulio veikimas.
[2] Aukštos klasės signalas yra normalus, o žemos klasės signalas yra prastas. Pagrindinė šio reiškinio priežastis yra prastas kontaktas dėl išvesties prievado oksidacijos ir korozijos, stiprinimo ir balanso reguliavimo papildinio. Ir dėl atviros išlyginimo įrenginio grandinės.
[3] Žemos klasės signalas yra normalus, o aukščiausios klasės signalas prastas. Pagrindinės priežastys yra šios: prastas stiprintuvo modulio veikimas, mažėja aukšto dažnio magnetinio šerdies įrenginio Q reikšmė, o optinio įrenginio vidinius komponentus veikia drėgmė. Lauko tipo optinio imtuvo sandarumas turi būti dažnai tikrinamas, kad būtų išvengta lietaus vandens įsiskverbimo.
6 gedimas, optinio imtuvo išvesties signalas sukuria abipusę moduliaciją ir muaro trikdžius.
Analizė ir apdorojimas; Priežastis yra ta, kad vidinis stiprinimas yra per didelis, išvesties lygis perkrautas, atsijungimo kondensatorius yra atidarytas arba netinkamas, o ekranavimas yra blogas. Tai galima padaryti pakeitus balansinį įdėklą ir atjungimo kondensatorių. Jei jis neteisingas, reikia pakeisti stiprintuvo modulį.
7 gedimas, optinio imtuvo išvesties lygis nestabilus.
Analizė ir gydymas. Dauguma tokio gedimo priežasčių yra atsilaisvinę papildiniai ir prastas kontaktas. Kai kurių susijusių komponentų litavimo jungtys yra silpnos, nesulituotos, įtampos reguliatoriaus blokas, stiprintuvo modulis, stiprinimo kištukas ir susiję varžos-talpos komponentai prastai veikia, veikia nestabiliai ir pan., todėl išėjimo signalas svyruoja.
8 gedimas: žaibui trenkus į optinį imtuvą, išvesties lygis yra žemas.
Analizė ir apdorojimas; kai į išorinę liniją trenkia žaibas, dažniausiai sugenda optinio imtuvo maitinimo šaltinis. Lengvai pažeidžiamos dalys yra žaibo iškroviklis, transformatorius, filtro kondensatorius, įtampos reguliatoriaus blokas ir kiti komponentai. Gedimas, sukeliantis žemą išėjimo lygį, yra signalo kanalo užsikimšimas arba trumpasis jungimas. Patikrinkite fotoelektrinio konvertavimo modulio BGE887BO išėjimo lygį. Kai įvesties optinė galia yra -1dB (1310 nm), lygis turėtų būti apie 70 dB. Po išlyginimo ir slopinimo įvesties galios stiprinimo modulis BGY785A, stiprintuvo modulio išvesties kaiščio lygis yra 98 dB, prijungtas prie F sėdynės per paskirstymo išvestį, pašalinta pagrindinė plokštė ir nustatyta, kad jungties linija tarp išėjimo F apdegė sėdynė ir skirstomasis tinklas, o paskirstymo ritės izoliacija apdegė ir trumpai jungtas. Pervyniokite paskirstymo ritę, lituokite plokštės lūžio tašką ir optinis įrenginys vėl pradės veikti.
9 gedimas, optinio imtuvo išvesties signalas yra nestabilus ir kinta nereguliariai.
Analizė ir apdorojimas; pirmiausia patikrinkite šviesą skleidžiančią ir šviesą priimančią įrangą. Pašalinkite įrenginio priežastį. Naudotojų apklausos duomenimis, po stipraus vėjo šis pakilimų ir nuosmukių reiškinys pasitaiko dažnai. Pagal situacijos analizę; gedimo taškas labiau tikėtinas ant sujungimo dėžutės. Patikrinus išilgai linijos, randama, kad yra pakabinama sujungimo dėžė, kuri labai siūbuoja esant stipriam vėjui. Atidarius ir patikrinus nustatoma, kad spaustukai, spaudžiantys kabelį dėžutėje, yra atsilaisvinę, optinis kabelis gali suktis, optinis pluoštas yra išėjęs iš lizdo ir užsuktas ant centrinio tvirtinimo varžto. Kai sukasi abiejuose dėžutės galuose esantys optiniai kabeliai, ant centrinio varžto apvyniotas optinis pluoštas išsitempia ir keičiasi kaip spyruoklė, o optinio pluošto jėgos slopinimas didėja, sukeldamas signalo nestabilumą. Dar kartą paspauskite optinį kabelį ir suvyniokite optinį pluoštą, o optinio įrenginio išvesties lygis bus normalus.
