ADSS pluošto kabelis

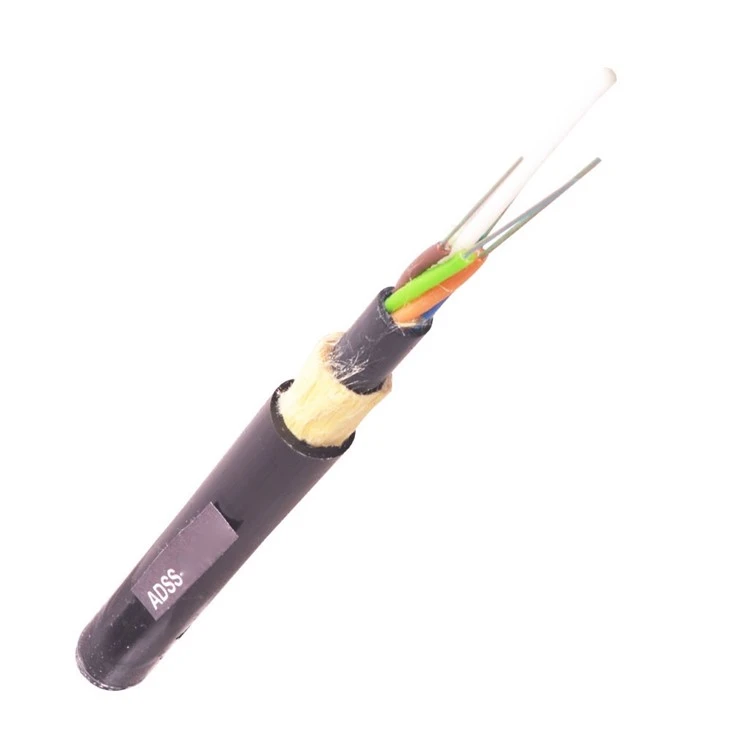

ADSS skaidulinis kabelis, reiškiantis All{0}}Dilectric Self-Supporting cable, yra optinio pluošto ryšio kabelis, kuriame nėra metalinių komponentų ir kuris priklauso nuo savo konstrukcijos stiprumo, kad būtų galima montuoti antenoje. Jis visų pirma naudojamas ryšiui perduoti sudėtingose aplinkose, pvz., aukštos- įtampos elektros perdavimo linijose.
„Adss“ optinio kabelio produkto apžvalga

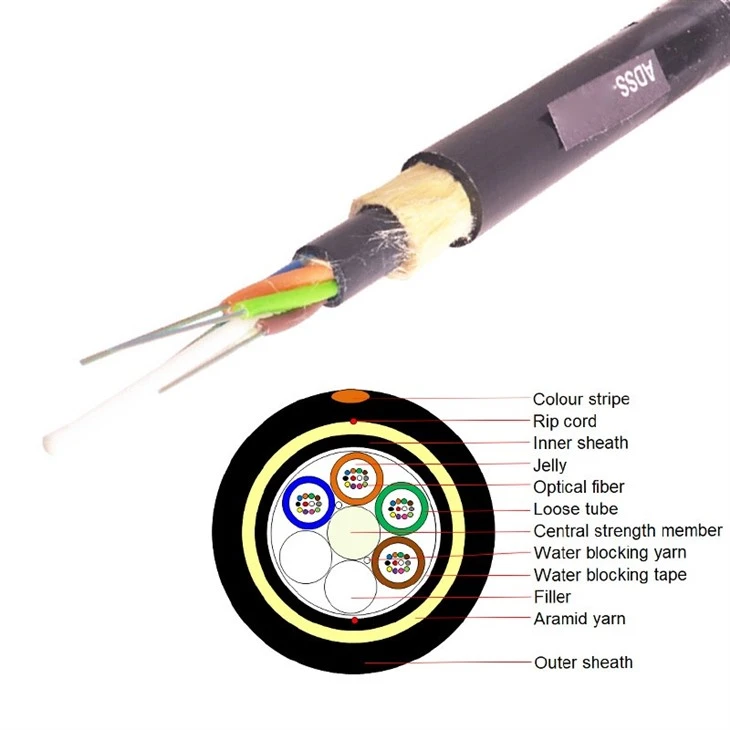

Laisva vamzdžio konstrukcija, vamzdeliai užpildyti drebučiais, elementai (vamzdžiai ir užpildai, kai reikia), išdėstyti aplink nemetalinį centrinį tvirtinimo elementą, poliesterio siūlai, naudojami kabelio šerdies surišimui, vandens blokavimo juosta, apvyniota kabelio šerdimi, aramidiniai siūlai, sustiprinti aramidiniai siūlai, 1 plyšimo virvelė ir PE išorinis apvalkalas.
Pluošto ir vamzdelio spalvos kodasišAdss optinis kabelis
|
Nr |
1 |
2 |
3 |
4 |
5 |
6 |
|
Spalva |
Mėlyna |
Oranžinė |
Žalia |
Ruda |
Šiferis |
Baltas |
|
Nr |
7 |
8 |
9 |
10 |
11 |
12 |
|
Spalva |
Raudona |
Juoda |
Geltona |
Violetinė |
Rožinė |
Aqua |
Adss optinio kabelio gaminio parametrai
|
SN |
Prekė |
Vienetas |
Vertė |
|
1 |
pluoštų skaičius |
skaičiuoti |
24 |
|
2 |
Skaidulų skaičius vamzdyje |
skaičiuoti |
6 |
|
3 |
Kabelio konstrukcija |
skaičiuoti |
1+6 |
|
4 |
Išorinio apvalkalo storis |
mm |
Nominali 1.7 |
|
5 |
Kabelio skersmuo (±5%) |
mm |
11.0 |
|
6 |
Kabelio svoris (±10%) |
kg/km |
88 |
|
7 |
Didžiausia leistina įtampa |
N |
4000 |
|
8 |
Trumpalaikis susižavėjimas |
N/100 mm |
1000 |
|
9 |
Span |
m |
Mažesnis arba lygus 100 |
|
10 |
Vėjo greitis |
km/val |
60~140 |
|
11 |
Ledo storis |
mm |
0 |
|
12 |
Montavimo nusmukimas |
% |
Didesnis arba lygus 1,0 |
Pagrindiniai privalumai
Stipri anti-trukdžių galimybė: visa-dielektrinė struktūra visiškai izoliuoja elektromagnetinę indukciją ir žaibo smūgius, užtikrindama stabilų signalo perdavimą.
Mažos įrengimo išlaidos: nereikia papildomų atraminių kabelių, galima panaudoti esamus perdavimo bokštus ir kitas konstrukcijas, taip sumažinant projekto trukmę ir išlaidas.
Geras prisitaikymas prie aplinkos: išorinis apvalkalas pagamintas iš medžiagų, atsparių UV spinduliams, aukštai ir žemai temperatūrai (paprastai -40–70 laipsnių) ir senėjimui, todėl tinkamas ilgalaikiam naudojimui lauke.
|
Prekė |
Test Metodas |
Priėmimo sąlyga |
|
Tempimo stiprumas IEC 60794-1-2-E1 |
- Apkrova: didžiausias leistinas įtempimas - Laido ilgis: apie 50 m - Įkėlimo laikas: 1 min |
- Skaidulų padermė 0,33 £ - Netrūksta pluoštas ir nepažeistas apvalkalas. |
|
Suspaudimo testas IEC 60794-1-2-E3 |
- Apkrova: trumpalaikis susižavėjimas - Įkėlimo laikas: 1 min |
- Po bandymo nuostolių pokytis 0,1 dB@1550 nm - Netrūksta pluoštas ir nepažeistas apvalkalas. |
Programos:
Aukštos-įtampos perdavimo linijos ryšys: kaip alternatyva elektros energijos sistemos „optinio pluošto kompozitiniam įžeminimo laidui (OPGW)“, jis naudojamas relinės apsaugos signalams ir duomenų siuntimui tarp pastočių perduoti, ypač tinkamas esamų perdavimo linijų ryšių atnaujinimui.
Ryšys tarp upės ir kalnų: sudėtingose vietovėse be žemės atramos (pvz., kanjonuose ir ežeruose) jis gali būti tiesiogiai nutiestas per tarpatramius, sumažinant priklausomybę nuo žemės infrastruktūros.
Pramoninio parko/kasyklos komunikacija: tinka pramoninei aplinkai, kurioje yra stiprių elektromagnetinių trukdžių arba korozinių dujų, išvengiama signalo trukdžių arba metalinių komponentų sukeliamų korozijos problemų.
Adss optinio kabelio paketas
Adss optinio kabelio gamybos procesas
Įmonės informacija ir sertifikatas
