Skaitmeninis DVB{0}}T2 moduliatorius
Skaitmeninis DVB{0}}T2 moduliatorius

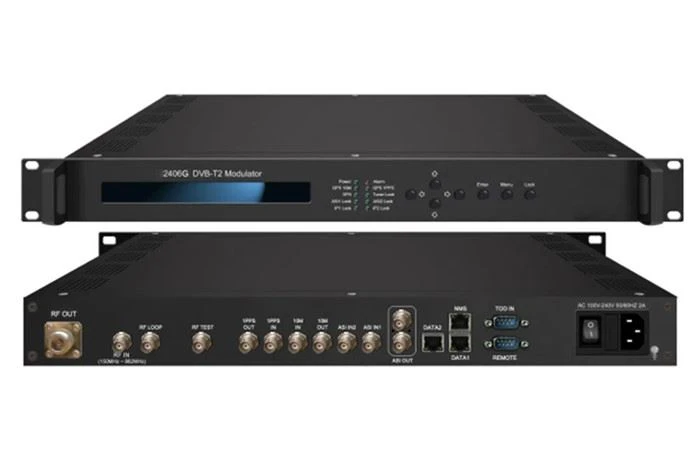

SFT2406G DVB-T/T2 moduliatorius yra mūsų naujas produktas, sukurtas laikantis DVB-T/T2 standarto. Naudodamas pažangią moduliavimo technologiją, šis moduliatorius gali efektyviai išnaudoti antžeminio spektro išteklius ir suteikti patikimus signalus fiksuotiems, mobiliesiems ir nešiojamiesiems įrenginiams. Palyginti su DVB-T, kanalo talpa padidinama 30 proc., kai nesilaikoma panašaus nešlio ir triukšmo santykio (CNR) slenksčio. Be to, šį įrenginį galima atnaujinti ir valdyti per tinklo sistemą, todėl jį galima plačiai naudoti kuriant skaitmeninio transliavimo tinklą ir teikti gerus signalus mokslinei laboratorijai ir DVB-T/T2 STB.
Skaitmeninio DVB{0}}T2 moduliatoriaus funkcija
* Visiškai atitinka EN302 755 ir EN300 744 standartus
* 2 ASI įvesties prievadai
* 2 IP įvestis per UDP protokolą
* 10MHz įvestis / kilpa išvestis, 1PPS įvestis / kilpa
* DVB-T/T2 RF išvestis viename įrenginyje
* Palaiko vieną PLP
* Palaikykite MISO ir SISO
* Palaikykite MFN tinklo režimą
* Palaiko ne{0}}tiesinį skaitmeninį išankstinį{1}}iškraipymą (DPD)
* Pastovios temperatūros kristalinis osciliatorius, kurio stabilumas siekia net 0.1 ppm
* Palaikykite PID apėjimą ir perėjimą{0}}(pasirinktis)
* Klaviatūros valdymas ir LCD ekranas
* Web tinklo valdymo sistema
SpecifikacijaSkaitmeninis DVB{0}}T2 moduliatorius
Įvestis | TS įvestis per 2 ASI ir 2 IP prievadus (UDP) | ||
| 10MHz atskaitos laikrodžio įvestis ir kilpa, BNC sąsaja | |||
| 1PPS įvestis ir kilpa, BNC sąsaja | |||
Padaugintiexing (oparinktis) | Maksimalus PIDPerdarymas | 128 įvestis vienam kanalui | |
Funkcija | PID kartojimas (automatiškai arba rankiniu būdu) | ||
| Tikslus PGR reguliavimas | |||
| Automatiškai generuoti PSI/SI lentelę | |||
Moduliavimas | DVB-T2 | Standartinis | EN302 755 |
| Režimas | A režimas: vienas-PLP; | ||
| PLPŽvaigždynas | QPSK,16QAM, 64QAM, 256QAM(Įprasta arba pasukta) | ||
| L1 paštasŽvaigždynai | BPSK, QPSK, 16QAM, 64QAM | ||
| FEC ilgis | Trumpas (16K), įprastas (64K) | ||
| FEC norma | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 | ||
| Pilotinis modelis | PP1 - PP8 | ||
| Apsaugos intervalas | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 | ||
| FFT režimas | 1k, 2k, 4k 8k, 16k, 32k (įprasta arba išplėstinė) | ||
| Pralaidumas | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Tinklo režimas | MFN | ||
| DVB-T | Standartinis | EN300 744 | |
| FFT | 2K, 8K | ||
| Pralaidumas | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Žvaigždynas | QPSK, 16QAM, 64QAM | ||
| Apsaugos intervalas | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Tinklo režimas | MFN | ||
| RF išėjimas | Jungtis | N tipas, 50Ω varža | |
| RF diapazonas | 150 ~ 999Mhz, 1hz žingsniavimas | ||
| Išvesties lygisATT | -15~ plius 5 dBm, 0.1db žingsniavimas | ||
| MER | >43db | ||
| PečiusLygis | >56 dB | ||
| Sistema | LCD ekranas, klaviatūra ir žiniatinklio tinklo valdymas | ||
| Programinės įrangos atnaujinimo palaikymas per tinklą | |||
| Generolas | Demisija(W*L*H) | 482mm × 410mm × 44mm | |
| Temperatūra | 0~45laipsnį(operacija),-20~80laipsnį(saugykla) | ||
| Maitinimas | AC 220V±10 proc.,50/60Hz | ||
Principinė diagramaSkaitmeninis DVB{0}}T2 moduliatorius

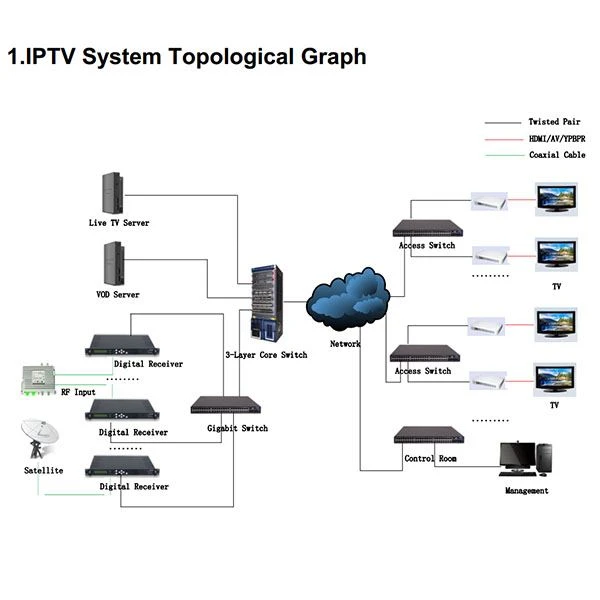

IPTV sprendimas
